![Aerofit E7000P [3/17] Рисунок 1 рисунок 1](/views2/1134920/page3/bg3.png)
Рисунок 2
Рисунок 2
Компенсаторы
неровностей пола.

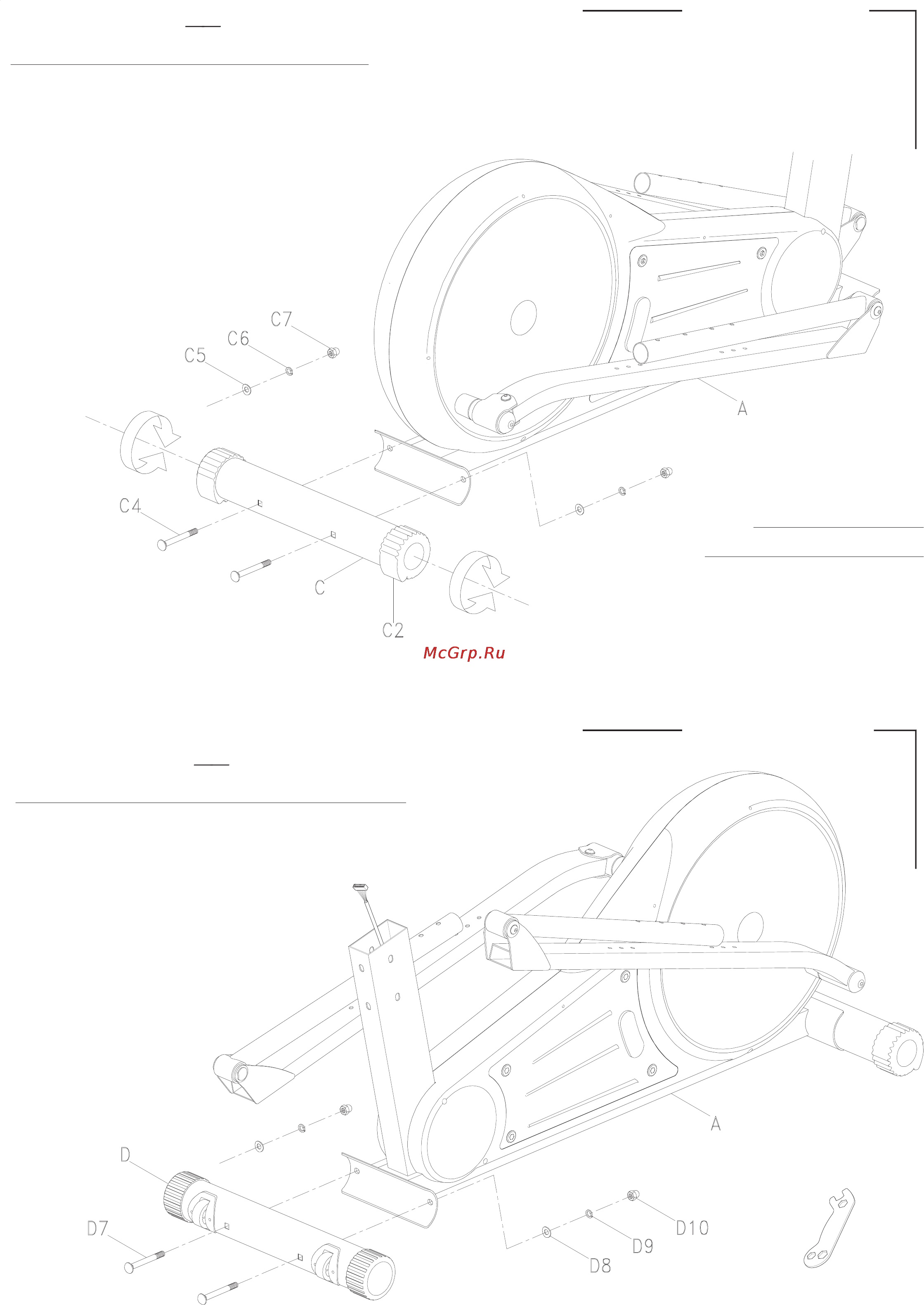

Сборка заднего стабилизатора.
Сборка переднего стабилизатора.
Рисунок 1
Рисунок 1
- 2 -
Сначала удалите болты (C4), шайбы (С5) и гайки (С6) с заднего стабилизатора (С).
Вставьте два болта (С4) в задний стабилизатор (С),
чтобы прикрепить его к кронштейну на задней части
главной рамы (А). Затем закрепите его
с помощью шайб (С5 и С6) и гаек (С7).
Сначала удалите болты (D7), шайбы (D8) и гайки (D9)
с переднего стабилизатора (D).
Вставьте два болта (D7)
в задний стабилизатор (D),
чтобы прикрепить его к кронштейну
на задней части главной рамы (А).
Затем закрепите его с
помощью шайб (D8 и D9)
и гаек (D10).
Если после выполнения рисунка 1
и рисунка 2,тренажер еще не стабилен,
то вы можете использовать настраиваемые
крышки-наконечники (С2),
для компенсации неровного пола.
используйте инструмент
