Aerofit E7000P [6/17] Рисунок 6

- 5 -

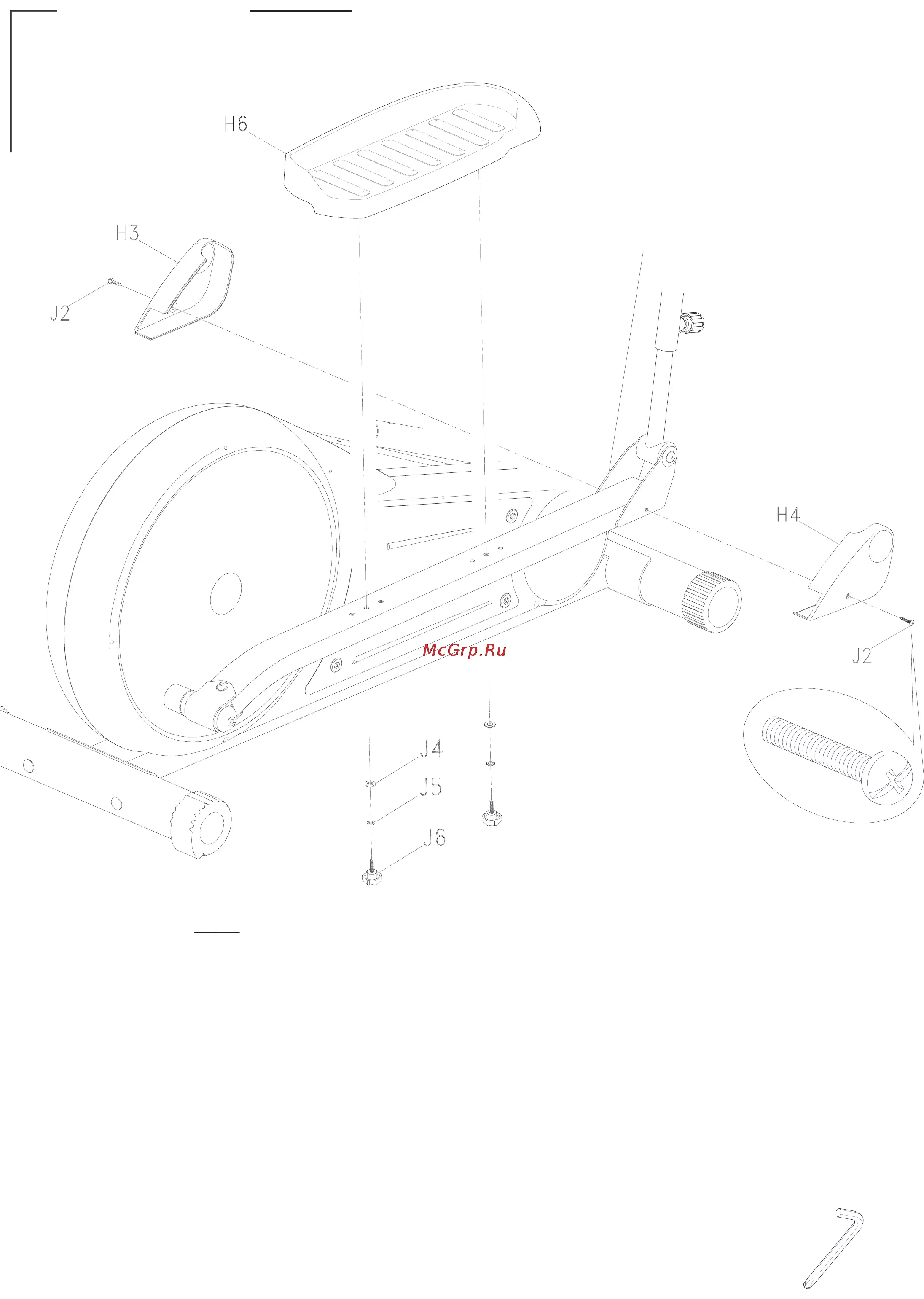

Рисунок 6

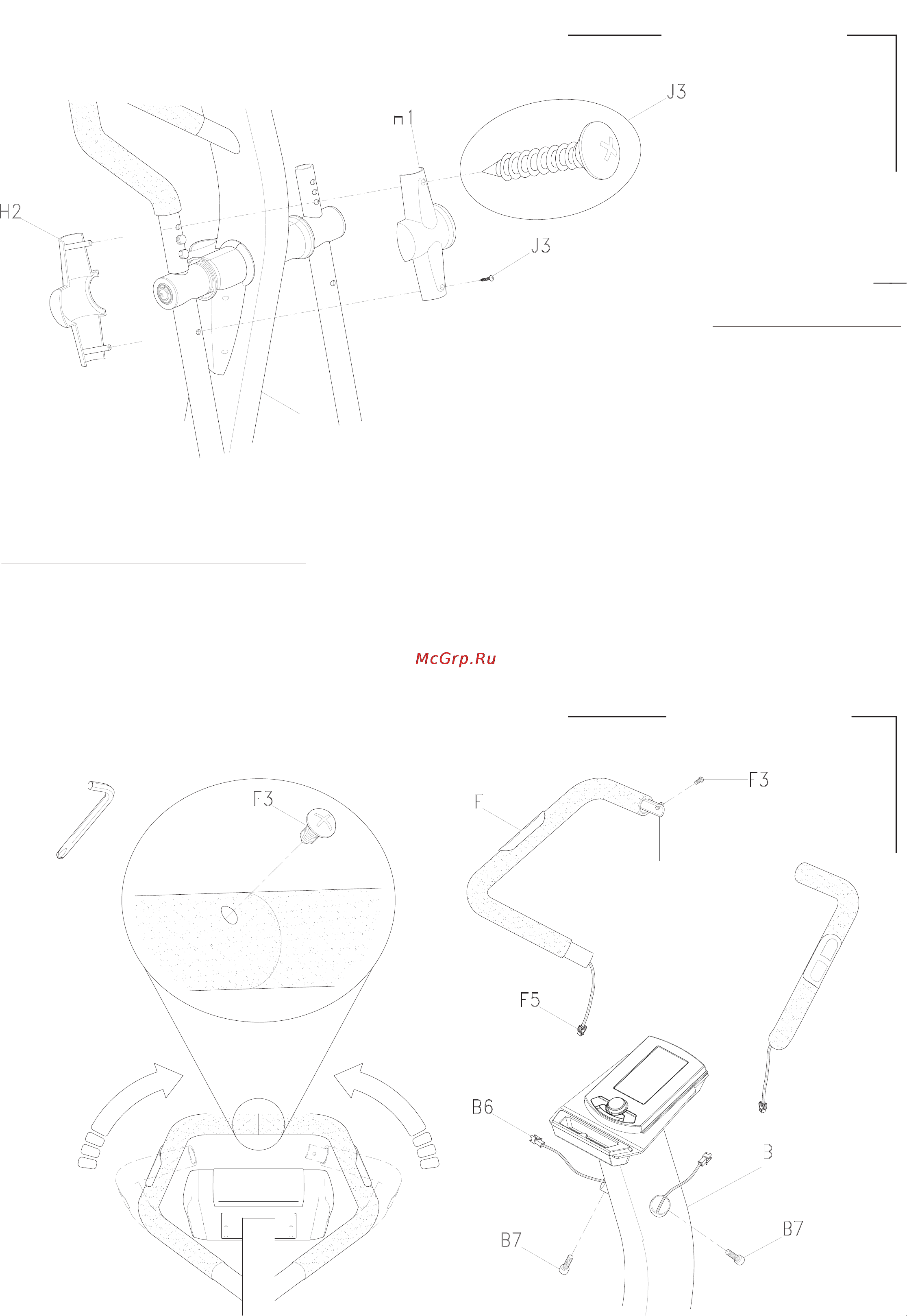

Сборка бокового

покрытия боковых рукояток.

Шаг 1. Присоедините правые покрытия (H 1 и H2)

к рукоятке (G), и закрепите болтами (J3).

Повторите шаг 1 с левыми покрытиями.

Рисунок 7

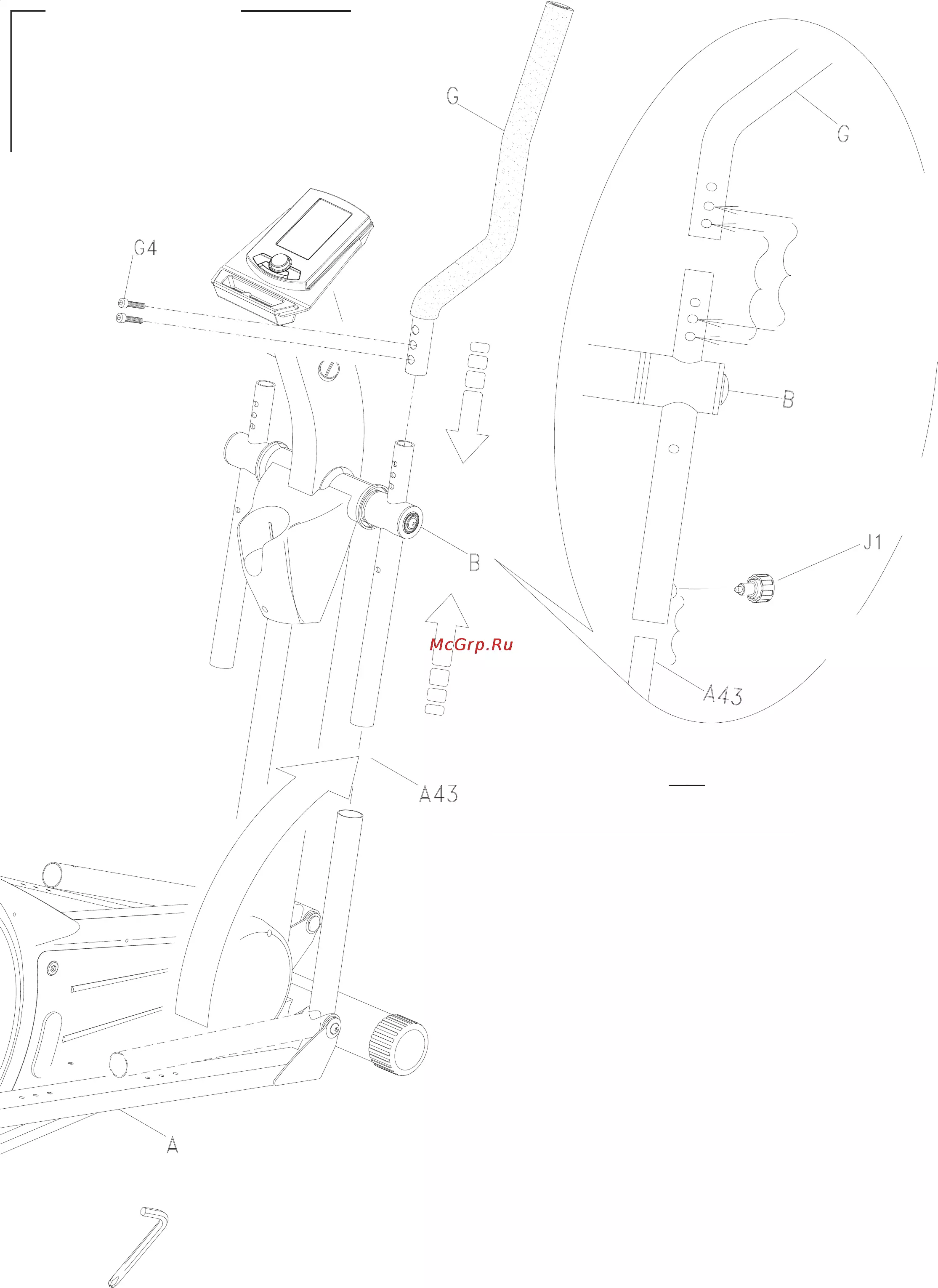

Сборка передних рукояток.

Сначала удалите болты (B7), с центральной трубы (B), а также удалите болты с

крепления на передней части рукоятки (F).

Шаг 1. Присоедините кабели (F5) к проводам сенсоров (B6).

Шаг 2. Присоедините передние рукоятки (F) к центральной трубе (B)

и соедините стержни.

Закрепите с помощью двух болтов (B7) и двух винтов (F3).

используйте инструмент

Крепление рукояток
