Aerofit B870P+ [3/18] Сборка
![Aerofit B870P+ [3/18] Сборка](/views2/1134923/page3/bg3.png)

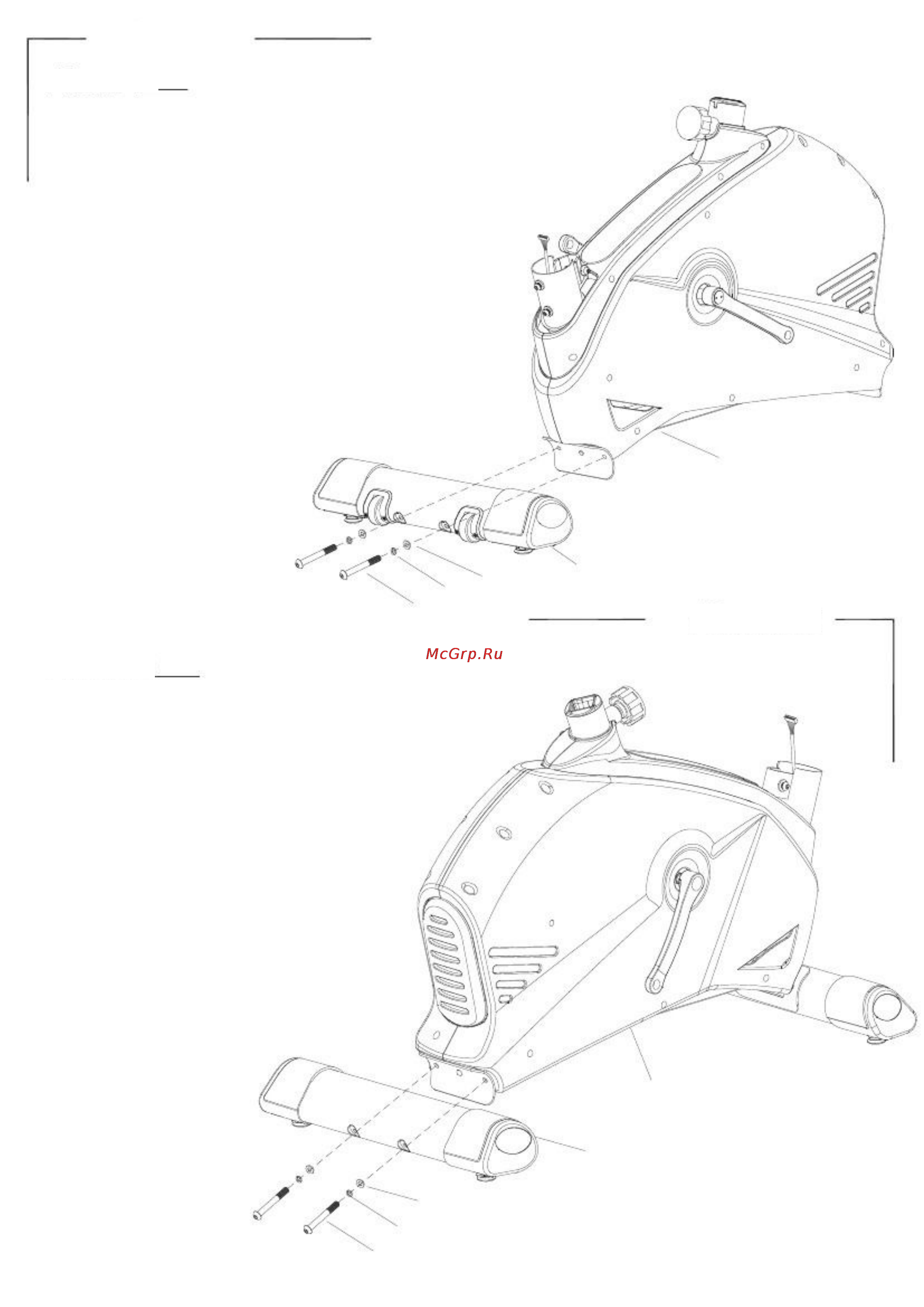

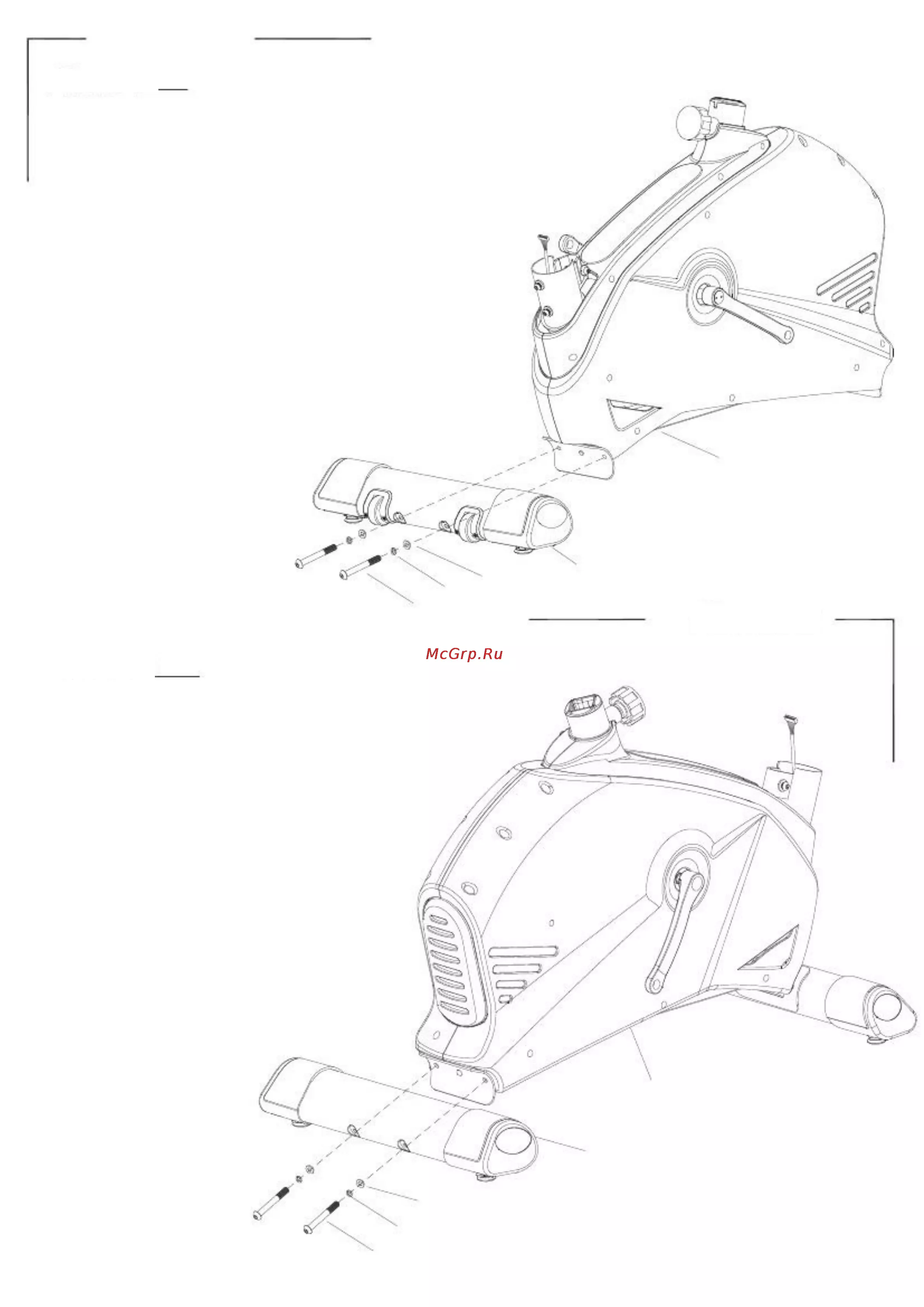

УСТАНОВКА ПЕРЕДНЕГО СТАБИЛИЗАТ
ОРА
Присоедините передний стабилизатор (C) к рамке на передней части
рамы (A). При помощи двух болтов (J1), двух шайб (J2)
а также двух шайб (J3) закрепите стабилизатор (С)
на раме тренажера (A).
Затяните болты.
A
J1
J3
J2
C
УСТАНОВКА ЗАДНЕГО СТАБИЛИЗАТО
РА
Присоедините задний стабилизатор (B) к рамке
на задней стороне главной рамы (А).
Двумя болтами (J1), двумя шайбами (J2) и
двумя шайбами (J3) закрепите задний стабилизатор
(B) на раме (А). Затяните болты
A
B
J2
J1
J3
-2-
Сборка
ШАГ 1
ШАГ 2
ШАГ 2
