![Aerofit B870P+ [6/18] Установка сидения](/views2/1134923/page6/bg6.png)

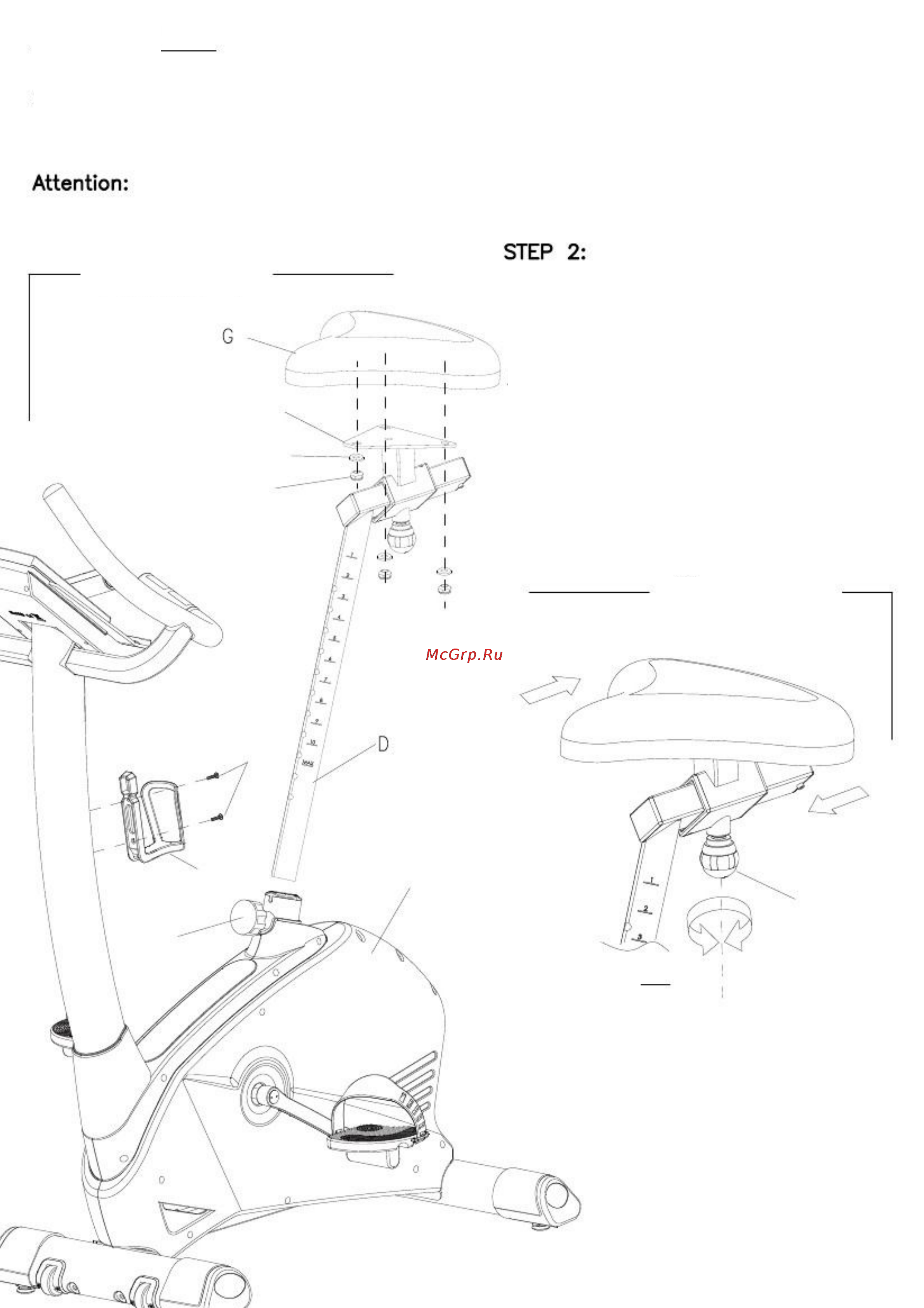

УСТАНОВКА СИДЕНИЯ
ШАГ 1:Ослабьте фиксатор (A22) и вытяните его. Установите стойку сидения (
D
)
в посадочное место рамы (A). Зафиксируйте положение фиксатором (A22)
ВАЖНО:
Убедитесь, что фиксатор правильно и надежно зафиксировал одно из отверстий на стойке сидения (D)
ШАГ 2:
Соедините сидение (G) с базой (D1)
при помощи гаек (G1)
и шайб (G2).
D1
G2
G1
УСТАНОВКА ФЛЯГОДЕРЖАТЕЛЯ
Открутите болты (H3) от передней
стойки (L), затем установите
флягодержатель (H1) на стойку (L)
и зафиксируйте его болтами (H3).
Поместите фляжку (H2)
во флягодержатель (H1).
H3
H1
A22
A
D2
Ослабьте фиксатор сидения
(
D
2)
и перемещайте сидение в удобное положение
Затяните фиксатор.
РЕГУЛИРОВКА СИДЕНИЯ
6
-5-
Сборка
ШАГ 6-1
ШАГ 6-2
ШАГ 6-2
