INSTALLATION
Inbetriebnahme

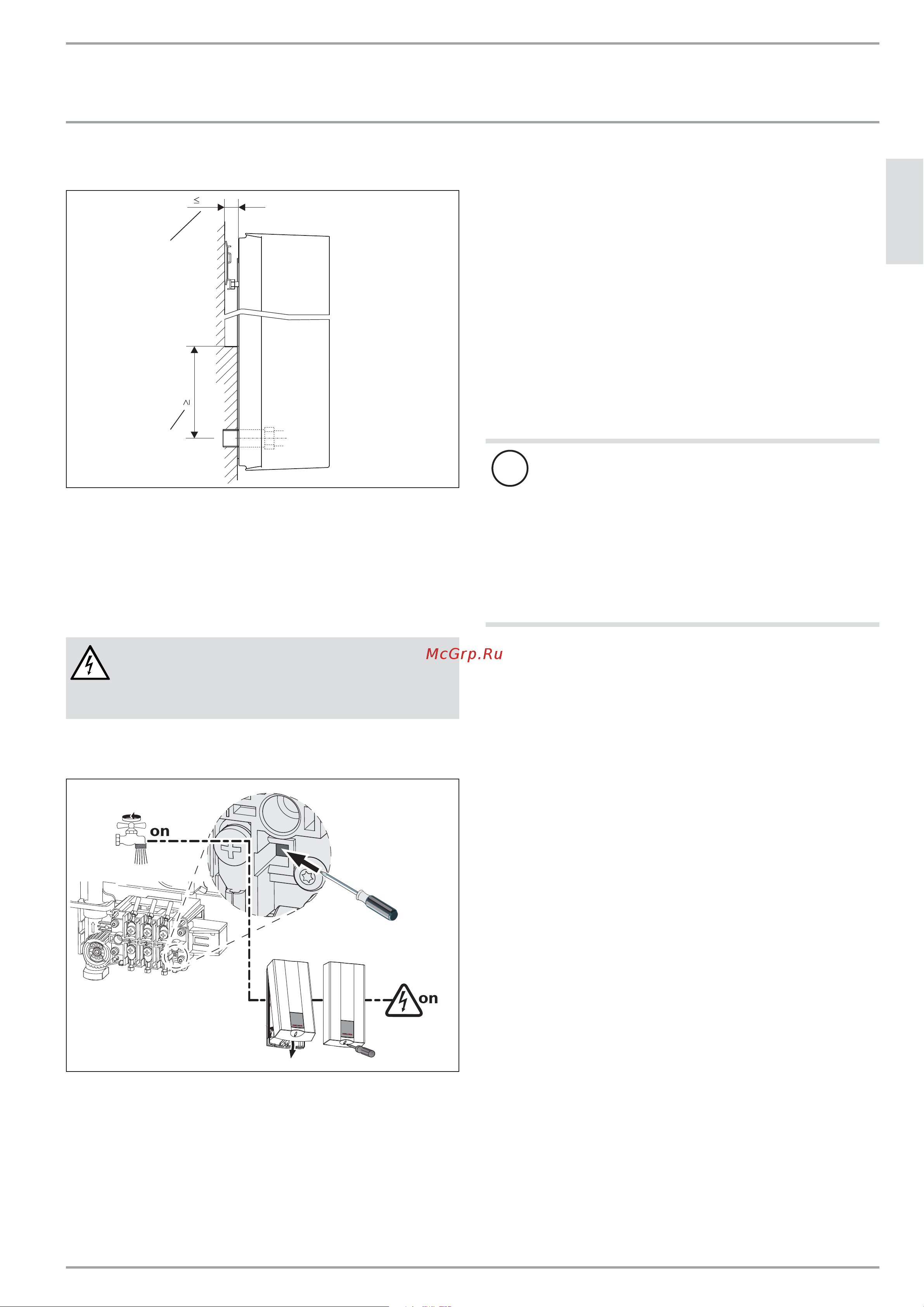

Installation bei Fliesenversatz
110
20
26_02_02_1371
2
1
1 Mindestauflage des Gerätes
2 Maximaler Fliesenversatz
f Justieren Sie den Wandabstand und verriegeln Sie die Rück-
wand mit dem Befestigungsknebel durch eine Rechtsdrehung
um 90°.
11. Inbetriebnahme
WARNUNG Stromschlag
Die Inbetriebnahme darf nur durch einen Fachhand-
werker unter der Beachtung der Sicherheitsvorschriften
erfolgen.
11.1 Erstinbetriebnahme
26_02_02_1375
f Öffnen und schließen Sie mehrfach alle angeschlossenen
Entnahmeventile, bis das Leitungsnetz und das Gerät luftfrei
sind.
f Führen Sie eine Dichtheitskontrolle durch.
f Aktivieren Sie den Sicherheitsdruckbegrenzer. Der Durch-
lauferhitzer wird mit ausgelöstem Sicherheitsdruckbegrenzer
ausgeliefert. Aktivieren Sie den Sicherheitsdruckbegrenzer
bei Fließdruck, indem Sie die Rücksetztaste mit einem
Schraubendreher drücken.
f Montieren Sie die Gerätekappe und befestigen Sie diese mit
der Schraube.
f Schalten Sie die Netzspannung ein.
f Prüfen Sie die Arbeitsweise des Gerätes.
f Ziehen Sie die Schutzfolie von der Blende Gerätekappe ab.
Übergabe des Gerätes
f Erklären Sie dem Benutzer die Funktion des Gerätes und
machen Sie ihn mit dem Gebrauch des Gerätes vertraut.
f Weisen Sie den Benutzer auf mögliche Gefahren hin, speziell
die Verbrühungsgefahr.
f Übergeben Sie diese Anleitung.
11.2 Wiederinbetriebnahme
!
Sachschaden
Nach Unterbrechung der Wasserversorgung muss das
Gerät mit folgenden Schritten wieder in Betrieb ge-
nommen werden, damit das Blankdraht-Heizsystem nicht
zerstört wird.
f Schalten Sie das Gerät spannungsfrei, indem Sie die
Sicherungen ausschalten.
f Öffnen Sie die Armatur, bis das Gerät und die vor-
geschaltete Kaltwasser-Zulaufleitung luftfrei sind.
f Schalten Sie die Netzspannung wieder ein.
12. Außerbetriebnahme
f Trennen Sie das Gerät allpolig vom Netzanschluss.
f Entleeren Sie das Gerät (siehe Kapitel „Wartung“).
