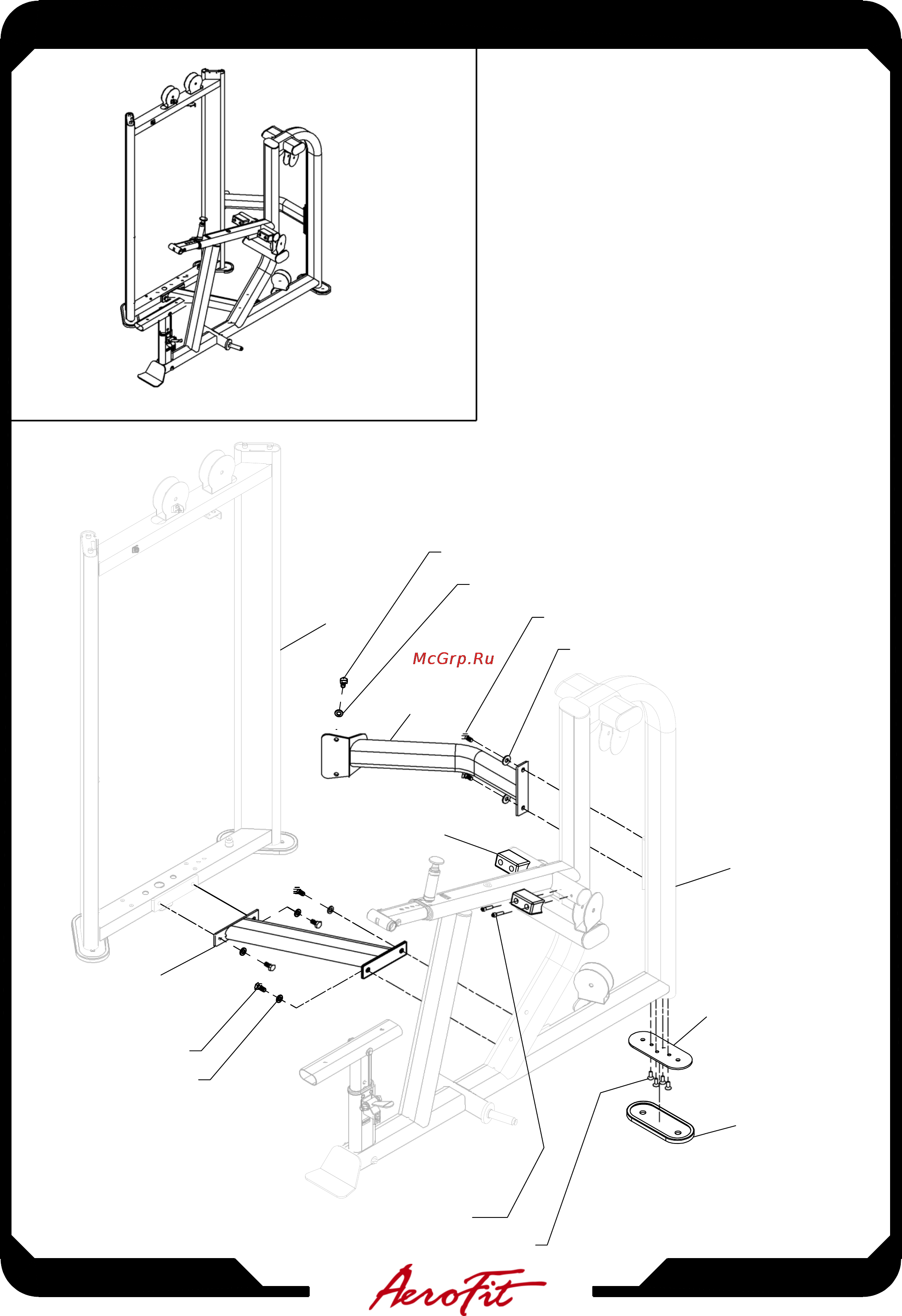

MRM-1700
ASSEMBLY INSTRUCTIONS
Above shows STEP
2
assembled and
completed
1/2"X1"L HEX
BOLT
1/2"
WASHER-Ø25
AA
1/2"X1"L HEX
BOLT
1/2"
WASHER-Ø34
C
D4X2
A
B
N
1/2"X1"L HEX BOLT
X4
1/2" WASHER-Ø25
4
D5
3/8"X2"L ROUND INNER HEAD
X4
M10X25L CONE SCREW
X4
MRM1700-022010
