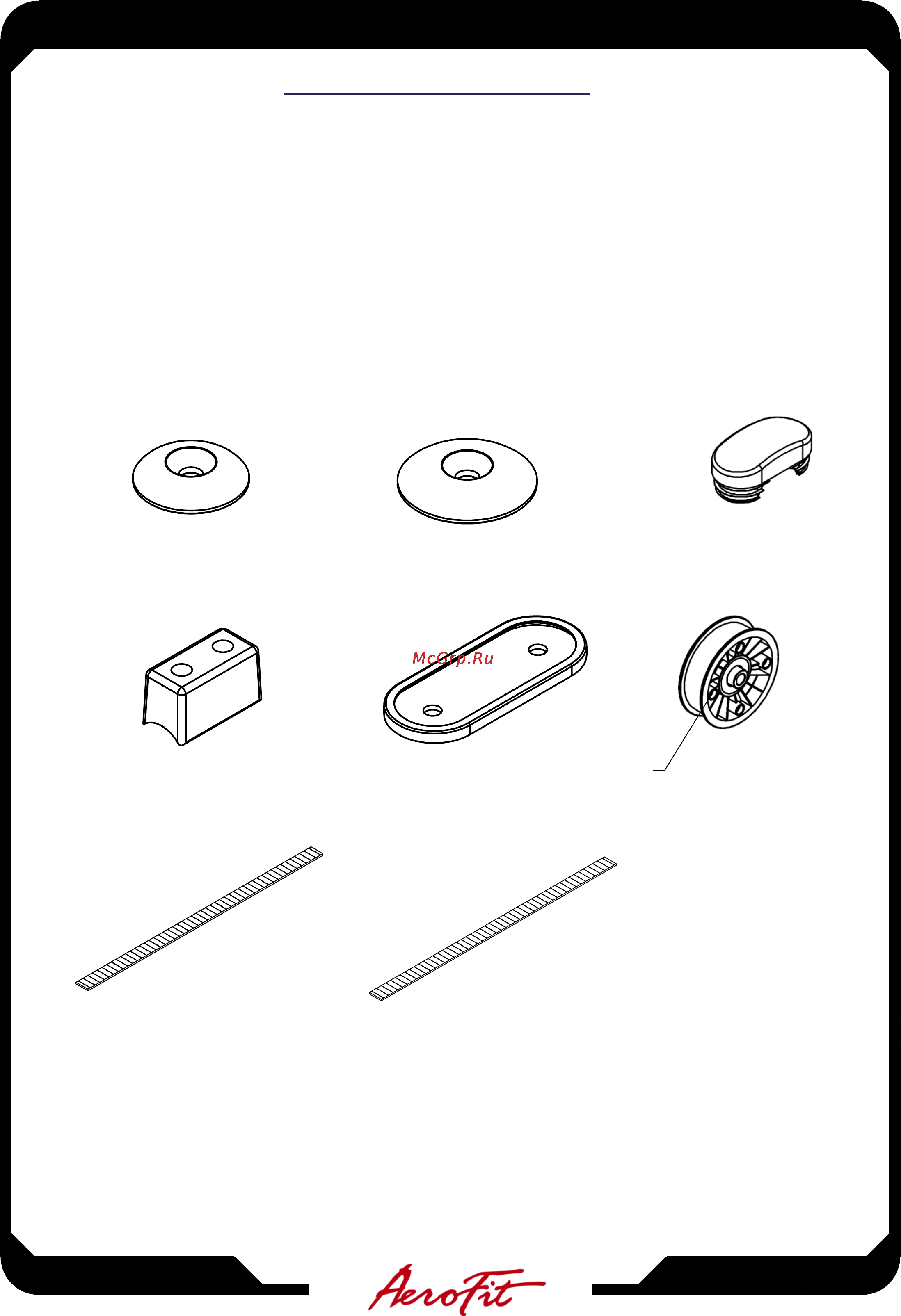

MRM-1700
ASSEMBLY INSTRUCTIONS
HARDWARE
ILLUSTRATION
D1.Ø50 CAP
COVER(8130-131)-----------------------------------------
[2PCS]
D2.Ø60 CAP
COVER(8130-231)-----------------------------------------
[2PCS]
D3.40X80X2t END
CAP(9211-113)--------------------------------------
[2PCS]
D4.50X100X56 RUBBER PAD(9214-038)-----------------------------
[2PCS]
D5.108X15tX263L RUBBER PAD(9310-075)-------------------------
[1PCS]
D6.Ø115X50L
PULLEY(9213-042B)-------------------------------------
[6PCS]
D7.3950mm
(FMRM1700A)------------------------------------------------
[1PCS]
D8.3750mm
(FMRM1700B)------------------------------------------------
[1PCS]
D1. D2.
D3.
D4. D5.
D6.
NO
MAGNET
D7.
D8.
MRM1700-022010
Page
2
