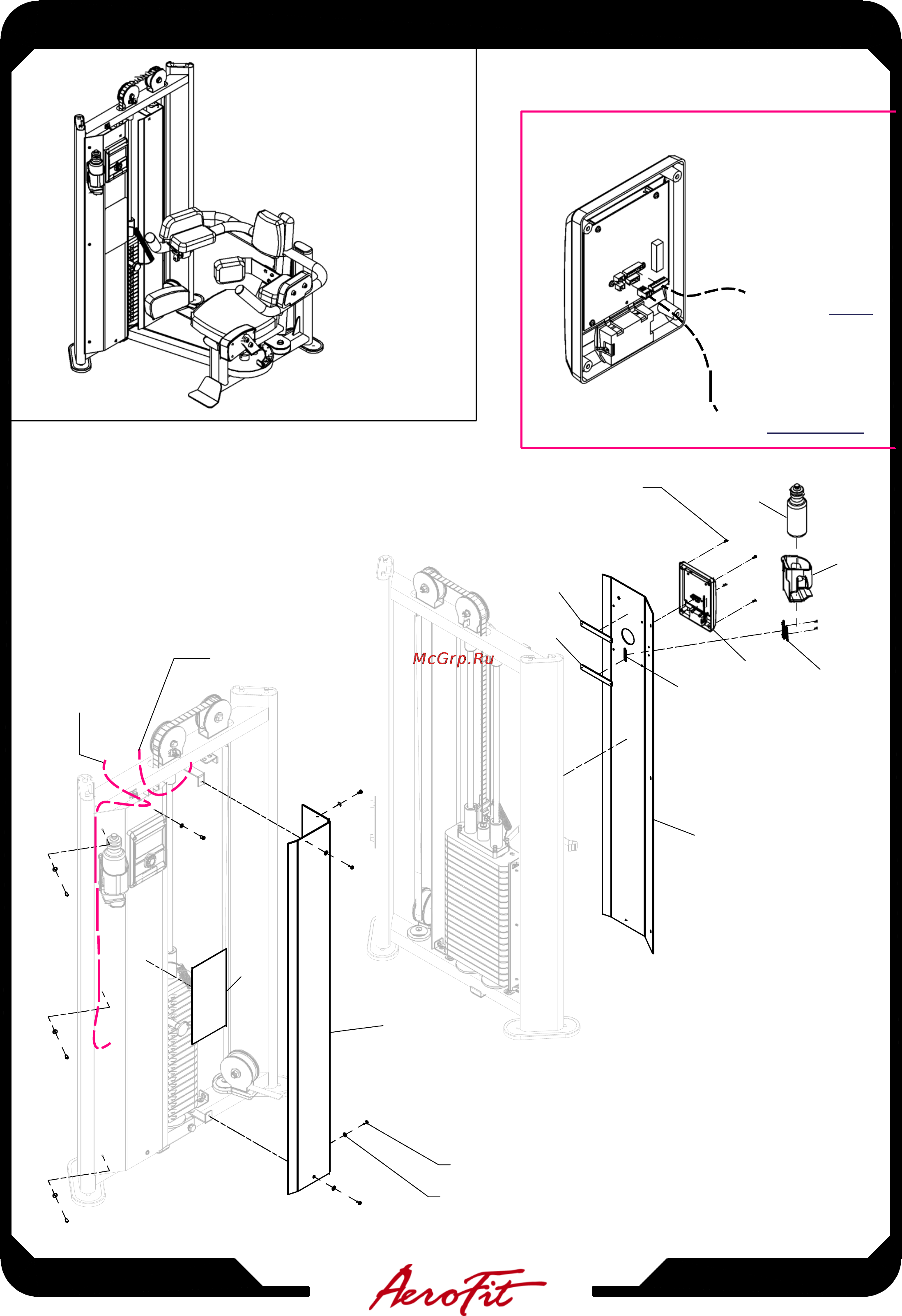

MOT1800
ASSEMBLY INSTRUCTIONS
9542-145-line link
AI
Above shows STEP
8
assembled and
completed
9542-148-line link
9545-034
STEP1.
M4X12L ROUND BOLT X6
DD8
AN
DD7
STEP2.
9542-145-line
9545-034-line
AN
AB
DD6
AO
AD
K
AC
M6X12L ROUND BOLT
X9
M6 WASHER Ø14
X9
MOT1800-072010
Page
14
