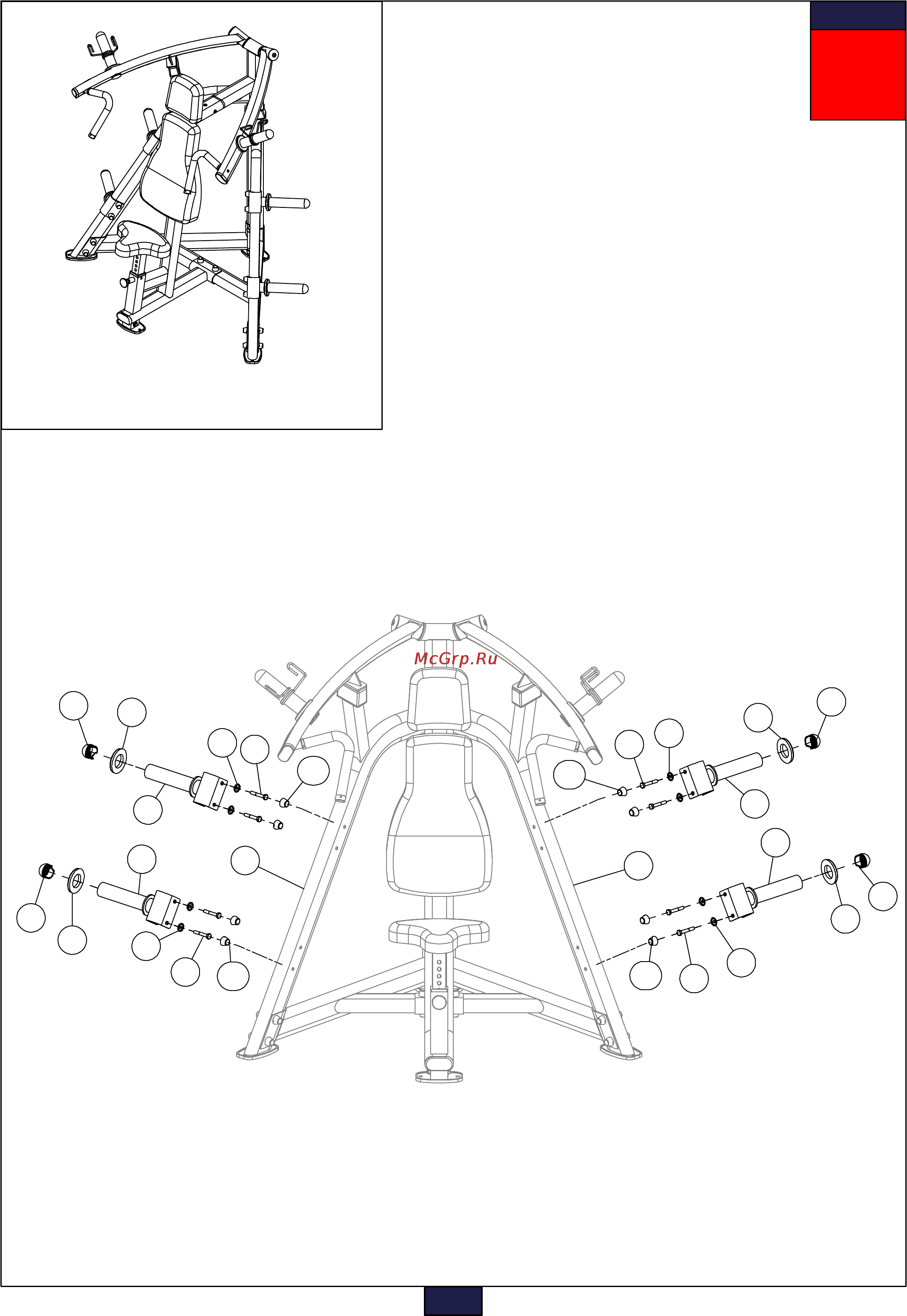

S T E P
Above shows STEP 5
assembled and completed
5
D3
D3
D5
D5
C1
A2
D12
D5
D3
D3
D5
D12
A2
C1
10
F
F
F
F
C
C1
A2
D12
D12
A2
C1
D
Содержание
- A1 m10x75 hex head screw pcs 2
- A2 m10x65 hex head screw pcs 2
- A3 m10x20 allen screw full thread pcs 2
- A4 m10x20 taper screw full thread pcs 2
- A5 m8x50 socket screw full thread pcs 2
- A6 m8x25 hex head screw pcs 2
- A7 m8x16 allen screw full thread pcs 2
- Plsp hardware 2
- Shown in actual size 2
- 8250 065g pcs pre installed 3
- A8 m5x5 grub screw pcs pre installed 3
- A9 1 2 x92 l 3
- B1 m10 nylon lock nut 0pcs 3
- Plsp hardware 3
- Pop pin 3
- Shown in actual size 3
- C1 m10 plate washer 4
- C2 m10 washer 4
- C3 m8 curved washer pcs 4
- C4 m8 spring washer pcs 4
- C5 m8 washer 1pcs 4
- Pcs pre installed 2pcs 4
- Plsp hardware 4
- Shown in actual size 4
- Plsp parts 5
- Plsp parts 6
- Above shows step 1 assembled and completed 7
- Plsp step1 pdf 7
- S t e p 7
- Above shows step 2 assembled and completed 8
- Plsp step2 pdf 8
- S t e p 8
- Above shows step 3 assembled and completed 9
- Plsp step3 pdf 9
- S t e p 9
- Above shows step 4 assembled and completed 10
- Plsp step4 pdf 10
- S t e p 10
- Above shows step 5 assembled and completed 11
- Plsp step5 pdf 11
- S t e p 11
