Aerofit PLBC [3/12] Plbc hardware
![Aerofit PLBC [3/12] Plbc hardware](/views2/1135070/page3/bg3.png)

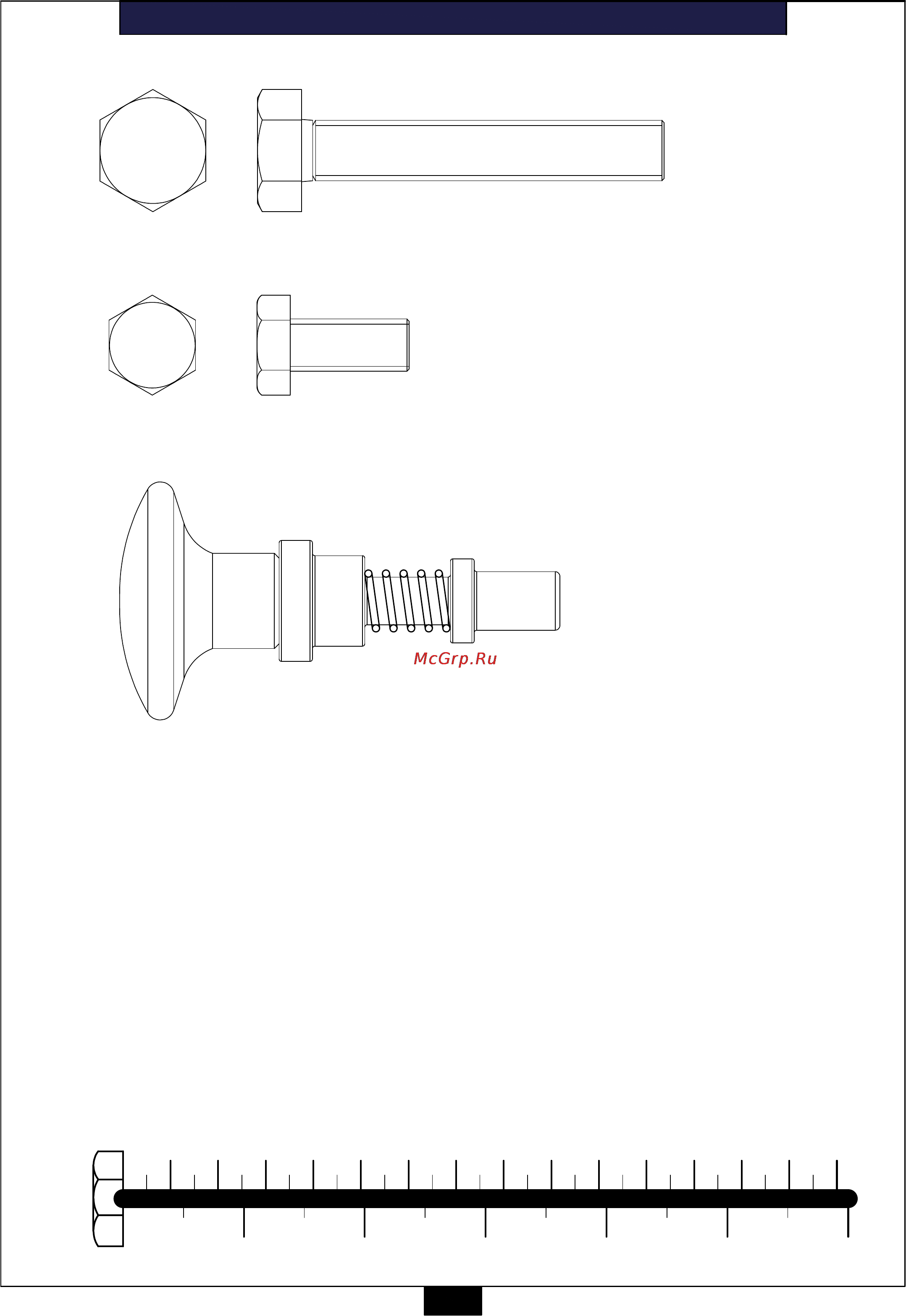

PLBC HARDWARE
(shown in actual size)
2
mm
inch
0
60
10
30
50
40
20
60 130120
110
10090
8070
140
150
10
1"
6"
4"
3"
5"
2"
0
0
A8. 1/2" X 3" HEX HEAD SCREW...2PCS
A10. 1/2"x38L
POP PIN (8250-065G)...1PCS (Pre-installed)
A9. M12 X 25 HEX HEAD SCREW...2PCS
