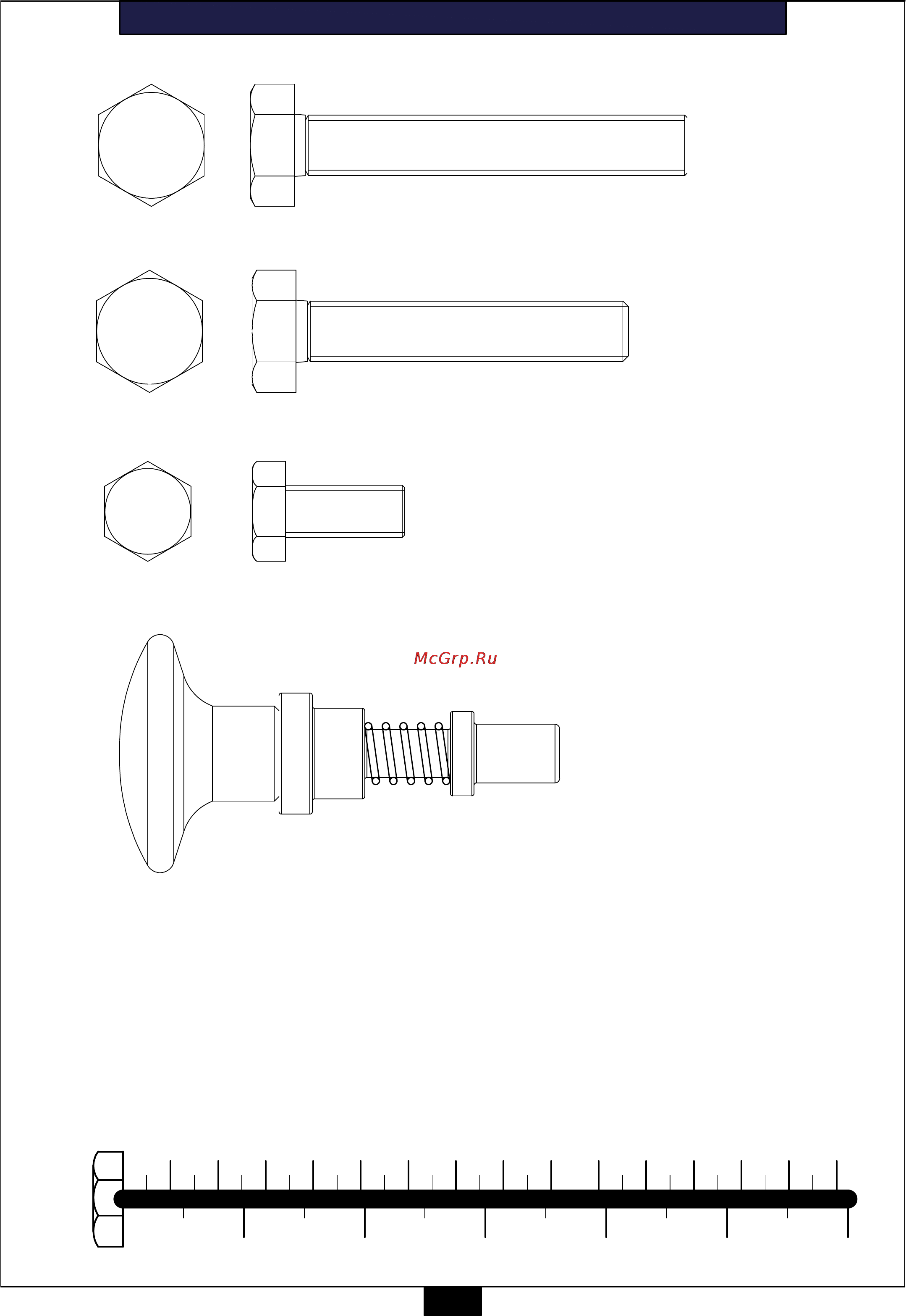

PLTE HARDWARE
(shown in actual size)
2
mm
inch
0
60
10
30
50
40
20
60 130120
110
10090
8070
140
150
10
1"
6"
4"
3"
5"
2"
0
0
A8. 1/2" X 3 1/4" HEX HEAD SCREW...2PCS
A9. 1/2" X 2 3/4" HEX HEAD SCREW...2PCS (pre-installed)
A11. 1/2"x38L POP PIN (8250-065G)...1PCS (Pre-installed)
A10. M12 X 25 HEX HEAD SCREW...2PCS
