![Aerofit PLIP [5/12] Plip parts](/img/pdf.png)
Aerofit PLIP [5/12] Plip parts
![Aerofit PLIP [5/12] Plip parts](/views2/1135072/page5/bg5.png)

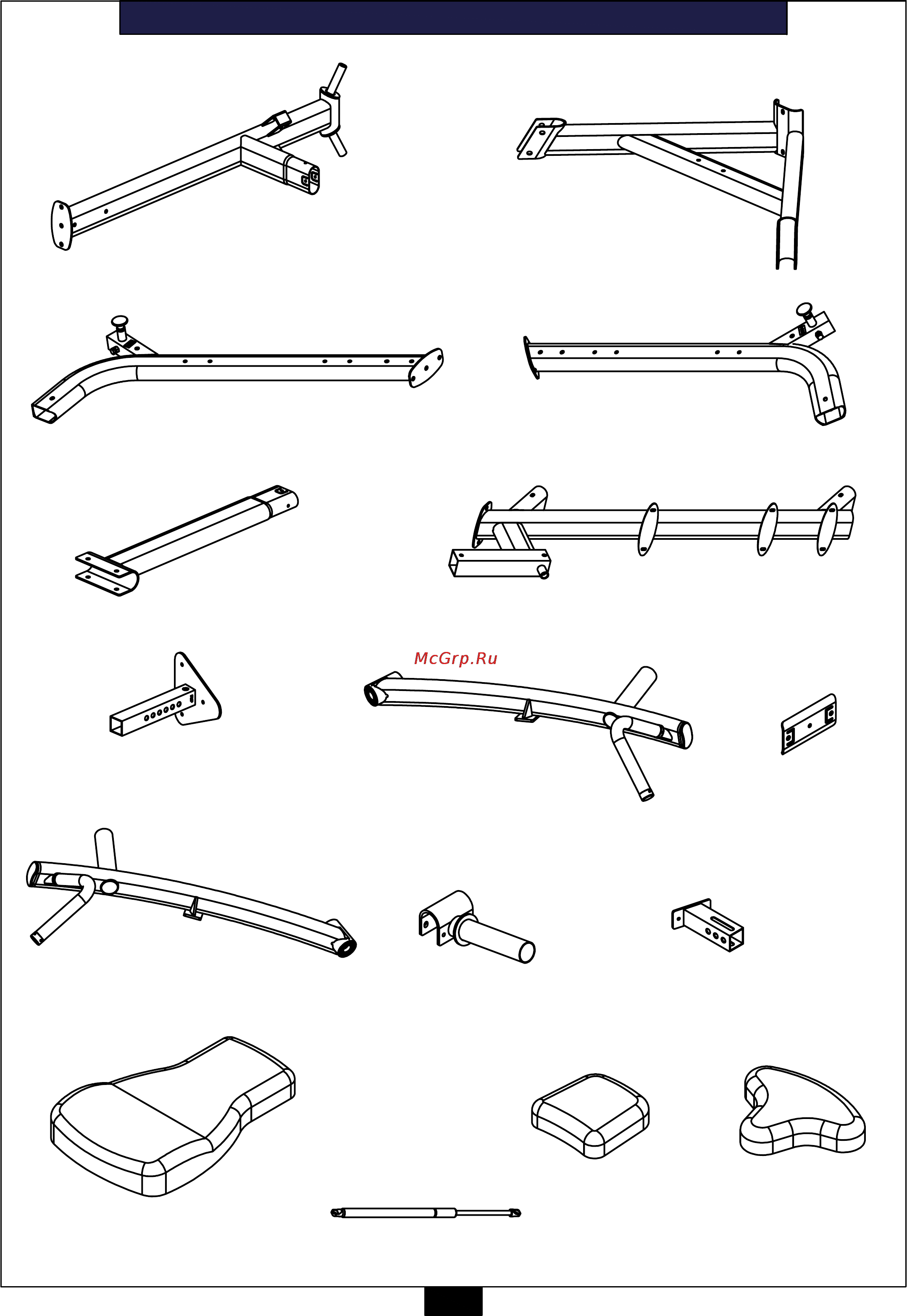

PLIP PARTS
4
A [1PCS]
B [1PCS]
C [1PCS]
D [1PCS]
E [1PCS]
H [1PCS]
M [2PCS]
6730003
G [1PCS]
L [4PCS]
6730001
P [1PCS]
8323188
Q [1PCS]
9111072
R [1PCS]
9131025
S [1PCS]
9144016
J [1PCS]
K [1PCS]
T [1PCS]
8830023
(pre-installed)
