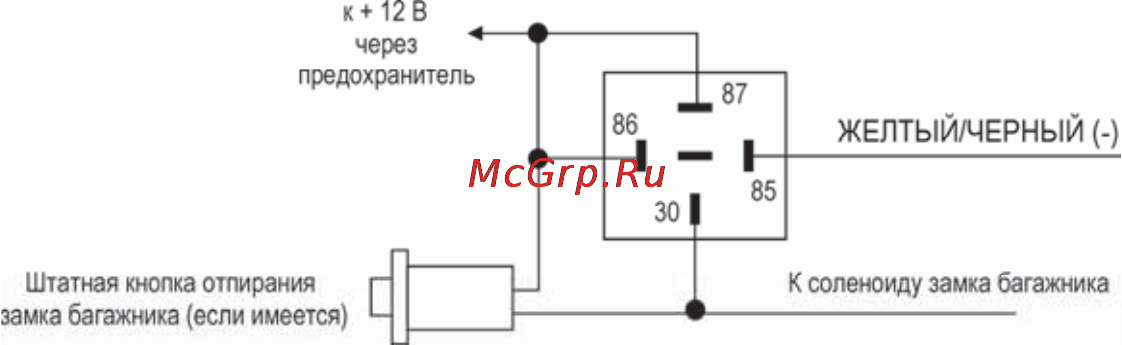

ЖЕЛТЫЙ ЧЕРНЫЙ провод отрицательный выход 1 го канала системы для дистанционного отпирания электрического замка крышки багажника если автомобиль им оборудован Длительность импульса вы ходного сигнала 0 8 с заводская установка Выход данного канала может быть также запрограммиро ван как таймерный от 1 до 60 секуод с отключением датчиков системы или без отключения датчиков или постоянный защелка см программирование функции 14 Максимальный ток нагрузки ЗООмА для подключения требуется дополнительное реле Схема подключения приведена ниже к 12 В ЖЕЛТЫЙ КРАСНЫЙ провод отрицательный выход 2 го канала системы для реализации функции от пирания дверей в 2 этапа или для дистанционного управления дополнительными устройствами Макси мальный ток нагрузки ЗООмА для подключения требуется дополнительное реле Длительность импуль са выходного сигнала программируется как импульсный 0 8 с таймерный от 1 до 60 секунд с отключе нием датчиков системы или без отключения датчиков или постоянный защелка см программиро вание функции 15 ЖЕЛТЫЙ БЕЛЫЙ провод отрицательный выход 3 го канала системы для дистанционного управления дополнительными устройствами Максимальный ток нагрузки ЗООмА для подключения требуется до полнительное реле Длительность импульса выходного сигнала программируется как импульсный 0 8 с таймерный от 1 до 60 секунд с отключением датчиков системы или без отключения датчиков или по стоянный защелка см программирование функции 16 СИНИЙ провод отрицательный дополнительный программируемый таймерный выход для управления внутрисалонным освещением заводская установка или для управления закрыванием окон автомобиля см программирование функции 13 Максимальный ток нагрузки ЗООмА для подключения требуется дополнительное реле СЕРЫЙ провод положительный выход для подключения к сирене Максимальный ток нагрузки 2А ЗЕЛЕНЫЙЖЕЛТЫЙ провод подключите к лампам указателей поворота или габаритных огней Мак симальный ток нагрузки выхода 7 5А ЗЕЛЕНЫЙ ЧЕРНЫЙ провод подключите к лампам указателей поворота или габаритных огней Макси мальный ток нагрузки выхода 7 5А ЧЕРНЫЙ КРАСНЫЙ провод отрицательный выход для дополнительной блокировки двигателя НР ре ле минус при выключенной охране Максимальный ток нагрузки ЗООмА для подключения необходимо дополнительное реле Черный Красный провод может быть также запрограммирован как отрицатепьный выход дпя дополнитепьной блокировки двигателя НЗ реле минус на охране см программируемую функцию 10 КРАСНЫЙ провод плюс питания соедините с клеммой 12В аккумупятора ЖЕЛТЫЙ провод подключите к клемме замка зажигания на которой при включении зажигания появ ляется напряжение 12В КСВ ЕХ 7 10 Инструкция по установке
