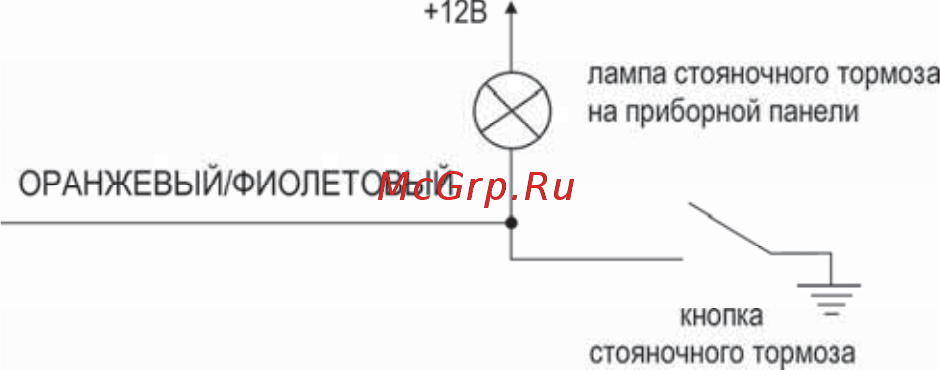

12В лампа стояночного тормоза Сх9 на приборной панели ОРАНЖЕВЫЙ ФИОЛЕТОВЫЙ кнопка стояночного тормоза СЕРЫЙ ЧЕРНЫЙ провод вход контроля работы двигателя Подключение Серого Черного провода необходимо для контроля работы двигателя при дистанционном или автоматическом запуске Контроль работы двигателя может производиться либо по сигналу на выходе генератора или по напряжению бортовой сети автомобиля заводская установка либо по сигналу на штатном проводе тахометра программируемая функция 2 9 Входное сопротивление входа не менее 200 кОм а При использовании Серого Черного провода для контроля двигателя по сигналу на выходе генератора успешный запуск двигателя будет контролироваться по изменению напряжения на выходе генератора после успешного запуска двигателя Подсоедините Серый Черный провод к проводу идущему от генератора к индикаторной лампе разряда батареи или к индикаторной лампе давления масла расположенной на приборной панели ВНИМАНИЕ После подключения системы указатели поворота включатся 3 раза После этого поверните ключ зажигания в положение ВКЛ ОМ на 10 15 с затем выключите зажигание Система запомнит полярность сигнала генератора на момент пуска стартера После программирования полярности сигнала генератора стартер будет выключаться при изменении сигнала на выходе генератора совпадающим по времени с началом работы двигателя не дожидаясь истечения максимального запрограммированного времени прокрутки стартера 0 8 с 1 2 с или 2 0 с программируемая функция 2 9 Ь При использовании Серого Черного провода для контроля двигателя по напряжению бортовой сети автомобиля данный провод не подключается и его необходимо заиэолировать Подтверждение запуска произойдет автоматически после начала работы двигателя ВНИМАНИЕ Недостатком данного метода контроля является фиксируемое время работы стартера Для правильной работы стартера без избыточной прокрутки потребуется подобрать необходимую длительность вьйрав одно из значений времени прокрутки стартера 0 8 с 1 2 с или 2 0 с программируемая функция 2 9 с Рекомендуется подключать СерыйМерный провод к тахометру таходатчику автомобиля если имеется такая возможность В этом случае диагностика запуска двигателя будет проводиться по изменению частоты сигнала тахометра и система будет автоматически выключать стартер одновременно с началом работы двигателя не дожидаясь истечения максимального времени прокрутки стартера 3 6 с ВНИМАНИЕ Мы настоятельно рекомендуем проверить правильность подключения провода к проводу тахометра автомобиля с помощью следующего тестового режима Серого Черного 1 Подсоедините Красный провод 6 контактного силового разъема к питанию 12В 2 Подсоедините Черный провод 18 контактного разъема системы к массе 3 Подсоедините Серый Черный провод 18 контактного разъема системы к проводу тахометра 4 Запустите двигатель с помощью ключа зажигания 5 Если СИД системы начнет равномерно мигать то это значит что Серый Черный провод системы подключен правильно ЖЕЛТЫЙ ЧЕРНЫЙ провод отрицательный выход 1 го канала системы для дистанционного отпирания электрического замка крышки багажника если автомобиль им оборудован Длительность импульса выходного сигнала 0 7 с заводская установка Выход данного канала может быть также запрограммирован как таймерный от 1 до 60 секунд с отключением датчиков системы или без отключения датчиков или постоянный защелка см программирование функции 1 13 КСВРХ 10 7 Инструкция по установке
