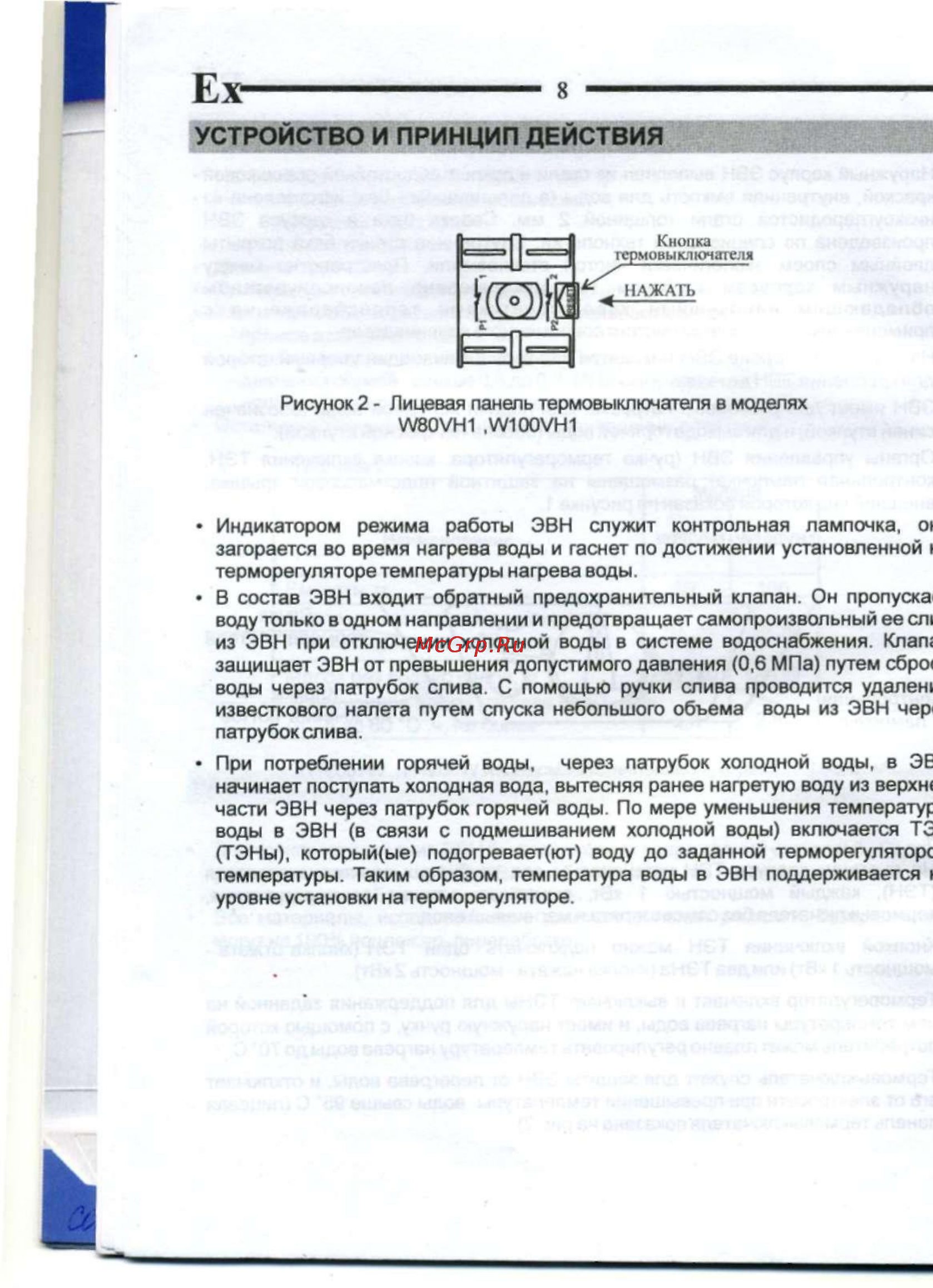

Ех 8 УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ Рисунок 2 Лицевая панель термовыключателя в моделях ZV80VH1 100УН1 Индикатором режима работы ЭВН служит контрольная лампочка о загорается во время нагрева воды и гаснет по достижении установленной терморегуляторе температуры нагрева воды В состав ЭВН входит обратный предохранительный клапан Он пропуска воду только в одном направлении и предотвращает самопроизвольный ее сл1 из ЭВН при отключении холодной воды в системе водоснабжения Клал защищает ЭВН от превышения допустимого давления 0 6 МПа путем сбро воды через патрубок слива С помощью ручки слива проводится удален известкового налета путем спуска небольшого объема воды из ЭВН чер патрубокслива При потреблении горячей воды через патрубок холодной воды в ЭЕ начинает поступать холодная вода вытесняя ранее нагретую воду из верхи части ЭВН через патрубок горячей воды По мере уменьшения температур воды в ЭВН в связи с подмешиванием холодной воды включается Тс ТЭНы который ые подогревает ют воду до заданной терморегуляторе температуры Таким образом температура воды в ЭВН поддерживается уровне установки на терморегуляторе
