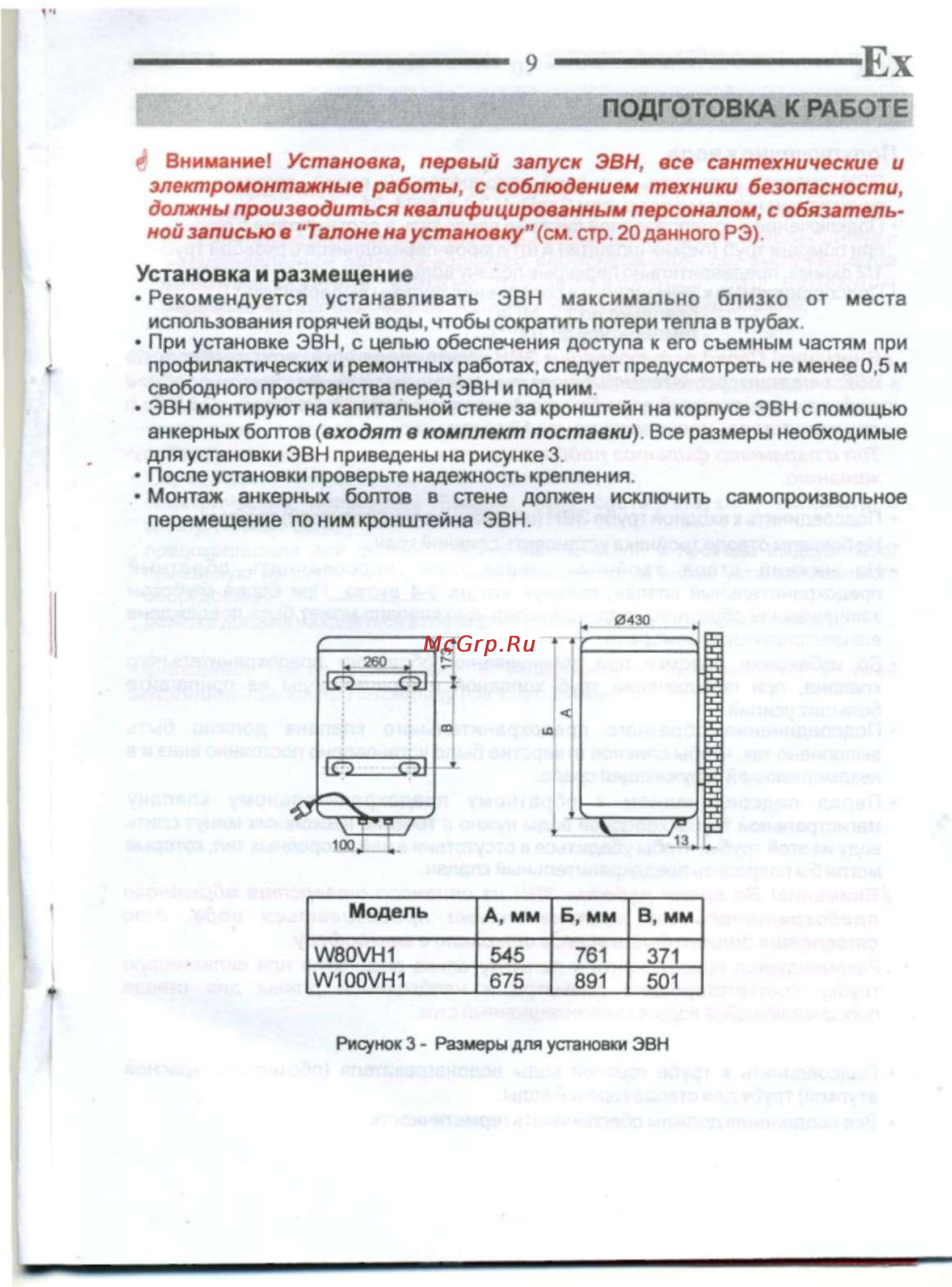

9 Ех ПОДГОТОВКА К РАБОТЕ Внимание Установка первый запуск ЭВН все сантехнические и электромонтажные работы с соблюдением техники безопасности должны производиться квалифицированным персоналом с обязатель ной записью в Талоне на установку см стр 20 данного РЭ Установка и размещение Рекомендуется устанавливать ЭВН максимально близко от места использования горячей воды чтобы сократить потери тепла в трубах При установке ЭВН с целью обеспечения доступа к его съемным частям при профилактических и ремонтных работах следует предусмотреть не менее 0 5 м свободного пространства перед ЭВН и под ним ЭВН монтируют на капитальной стене за кронштейн на корпусе ЭВН с помощью анкерных болтов входят в комплект поставки Все размеры необходимые для установки ЭВН приведены на рисунке 3 После установки проверьте надежность крепления Монтаж анкерных болтов в стене должен исключить самопроизвольное перемещение по ним кронштейна ЭВН Модель Л 80УН1 W100VH1 А мм Б мм В мм 545 675 761 891 371 501 Рисунок 3 Размеры для установки ЭВН
