Органы управления и индикации

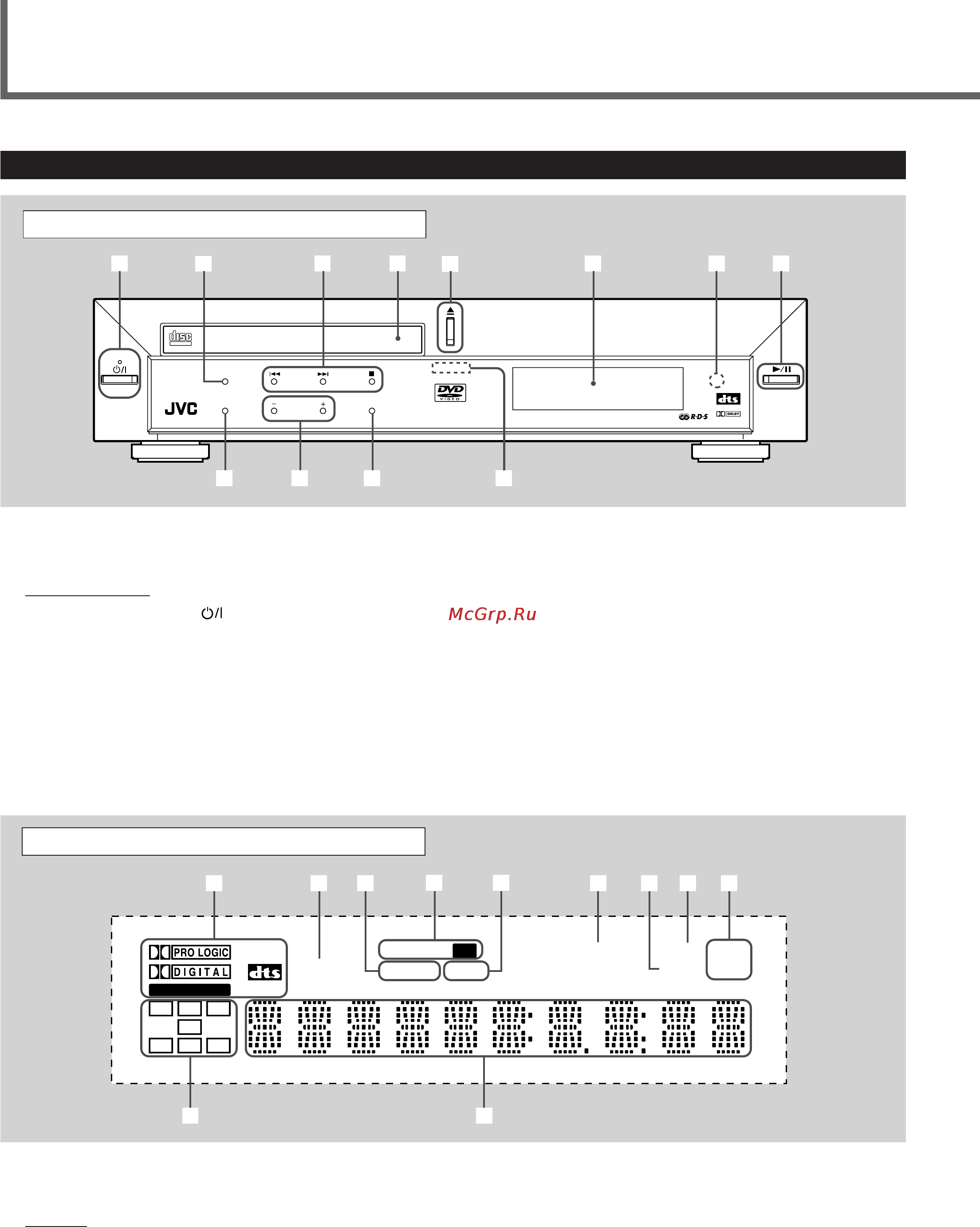

Передняя панель
Более подробную информацию см. на страницах,
указанных в скобках.
Дисплей
1 Индикаторы звукового сигнала (11, 13, 18)
• PRO LOGIC, DOLBY DIGITAL, DTS
и LINEAR PCM
2 Индикатор TITLE (26)
3 Индикатор RDS (46)
4 Индикаторы режима радиоприемника (14, 44, 45)
• TUNED и ST (стерео)
5 Индикатор TA (48)
DIGITAL
SURROUND
DIGITAL
COMPACT
DIGITAL VIDEO
STANDBY
AUDIO/FM MODE
DSP
VOLUME SOURCE
DVD DIGITAL CINEMA SYSTEM TH-A5R
STANDBY/ON
1 2345 6 78
q wp9
Более подробную информацию см. на страницах,
указанных в скобках.
Передняя панель
1 Кнопка STANDBY/ON и индикатор STANDBY (10 – 14)
2 Кнопка AUDIO/FM MODE (28, 38, 45)
3 Кнопки управления режимами работы
• 4, ¢ и 7
4 Держатель диска (10, 12)
5 Кнопка 0 (открыть/закрыть) (10 – 13, 32, 37, 41)
• Данная кнопка используется также для включения
питания и переключения источника на DVD
проигрыватель.
6 Окно дисплея
7 Датчик сигналов дистанционного управления
8 Кнопка 3/8 (воспроизведение/пауза) (10, 12, 26, 41)
• Данная кнопка используется также для включения
питания и переключения источника на DVD
проигрыватель.
9 Кнопка DSP (11, 13, 23)
p Кнопки VOLUME + и – (10, 12, 14)
q Кнопка SOURCE (14, 15, 44, 45)
w Лампа подсветки (10, 12, 14)
6 Индикатор PROGRAM (31, 37, 45)
7 Индикатор DSP (23)
8 Индикатор PBC (управление воспроизведеним)
(34, 35)
9 Индикаторы единиц измерения частоты
• МГц (для FM станций) и кГц (для AM станций)
p Индикаторы аудио каналов
• Отображают аудио каналы, воспроизводимые в
настоящее время.
q Основной дисплей
Окно дисплея
12
3
546789
LCR
LFE
LS
S RS
LINEAR PCM
ST
TITLE
TUNED
PROGRAM PBC
MHz
k
Hz
RDS
TA
DSP
pq
Основной аппарат
