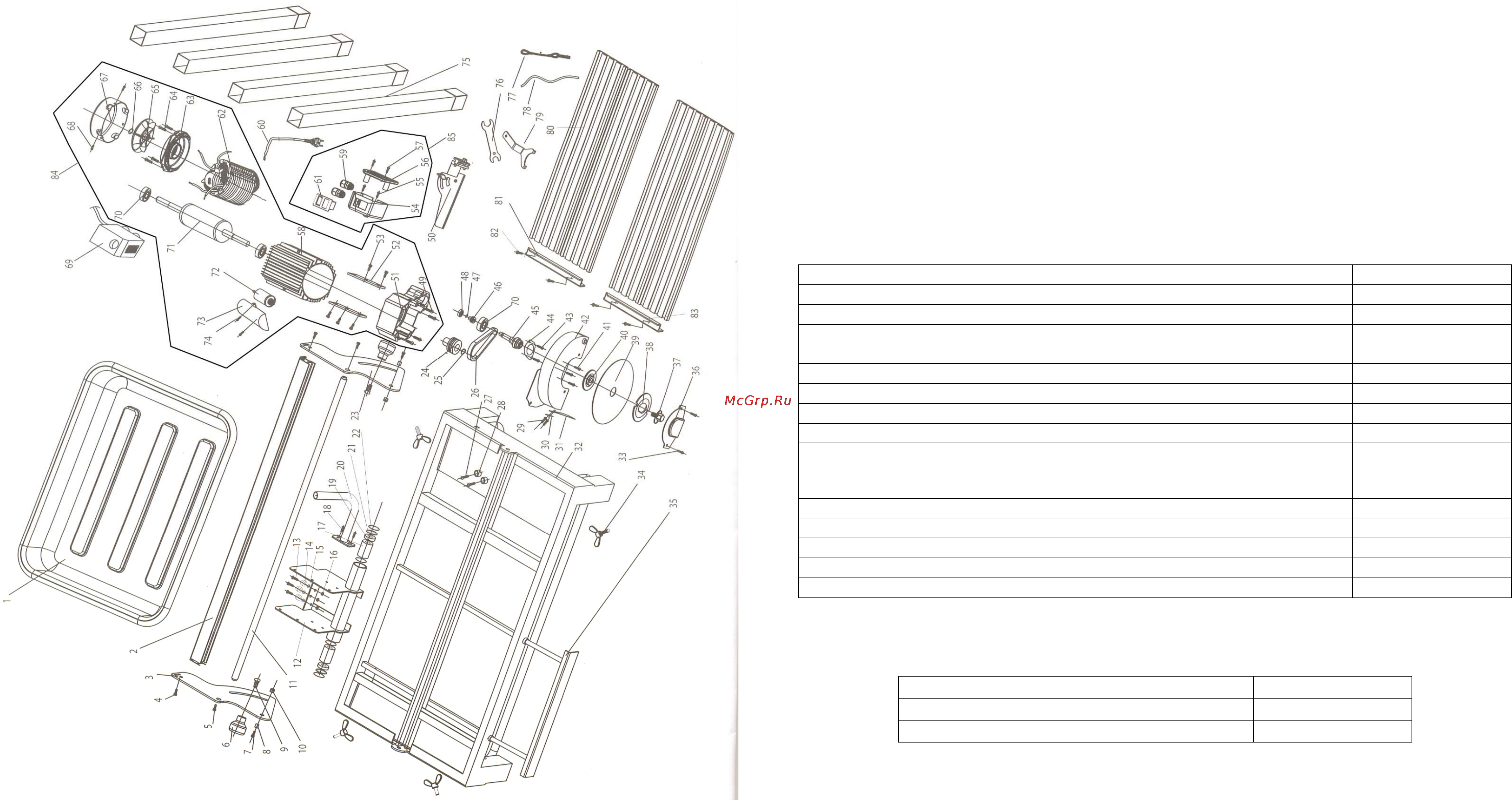

СХЕМА СБОРКИ ПЛИТКОРЕЗА «КОРВЕТ 469»

ОБЩИЕ УКАЗАНИЯ

1.1. Электрический плиткорез модели "КОРВЕТ 469" (далее плиткорез) предназначен для резки с водяным

охлаждением отрезным диском в размер всех видов натуральной и искусственной керамической облицовочной,

напольной и тротуарной плитки отрезным диском под прямым углом и углами до 45

1.2. Плиткорез предназначен для работы от однофазной сети переменного тока напряжением 220 В частотой 50

Гц.

1.3. Плиткорез предназначен для эксплуатации в следующих условиях:

- температура окружающей среды от 1 до 35ºС;

- относительная влажность воздуха до 80 % при температуре 25ºС.

1.4. Если плиткорез внесен в зимнее время в отапливаемое помещение с улицы или из холодного помещения

, не

распаковывайте и не включайте его в течение 8 часов. Плиткорез должен прогреться до температуры

окружающего воздуха. В противном случае он может выйти из строя при включении.

1.5. Приобретая плиткорез, проверьте его работоспособность, комплектность, наличие гарантийных талонов в

руководстве по эксплуатации, дающих право на бесплатное устранение заводских дефектов в период

гарантийного срока

, при наличии на них даты продажи, штампа магазина и разборчивой подписи или штампа

продавца.

1.6. После продажи плиткореза претензии по его некомплектности не принимаются.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1. Основные параметры плиткореза приведены в таблице 1 и таблице 2:

Таблица 1

Наименование параметра Значение параметра

Номинальное напряжение питания, В 220 ± 22

Частота сети, Гц 50

Род тока

переменный,

однофазный

Тип двигателя асинхронный

Система привода ременная

Частота вращения отрезного диска, на холостом ходу, об/мин. 5600

Номинальная потребляемая мощность, Вт 1250

Размеры отрезного диска:

- наружный диаметр отрезного диска, мм

- внутренний диаметр (посадка) отрезного диска, мм

180

22,2

Макс. длина плитки, разрезаемой в длину (максимально возможная длина реза), мм 850

Максимальный размер плитки, разрезаемой по диагонали (длина × ширина) *, мм 600 × 500

Угол резания, град. 0 - 45

Размер рабочего стола (длина × ширина), мм 900 × 420

Масса, кг 41

* размер, определяемый из максимальной длины реза, поэтому рекомендуем при выборе плитки

предварительно измерить длину ее диагонали.

2.2. Наибольшая толщина разрезаемой плитки с применением отрезного диска наружным диаметром 180 мм

Таблица 2

Положение отрезного диска Глубина реза

Под углом 90

, мм 40

Под углом 45

, мм 14

2.3. По электробезопасности плиткорез модели «КОРВЕТ 469» соответствует I классу защиты от поражения

электрическим током.

В связи постоянным совершенствованием технических характеристик моделей, оставляем за

собой право вносить изменения в конструкцию и комплектность. При необходимости информация об этом

будет прилагаться отдельным листом к «Руководству»

3. РАСПАКОВКА

3.1. Откройте упаковку и извлеките плиткорез и все

комплектующие узлы и детали.

3.2. Проверьте комплектность плиткореза согласно разделу 4.
