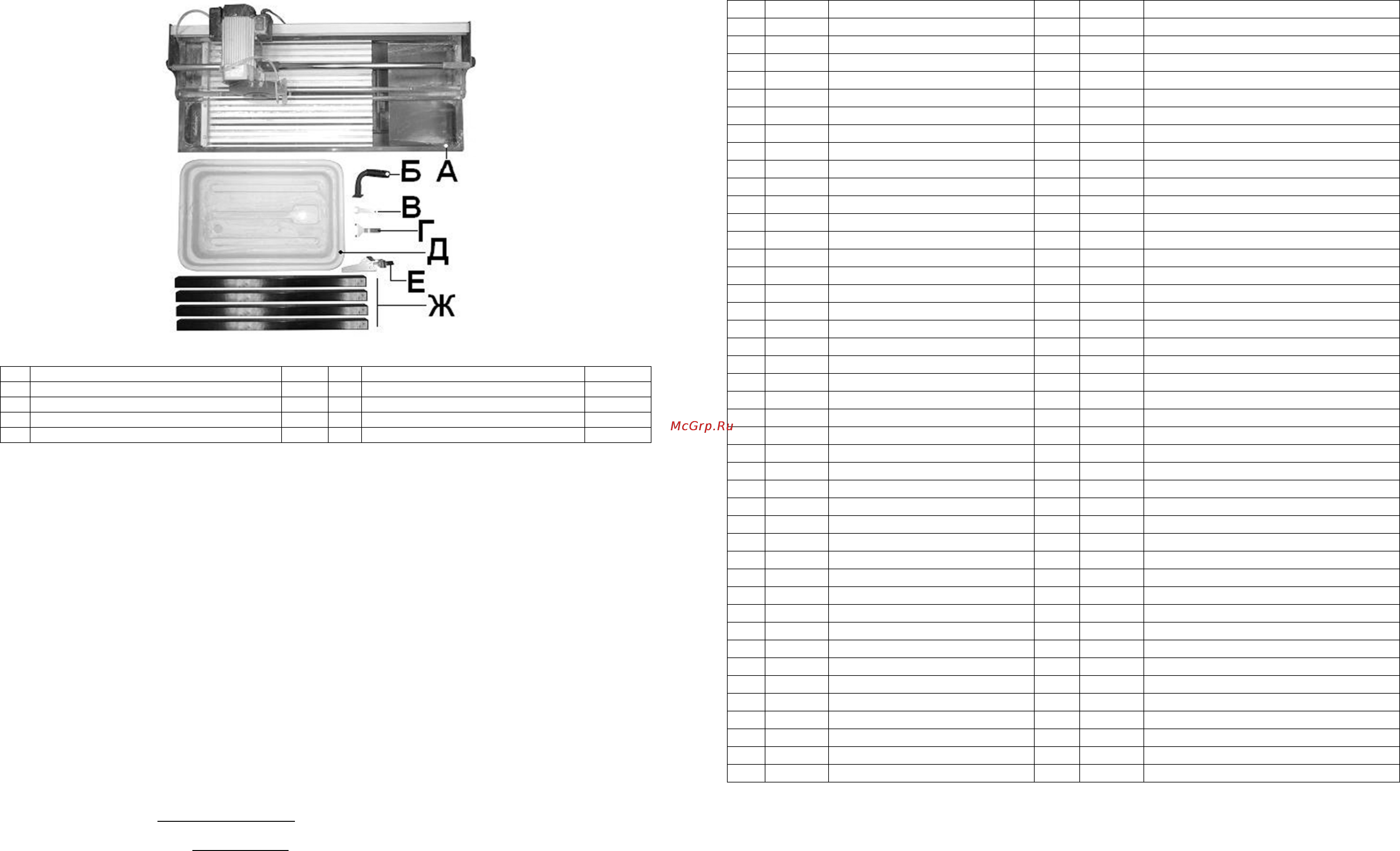

4. КОМПЛЕКТНОСТЬ (Рис. 1)

4.1. В комплект поставки входит:

Рис. 1

А. Плиткорез «КОРВЕТ 469» (с насосом) 1 шт. Е. Упор угловой 1 шт.

Б. Рукоятка 1 шт. Ж. Ножка 4шт.

В. Ключ рожковый 1 шт. Руководство по эксплуатации 1 экз.

Г. Ключ специальный 1 шт. Упаковка 1 шт.

Д. Поддон 1шт.

КОД ДЛЯ ЗАКАЗА 20469

5. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

5.1. Общие указания по обеспечению безопасности при работе с электрическим плиткорезом.

ПРЕДУПРЕЖДЕНИЕ: не подключайте плиткорез к сети питания до тех пор, пока внимательно не

ознакомитесь с изложенными в «Руководстве» рекомендациями и поэтапно не изучите все пункты

настройки и регулировки плиткореза.

5.1.1. Ознакомьтесь с

конструкцией, назначением и техническими характеристиками вашего плиткореза.

5.1.2. Правильно устанавливайте и всегда содержите в рабочем состоянии все защитные устройства.

5.1.3. Выработайте в себе привычку: прежде чем включать плиткорез убедитесь в том, что все используемые при

настройке инструменты убраны с рабочего стола.

5.1.4. Место проведения работ с плиткорезом должно быть ограждено. Содержите рабочее

место в чистоте, не

допускайте загромождения посторонними предметами. Не допускайте использование плиткореза в помещениях

со скользким полом, например, засыпанном опилками или натертом воском.

5.1.5. Запрещается работа плиткореза в помещениях с относительной влажностью воздуха более 80%.

Позаботьтесь о хорошем освещении рабочего места и свободе передвижения вокруг плиткореза.

5.1.6. Дети и посторонние лица должны

находиться на безопасном расстоянии от рабочего места. Запирайте

рабочее помещение на замок. Плиткорез не предназначен для использования людьми (включая детей), у которых

есть физические, нервные или психические отклонения или недостаток опыта и знаний, за исключением случаев,

когда за такими лицами осуществляется надзор или проводится их инструктирование относительно

использования плиткореза лицом, отвечающим

за их безопасность. Необходимо осуществлять надзор за детьми с

целью недопущения их игр с плиткорезом.

5.1.7. Используйте плиткорез только по назначению. Не допускается самостоятельное проведение модификаций

плиткореза, а также использование плиткореза для работ, на которые он не рассчитан. Не перегружайте

плиткорез. Ваша работа будет выполнена лучше и закончится быстрее, если вы

будете выполнять её так, чтобы

плиткорез не перегружался. Нормальной нагрузкой

режима обработки (резания) вашего плиткореза считается

нагрузка до достижения номинальной потребляемой мощности (или номинального тока) в силовой цепи

электродвигателя (см. раздел.2). Не допускается

длительная работа на максимальных возможностях вашего

плиткореза.

5.1.8. Используйте только соответствующие отрезные диски.

5.1.9. Одевайтесь правильно. При работе с плиткорезом не надевайте излишне свободную одежду, перчатки,

галстуки, украшения, убирайте назад длинные волосы. Они могут попасть в подвижные узлы и детали плиткореза.

Работайте в нескользящей обуви.

ДЕТАЛИ СБОРКИ ПЛИТКОРЕЗА «КОРВЕТ 469»

*- позиция

по схеме сборки

№* Код Наименование детали №* Код Наименование детали

1 206699 Поддон 44 206741 Крышка подшипника

2 206700 Профиль направляющий 45 206742 Шпиндель

3 206701 Консоль поворотная левая 46 206743 Шкив ведомый

4 206702 Болт 47 206744 Кольцо

5 206703 Болт 48 206745 Подшипник

6 206704 Рукоятка фиксирующая 49 Винт

7 206705 Болт 50 206747 Упор угловой

8 206706 Шайба 51 206748 Корпус редуктора

9 206707 Болт 52 206749 Пластина

10 206708 Гайка 53 206750 Винт

11 206709 Труба направляющая 54 206751 Корпус магнитного пускателя

12 206710 Кронштейн электродвигателя 55 206752 Винт

13 206711 Винт 56 206753 Крышка

14 206712 Подшипник 57 206754 Винт

15 206713 Шайба 58 206755 Корпус электродвигателя

16 206714 Гайка 59 Кнопка

17 206715 Втулка 60 206757 Шнур питания

18 206716 Винт 61 206758 Обойма

19 206717 Манжет 62 206759 Статор

20 206718 Рукоятка 63 206760 Крышка задняя

21 206719 Пыльник 64 206761 Винт

22 206720 Кольцо 65 206762 Крыльчатка

23 206721 Консоль поворотная правая 66 206763 Кольцо

24 206722 Шкив ведущий 67 206764 Крышка крыльчатки

25 206723 Кольцо стопорное 68 206765 Винт

26 56868 Ремень передачи 69 206766 Насос водяной

27 206724 Винт 70 206767 Подшипник

28 206725 Втулка 71 206768 Ротор

29 206726 Заклепка 72 206769 Конденсатор

30 206727 Пластина 73 206770 Крышка конденсатора

31 206728 Брызговик 74 206771 Винт

32 206729 Основание 75 206772 Ножка

33 206730 Винт 76 206773 Ключ рожковый

34 206731 Болт барашковый 77 206774 Стопор

35 206732 Удлинитель стола 78 206775 Трубка

36 206733 Крышка защитного кожуха 79 206776 Ключ специальный

37 206734 Болт шпинделя 80 206777 Стол рабочий

38 206735 Фланец внешний 81 206778 Упор фронтальный внутренний

39 206736 Диск отрезной 82 206779 Болт

40 206737 Фланец внутренний 83 206780 Упор фронтальный внешний

41 206738 Винт 84 206746 Электродвигатель в сборе

42 206739 Кожух защитный

85 206756 Пускатель магнитный в сборе

43 206740 Винт
