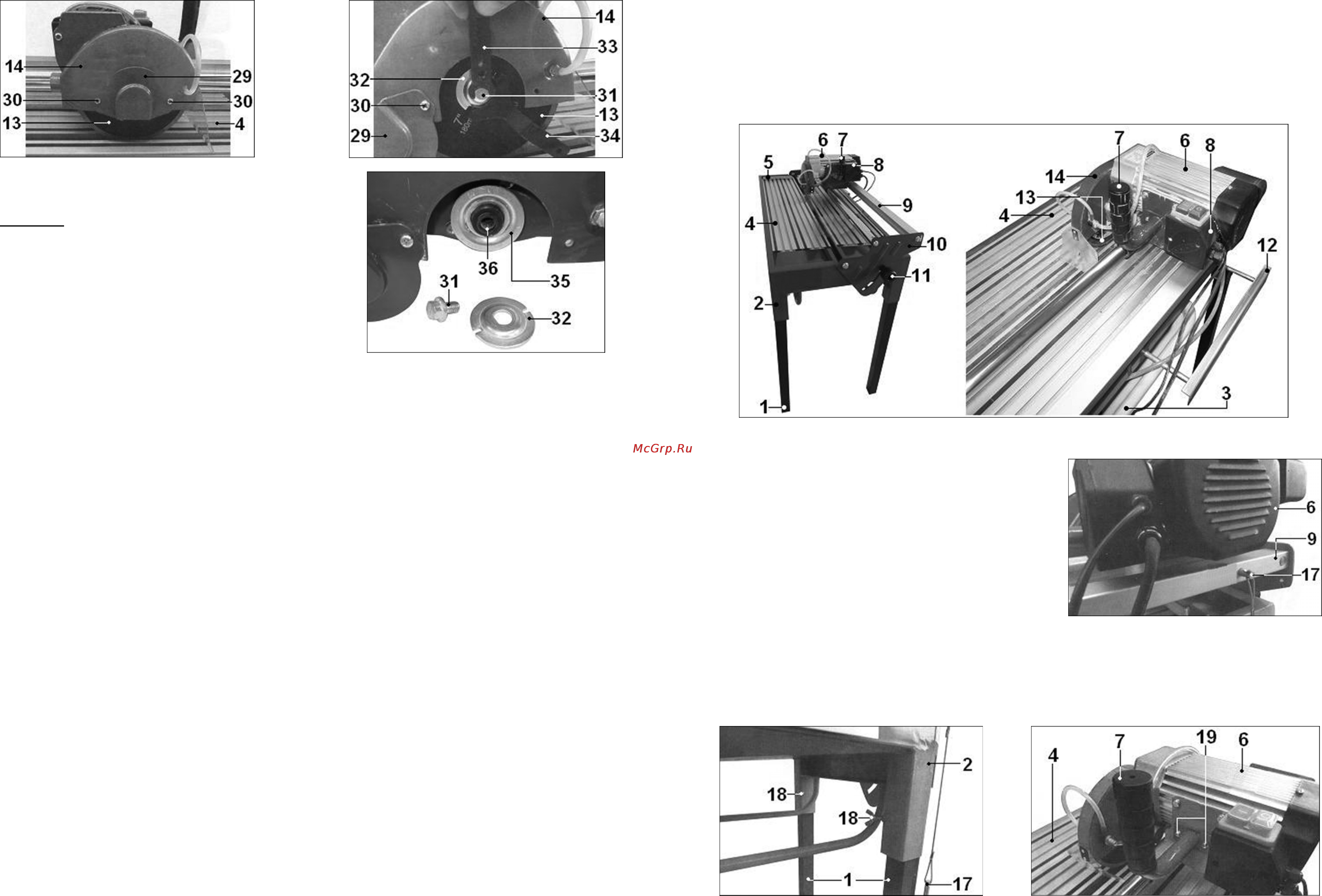

Рис. 13

Рис. 14

на плиткорез внимательно его осмотрите. На нём не

должно быть трещин, сколов и деформаций. Помните,

что режущая часть отрезного диска (13) весьма хрупкая.

Внимание:

Обращайтесь с отрезным диском (13)

осторожно, избегая его ударов и падений.

12.2. Отведите в сторону крышку (29) защитного кожуха

(14) ослабив один и отвинтив второй винт (30).

Демонтируйте отрезной диск (13), для чего, удерживая

специальным ключом (34) внешний фланец (32) и

прилагая усилие против часовой стрелке на ключ (33),

открутите болт (31). Снимите отрезной диск (13).

Проверьте рабочие поверхности шпинделя (36)

фланцев (32 и 35).

12.3. Установите и зафиксируйте новый отрезной диск

Рис. 15

(13) в обратной последовательности.

12.4. Не используйте отрезные диски (13), не соответствующие техническим характеристикам плиткореза

(см.п.2.).

Внимание: Перед установкой нового или долго хранившегося отрезного диска (13) проверьте плоскость режущей

кромки относительно посадочного места отрезного диска (13). Не устанавливайте деформированные отрезные

диски (13).

Примечание: Установка отрезного диска (13) требует особого внимания и некоторых навыков.

Шпиндель

(36) и фланцы (32 и 35) изготовлены отдельными деталями, поэтому обратите внимание на установку

деталей крепления отрезного диска (13) без перекосов. Если после установки отрезного диска (13) наблюдается

биение режущей кромки более 0,2мм, повторяйте установку до устранения биения. Отрезной диск (13) и внешний

фланец (32) удерживайте без перекосов. Надёжно закрепите болтом (31).

13. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ВНИМАНИЕ: Перед началом

любых ремонтных и сервисных работ убедитесь, что плиткорез отсоединён

от питающей розетки.

13.1. Общее обслуживание.

13.1.1. Продолжительная эксплуатация плиткореза с изношенным или повреждённым отрезным диском приводит

к снижению производительности работы и может стать причиной перегрузки двигателя. Замените отрезной диск

на новый сразу, как только заметите, что он изношен или поврежден.

13.1.2. Периодически

удаляйте опилки со всех резьбовых и подвижных узлов и механизмов плиткореза.

13.1.3. По окончанию работы очистите плиткорез от пыли и грязи чистой ветошью. Не используйте для очистки

пластиковых деталей растворители и нефтепродукты.

13.1.4. Очистите приспособления, оснастку и принадлежности.

13.1.5. Периодически проверяйте затяжку всех резьбовых соединений плиткореза и, при необходимости

затягивайте все ослабленные

соединения.

13.1.6. Не допускайте попадания воды на электрические приборы и электродвигатель. При попадании воды

немедленно выключите плиткорез, удалите воду.

13.1.7. Периодически меняйте воду в поддоне и очищайте отверстия водозаборника насоса.

13.2. Хранение и транспортировка.

13.2.1. Храните плиткорез в сухом помещении, оградив от воздействия прямых солнечных лучей покрыв тонким

слоем масла неокрашенные металлические поверхности

13.2.2. Не храните плиткорез в легкодоступном месте и в пределах досягаемости детей.

13.2.3. Для транспортировки плиткореза на дальние расстояния используйте заводскую или иную упаковку,

исключающую повреждение машины и ее компонентов в процессе транспортировки.

13.3. Критерий предельного состояния.

13.3.1. Критериями предельного состояния плиткореза считаются поломки (износ, коррозия, деформация,

старение, трещины или разрушения) узлов

и деталей или их совокупность при невозможности их устранения в

условиях авторизированных сервисных центров оригинальными деталями или экономическая

нецелесообразность проведения ремонта.

Критериями предельного состояния плиткореза Корвет являются:

7. УСТРОЙСТВО Рис. 2

1. Ножка

2. Основание

3. Поддон

4. Стол рабочий

5. Упор фронтальный

6. Электродвигатель

7. Рукоятка

8. Пускатель магнитный

9. Направляющая

10. Консоль

11. Рукоятка фиксирующая

12. Удлинитель рабочего стола

13. Диск отрезной

14. Кожух защитный

Рис. 2

8. ТРАНСПОРТНОЕ ПОЛОЖЕНИЕ (Рис. 3)

8.1. При транспортировке, перемещении и обслуживании

переведите электродвигатель (6) в крайнее положение за

ручку (7) плиткореза и закрепите фиксирующим штифтом (17)

вставив его в отверстие направляющей (9).

8.2. Перед началом работы необходимо вывести плиткорез из

транспортного положения, путем извлечения фиксирующего

штифта (17) из направляющей (9).

Рис. 3

9. СБОРКА

9.1. Установка ножек (Рис.)

9.1.1. Вставьте ножки (1) до упора в специальные гнёзда основания (2). Зафиксируйте положение ножек (1)

барашковыми болтами крепления (18), как показано на Рис.4.

9.1.2. Установите плиткорез на ровной горизонтальной поверхности с учетом веса плиткореза и обрабатываемой

заготовки.

Рис. 4

Рис. 5
