7
9.2. Установка рукоятки (Рис.5)
9.2.1. Установите рукоятку (7) на корпусе электродвигателя (6) и зафиксируйте ее винтами (19).
9.2.2. Для большего удобства применения плиткореза, установка рукоятки (7) допускается с двух сторон
электродвигателя (6).

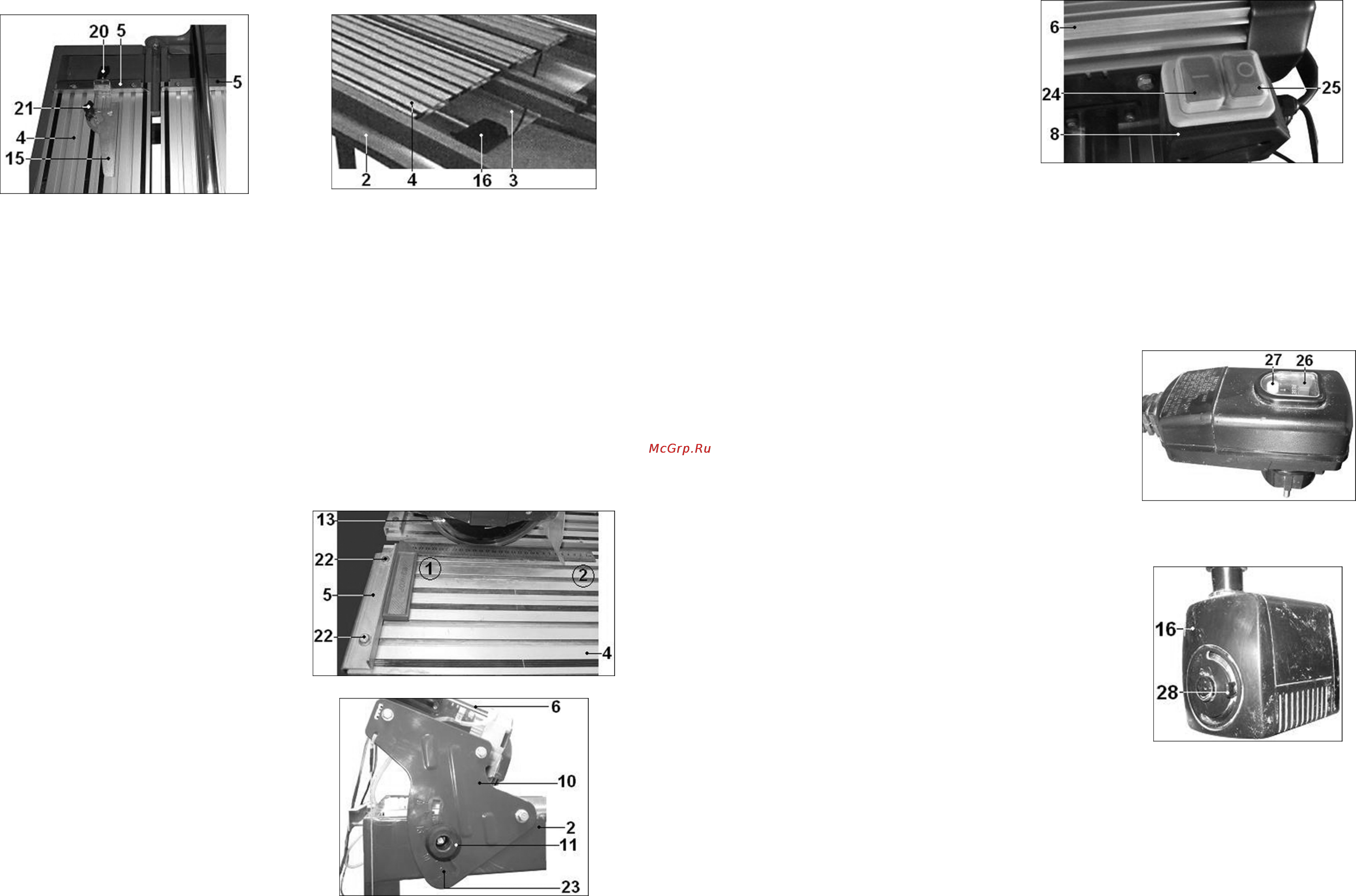

Рис. 6
Рис. 7
9.3. Установка углового упора (Рис. 6)
9.3.1. Угловой упор (15) предназначен для позиционирования плитки под заданным углом к отрезному диску.
Устанавливается на фронтальный упор (5) или на рабочий стол (4).
9.3.2. Ослабьте барашковый винт (20) и установите угловой упор (15) на полку фронтального упора (5).
Зафиксируйте угловой упор (15) в выбранном положении на полке фронтального упора (5) барашковым винтом
(20).
Ослабив барашковую гайку (21) установите необходимый угол по шкале. Зафиксируйте выбранный угол
затянув барашковую гайку (21).
9.4. Установка водяного насоса (Рис. 7)
9.4.1. Установите на основание (2) под рабочий стол (4) поддон (3).
9.4.2. Установите в поддон (3) водяной насос (16) на резиновые ножки.
9.4.3. Проконтролируйте, чтобы водяная трубка и шнур питания водяного насоса (16) не могли быть повреждены в
процессе работы
с плиткорезом.
10. РЕГУЛИРОВКА
Плиткорез точно отрегулирован на заводе - изготовителе, но при транспортировке точность установок
регулировочных винтов может нарушиться.
ВНИМАНИЕ: Перед регулировкой узлов и механизмов плиткореза отключите вилку шнура питания от
розетки электрической сети.
10.1. Регулировка угла резания (Рис.8)
10.1.1. Отключите плиткорез (отсоедините вилку шнура питания от розетки электрической сети).
10.1.2.
За ручку (7) переместите электродвигатель (6) плиткореза в крайнее положение.
10.1.3.Как показано на Рис.8, положите угольник на
рабочий стол (4) вплотную к фронтальному упору (5).
Проверьте параллельность перемещения отрезного
диска (13) в точках 1 и 2. При необходимости ослабьте
болты (22), произведите регулировку угла 90º
фронтального упора (5) относительно отрезного диска
(13). По окончанию регулировки надёжно закрепите
болты (22).
10.1.4. Используя угольник,
угломер или шаблон,
проверьте правильность показания регулируемого
углового упора (15) относительно отрезного диска
(13). При необходимости произведите корректировку
показаний по шкале углового упора (15).
Рис. 8
10.2. Регулировка угла наклона резания (Рис.9)
10.2.1. Ослабьте положение двух рукояток фиксации
(11). Установите отрезной диск (13) в вертикальное
положение на отметку 0º по шкале (23) Рис. 2,9. Затем
проверьте угол 90º положения отрезного диска (13)
относительно рабочего стола (4); при необходимости
произведите корректировку показаний по шкале (23).
Внимание: Перед выполнением ответственных
работ произведите пробную резку плитки с
последующим
инструментальным замером
результатов. При необходимости произведите
корректировку регулировок плиткореза.
Рис. 9
8
11. ОСНОВНЫЕ ОПЕРАЦИИ
В интересах вашей безопасности всегда держите защитный кожух, предусмотренный конструкцией, в
исправном состоянии. При любой неисправности его следует немедленно заменить.
11.1. Принцип работы (Рис. 2,10)
11.1.1. С помощью этого плиткореза можно произвести
разрезание заготовки в размер под углом от 45° до 90°
к ее плоскости, прямой и косой разрез до 45° с
использованием регулируемого углового упора (15) и
комбинированный разрез, совмещая вышеуказанные
операции.
11.1.2. Перед включением убедитесь, что отрезному
диску (13) ничто не мешает, и он имеет свободное
вращение. Включение плиткореза осуществляется
нажатием зеленой кнопки (24) магнитного пускателя
(8). Подавайте отрезной диск (13) к заготовке после
Рис. 10
того, как отрезной диск (13) наберёт максимальную скорость вращения.
11.1.3. Подача отрезного диска (13) к заготовке и скорость подачи резания производится ручным усилием
оператора. Избыточная скорость подачи может привести к поломке электродвигателя (6) и разрушению отрезного
диска (13). Будьте крайне внимательны, следите, чтобы руки оператора не находились во время вращения
отрезного диска (13) на
расстоянии ближе 10 см от него.
11.1.4. На финишной стадии выполнения намеченной операции уделите особое внимание следующему:
- во избежание сколов максимально снижайте скорость подачи отрезного диска (13);
- траектории движения отрезанных частей заготовки.
11.1.5. По завершению выполнения намеченной операции нажмите красную кнопку (25) магнитного пускателя (8),
дождитесь полной остановки отрезного диска (13) и снимите готовую деталь и
обрезки с рабочего стола (4).
11.2. Подготовка к работе (Рис. 2, 11)
11.2.1. Заполните поддон (3) достаточным количеством воды так, чтобы
насос (16) был полностью погружен в воду.
11.2.2. Подключите вилку плиткореза к розетке электросети. Вилка шнура
питания плиткореза оснащена устройством защиты, разрывающим цепь
питания. При срабатывании устройства защиты выявите причину,
вызвавшую срабатывание устройства. После устранения
причины,
включите устройство защиты, нажав на кнопку (26). Для размыкания
контактов устройства защиты нажмите кнопку (27).
11.2.3. Установите размеченную плитку (образец, шаблон) на рабочий
стол (4) до упора в фронтальный упор (5). Совместите разметку на плитке
(образце, шаблоне) с линией реза отрезным диском (13). С боковой
стороны зафиксируйте положение плитки регулируемым угловым упором
(15). В дальнейшем
, не изменяя установок, можно разрезать плитки в
одинаковый размер.
Рис. 11
11.2.4. После включения плиткореза подождите, чтобы отрезной диск (13) достиг максимальной частоты
вращения. Убедитесь, что вода от насоса (16) непрерывно подается в зону резания отрезного диска (13).
11.3. Выполнение работы (Рис. 2,12)
11.3.1. Приступайте к выполнению работ только после того, как
выполнены все настройки и регулировки, и если оператор уверен в
нормальной работе, правильной и
надёжной установке плиткореза.
11.3.2. Осторожно, не приближая рук к отрезному диску (13), подведите
отрезной диск (13) к установленной на рабочем столе (4) плитке.
Скорость подачи отрезного диска (13) должна зависеть от толщины
разрезаемой плитки. Не форсируйте скорость подачи. Если частота
вращения отрезного диска (13) снижается, это означает, что скорость
подачи слишком большая.
11.3.3. Во время резки плитки
в зону резания на отрезной диск (13)
постоянно должна подаваться вода. Если вода не поступает, проверьте
насос (16) и уровень воды в поддоне (3).
Рис.12
11.3.4. Перемещая рычаг (28) по пазу в корпусе водяного насоса (16) отрегулируйте количество подаваемой воды
в зону резания.
12. ЗАМЕНА ОТРЕЗНОГО ДИСКА (Рис. 13-15)
ПРЕДУПРЕЖДЕНИЕ: Перед снятием или установкой отрезного диска, прежде всего, убедитесь в том, что
плиткорез отключен, и вилка шнура питания отсоединена от розетки электрической сети.
12.1. На станке установлен универсальный
отрезной диск (13). При выполнении резания твёрдых или мягких
материалов используйте специально предназначенные отрезные диски. Отрезной диск (13) подлежит замене,
когда режущая часть (напыление) полностью выработалась. Перед установкой отрезного диска (13)
