Сварог MIG 250 F (J33) [11/20] Установка для сварки в среде защитных газов

Содержание

• Руководство по эксплуатации 1
• Содержание 2
• Благодарим вас за то что вы выбрали сварочное оборудование группы компаний 3
• Внимание 3
• Высококачественные материалы используемые при изготовлении этих 3
• Декларация о соответствии 3
• Обслуживании 3
• Сварог созданное в соответствии с принципами безопасности и надежности 3
• Сварочных аппаратов гарантируют полную надежность и простоту в техническом 3
• Меры предосторожности 4
• Серия мю 4
• Горячая заготовка может стать причиной серьезных ожогов 5
• Движущиеся части оборудования могут нанести серьезные 5
• Или взрыв 5
• Магнитные поля могут воздействовать на электронный стимуля 5
• Неисправность оборудования при возникновении любых труд 5
• Неправильная эксплуатация оборудования может вызвать пожар 5
• Ностей обращайтесь за помощью к профессионалам 5
• Тор сердца 5
• Травмы 5
• Общее описание 6
• Серия мю 6
• Основные характеристики 7
• Тип мю 25о эзз мю350 л601 7
• Электрическая схема 7
• Описание панелей управления 8
• Серия mig 8
• Wf 21 334 9
• Wf 2за 9
• Б установка и эксплуатация 10
• Внимание 10
• Серия мю 10

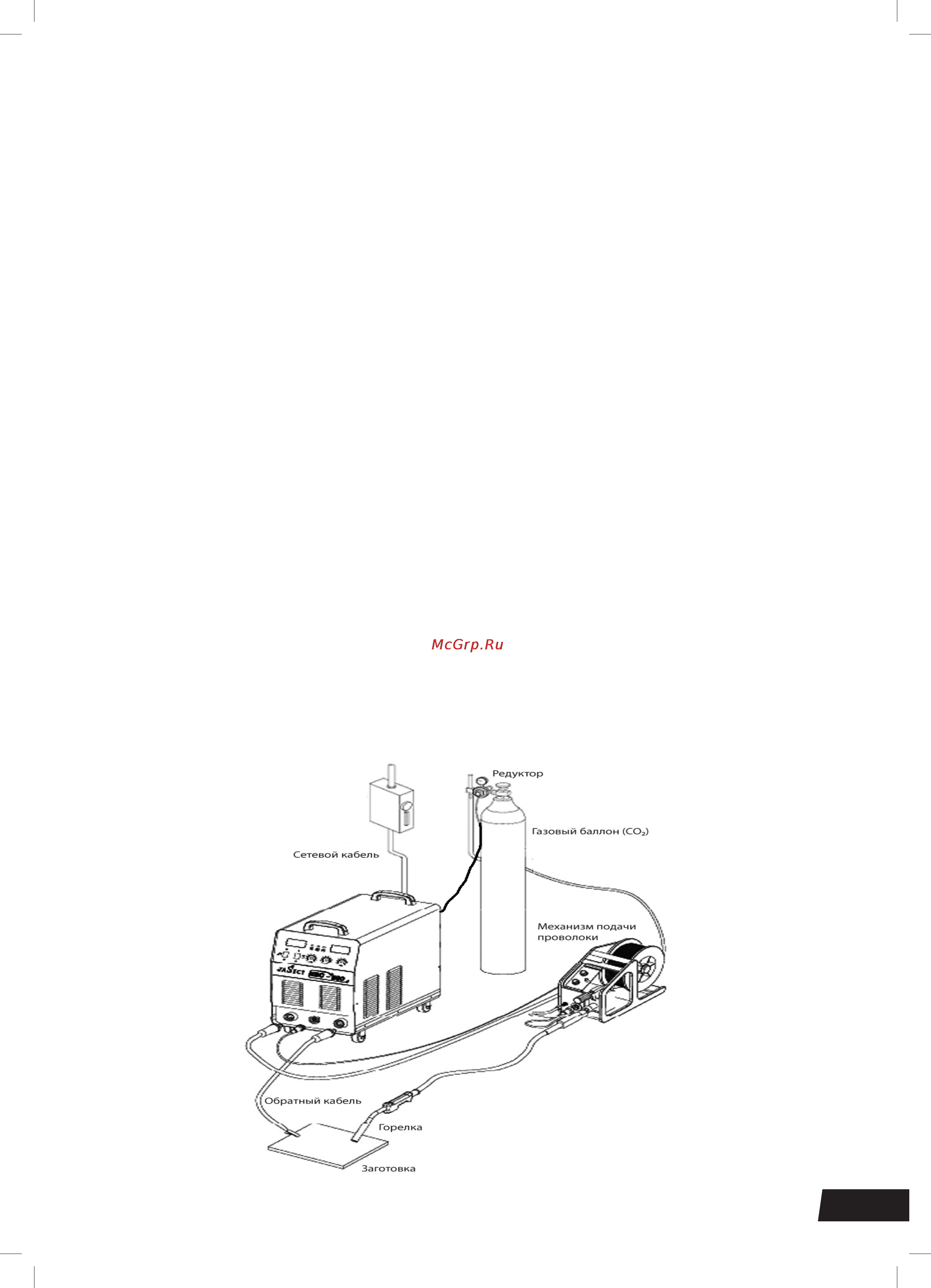

• Схема установки 11
• Установка для сварки в среде защитных газов 11
• Серия мю 12
• Эксплуатация 12
• Параметры для сварки встык пожалуйста изучите приведенные ниже цифры 13
• Рекомендуемые настройки справочные 13
• I мм 14
• Диаметр 14
• Зазор д мм диаметр 14
• Катет шва 14
• Л мин 14
• Листа 1 мм 14
• Мин 14
• Ние в 14
• Объем 14
• Параметры для сварки плоских угловых швов 14
• Параметры для сварки угловых швов в вертикальном положении 14
• Подачи газа 14
• Пожалуйста изучите приведенные ниже цифры 14
• Проволоки 14
• Рабочее напряже 14
• Сварочный 14
• Серия мю 14
• Скорость сварки см 14
• Скорость сварки см мин 14
• Ток а 14
• Толщина 14
• I мм 15
• Диаметр 15
• Катет шва 15
• Л мин 15
• Листа 1 мм 15
• Ние в 15
• Объем 15
• Параметры для сварки внахлест пожалуйста изучите приведенные ниже цифры 15
• Подачи газа 15
• Позиция сварки 15
• Проволоки 15
• Рабочее напряже 15
• Сварочный 15
• Скорость сварки см мин 15
• Ток а 15
• Толщина 15
• Защита от перегрева 16
• Рабочее место 16
• Серия мю 16
• Техника безопасности 16
• Хорошая вентиляция 16
• Чрезмерный уровень сетевого напряжения недопустим 16
• Эксплуатация аппарата при перегрузке запрещена 16
• Внимание 17
• Техническое обслуживание 17
• Устранение неисправностей 17
• Серия мю 18
• Внимание 19
• Данное руководство является неотъемлемой частью аппарата и должно со провождать его при изменении местоположения или перепродаже пользова тель оборудования всегда отвечает за сохранность и разборчивость данного руководства компания ооо инсварком оставляет за собой право изменения содержания руководства в любое время без предварительного уведомления 19
• Меры безопасности данного руководства 19
• Перед использованием изделия внимательно изучить раздел 19
• Транспортировка 19
• Хранение 19
• Tig ac dc pulse 20
• Tig pulse мма 20
• Адреса розничных магазинов в вашем регионе www svarog spb ru раздел контактная информация 20
• В предлагаемой линейке более 70 видов различного сварочного оборудования 20
• Вашему вниманию широкий ассортимент сварочного оборудования одного из веду щих мировых производителей инверторных аппаратов компании jasic technology со ltd компания представлена более чем в 50 странах мира а сварочное обору дование успешно используется в судостроении металлургической отрасли военно промышленном комплексе при строительстве газопроводов на промышленных объ ектах атомной энергетики и в других отраслях 20
• Мма mig 20
• Мульти сварка 20
• По вопросам оптовых поставок обращайтесь по телефону 7 812 325 01 05 20
• Рада предложить под торговой маркой сварог 20
• Сит 20
• Щ saw 20

Похожие устройства

• Сварог MIG 3500 (J93) Инструкция по эксплуатации
• Сварог MIG 160 (J35) Инструкция по эксплуатации
• Профмаш 4613 мо-1у Инструкция по эксплуатации
• Интерскол сс-1000/500 Инструкция по эксплуатации
• Wester mig 90 Инструкция по эксплуатации
• Wester mig 120 Инструкция по эксплуатации
• Wester mig 140 Инструкция по эксплуатации
• Wester mig 180 Инструкция по эксплуатации
• Wester evo 140 Инструкция по эксплуатации
• Wester evo 180 Инструкция по эксплуатации
• Wester evo 220 Инструкция по эксплуатации
• Wester arc 130 Инструкция по эксплуатации
• Wester arc 250 Инструкция по эксплуатации
• Wester wh4 Инструкция по эксплуатации
• Wester wh5 Инструкция по эксплуатации
• Wester wh8 Инструкция по эксплуатации
• Wester wh7 Инструкция по эксплуатации
• Wester mh-10 Инструкция по эксплуатации
• Wester vm-10 Инструкция по эксплуатации
• Wester fps-20 Инструкция по эксплуатации

2 Надежно заземлите аппарат специальным кабелем подсоединяемым к корпусу аппарата 3 Используйте мультиметр для проверки соответствия значения напряжения заданному диа пазону 6 2 1 Установка для сварки в среде защитных газов 1 Подсоедините обратный кабель к разъему в средней части передней панели аппарата и закрутите по часовой стрелке В целях оптимизации сварочного процесса следует использовать обратные кабеля с площадью поперечного сечения 35 мм2 50 мм2 70 мм2 для работы на макси мальном сварочном токе 170 А 250 А и 450 А соответственно Площадь поперечного сечения обратного кабеля должна увеличиваться в соответствии с плотностью тока Рекомендуемое соот ношение силы тока и площади поперечного сечения кабеля 5 А мм2 2 Подсоедините силовой кабель механизма подачи проволоки к разъему в нижней части передней панели аппарата и закрутите по часовой стрелке При выборе сечения кабеля руковод ствуйтесь рекомендациями в п 1 3 Установите сварочную горелку а затем катушку проволоки в механизм подачи таким образом чтобы размер канавки проволокоподающего ролика соответствовал диаметру контактного нако нечника сварочной горелки и диаметру используемой проволоки 4 Одновременно подсоедините кабель управления механизма подачи проволоки к соответству ющему разъему в средней части передней панели сварочного аппарата и нажимайте на регуля тор скорости подачи проволоки до тех пор пока конец проволоки не покажется из сопла горелки 5 Подсоедините газовый шланг идущий от полуавтомата к редуктору газового баллона б Присоедините кабель подогревателя газа к соответствующему разъему 6 2 2 Схема установки Редуктор Заготовка 9
