Инв.№ дубл.Подп. и дата Взам.инв.№
Подп. и дата
Инв.№ подл.
Изм. Лист № докум. Подп. Дата
Копировал Формат А4
Лист
АВЛГ. 411152.033 РЭ

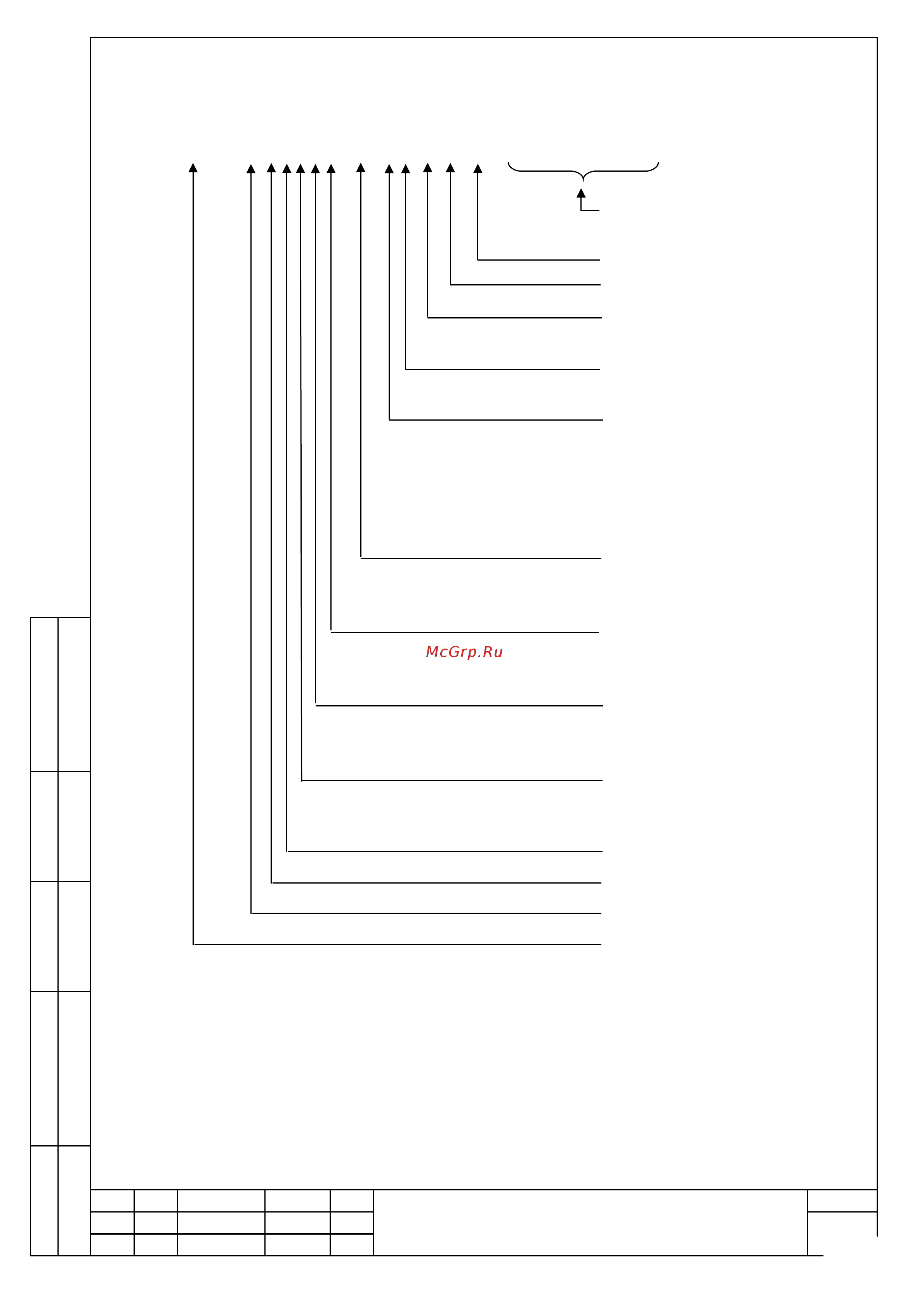

Условное обозначение счётчиков:
«Меркурий 234АRTМ2– 0Х Р O В L1 С. R(С,G,L1,L2,Q,E,F)»
интерфейс 2 (для счётчиков с
индексом М);
интерфейс 1 (CAN);
модем PLC-I;
подсветка ЖКИ (для счётчиков
с внутренним тарификатором);
наличие внутреннего реле
отключения нагрузки;
функция, включающая:
элементы качества
электроэнергии, внешнее
резервное питание, внутреннее
питание интерфейса, профиль,
расширенный журнал событий;
модификации, подразделяемые
по току, напряжению и классу
точности, согласно таблице 2;
двунаправленный (отсутствие
цифры 2 означает, что счётчик
однонаправленный);
наличие сменных модулей
(наличие выхода для
отключения нагрузки);
наличие внутреннего
тарификатора (наличие двух
электронных пломб);
учёт реактивной энергии;
учёт активной энергии;
серия счётчика;
торговая марка счётчика.
Примечания:
1 Индексы в обозначении интерфейса 1 и 2 определяют вид интерфейса:
R – интерфейс RS-485;
L1 – модем PLC-I;
L2 – модем PLC-II;
G – GSM-модем;
E – Ethernet;
Q – модуль измерения качества электроэнергии;
