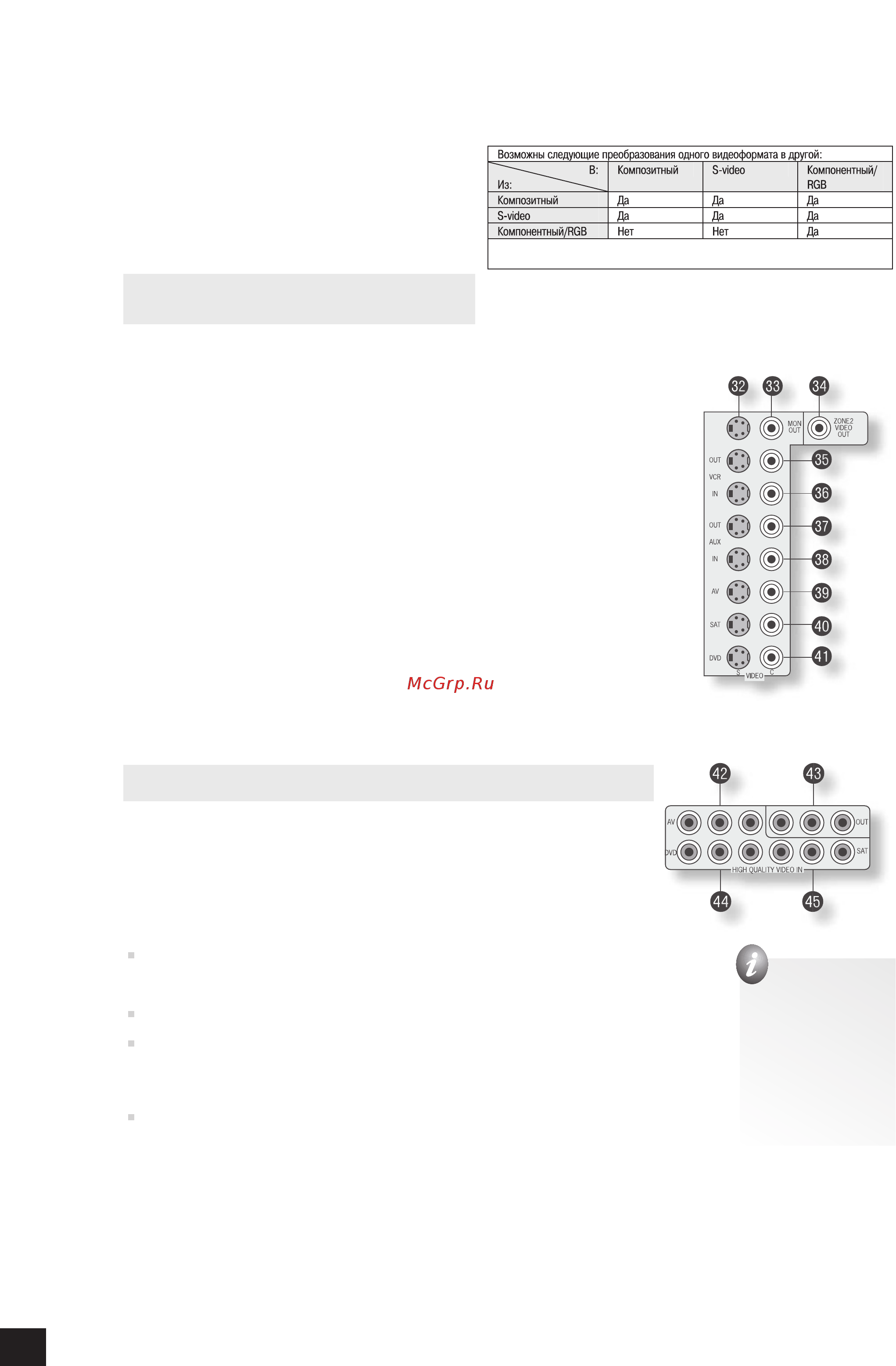

Arcam Diva AVP700 S [8/43] Подключение видеосигналов

AVP700

8

Независимо от избранного типа, подключения необходимо производить следующим образом:

FR (Фронтальный правый канал), FL (Фронтальный левый канал), CEN (Центральный канал): подключайте эти выходы к соответствующим фронтальным входам

вашего усилителя мощности.

SUB: выход на сабвуфер. Подключайте этот выход к входу вашего активного сабвуфера (если он у вас имеется).

LS: выход бокового левого канала. Подключайте его к соответствующему входу усилителя мощности.

RS: выход бокового правого канала. Подключайте его к соответствующему входу усилителя мощности.

Например, для просмотра записи, воспроизводимой видеомагнитофоном,

подключенным к композитному входу, вы можете использовать SVideo или

компонентный/RGB выход AVP700. Это позволит вам использовать

единственное (обычно высококачественное компонентное/RGB) соединение

между AVP700 и устройством отображения.

Имейте в виду, что преобразование HDMIсигнала в любой тип аналогового видеосигнала (или наоборот) невозможно.

Использование композитного/SVideo форматов

(32), (33) MON OUT [Выход на монитор].

Предусмотрены два типа видеовыхода: один формата SVideo и один композитный. Через эти разъемы всегда

передаются одни и те же данные (и если необходимо, их можно использовать оба одновременно). Подключите один

видеомагнитофон), то тип разъема должен соответствовать типу соединения с записывающим устройством (т.е.,

если для записывающего устройства требуется, например, сигнал формата SVideo, то для соединения с источником

должен использоваться разъем S Video).

Если выполнены оба соединения и компонентный/RGB сигнал не подается, то для главной зоны будет

использоваться сигнал, подаваемый на вход SVideo.

(35) VCR OUT [Выход на видеомагнитофон], (37) AUX OUT [Выход на дополнительное устройство].

Подключите один из выходов (SVideo или композитный) к видеовходу вашего видеомагнитофона или

дополнительного устройства. Используемый разъем должен соответствовать типу видеосигнала источника, с

которого вы хотите производить запись (как описано выше). Например, если вы хотите записать сигнал формата S

Video со спутникового ресивера на видеомагнитофон, то разъем для подключения видеомагнитофона также должен

стандарт цветного телевидения NTSC, а RGBсигнал – в Европе.

Входы (42) AV [Аудио/видеоисточник], (44) DVD [DVDплеер], (45) SAT [Ресивер спутникового телевидения].

Подключайте к этим входам видеовыходы ваших источников высококачественного видеосигнала.

(43) HIGH QUALITY VIDEO OUT [Выход высококачественного видеосигнала]. Соедините эти гнезда с

компонентными видеовходами вашего устройства отображения.

Важные замечания о входах и выходах высококачественного видеосигнала

В меню «Video Settings» [Видеонастройки] каждый из этих трех входов высококачественного компонентного видеосигнала можно

по отдельности назначить любому из других входов – например, вход с маркировкой «DVD» может использоваться для

подключения не только DVDплеера, но и любого другого устройства. Более подробную информацию об этом см. на странице

14.

чересстрочной разверткой в формате NTSC или PAL (525 или 625 строк) на сплошном (одноцветном) фоне.

поскольку в этом случае обработка сигнала экранного меню создавала бы на этих выходах неполноценные видеосигналы.

Преобразование видеосигнала для осуществления записи невозможно.

Это значит, что для записи SVideo или композитного сигнала должен

подаваться сигнал того же формата.

Помните, что разъемы для передачи компонентного видеосигнала высокого качества работают независимо от

композитных/SVideo разъемов.

изображение.
