4проводное RGBподключение с использованием разъема SCART
(SCART – это многожильный аудио/видеокабель, обычно применяемый на европейской аудио/видеоаппаратуре.)
Для некоторых видеопроекторов и большинства европейских телевизоров необходимо 4проводное RGBсоединение, осуществляемое через разъем SCART, при
котором сигнал синхронизации подается отдельно от RGBсигнала. В этом случае для обеспечения синхронизации вам необходимо использовать композитный выход
MONITOR OUT [Выход на монитор] §33. Кабель для выполнения 4хпроводного RGBсоединения вы можете купить по месту приобретения ресивера (см. таблицу с
описанием назначения контактов разъема SCART в конце данного руководства). Учтите, что в этом случае помимо RGBсоединения требуется композитное
подключение компонентаисточника и ресивера AVP700, необходимое для передачи дополнительного сигнала синхронизации.
Обратите внимание на то, что входы SCART на телевизорах требуют наличия сигнала управления строкой состояния SCART/RGB перед отображением RGBсигнала. В
случае подключения к разъему SCART при помощи кабеля, тип которого указан на странице 32, управление этим сигналом будет осуществляться от триггерного
(переключаемого) RGBвыхода. Такой кабель можно купить по месту приобретения ресивера.
Ресивер AVP700 не поддерживает ни 5проводное подключение RGB HV, ни 3проводное RGBподключение с синхронизацией по сигналу зеленого.
Интерфейс HDMI
Использование интерфейса HDMI для соединения источника сигнала и дисплея обеспечивает наилучшее качество
изображения. Однако этот тип подключения накладывает ограничения на передачу сигнала и его преобразование.
Ресивер AVP700 имеет два входа типа HDMI; эти входы помечены как «DVD» и «SAT» (DVDплеер и ресивер спутникового
ТВ), которые предполагают наиболее распространенное использование этих разъемов, хотя они могут использоваться
для любого источника HDMIсигналов. Эти входы могут настраиваться для работы с другими источниками сигналов, так
что выбор источника (например, «AUX») определяет один из HDMIвходов, а не обычный вход, связанный с этим
источником.
Важно понять, что источники аналоговых видеосигналов не могут перенаправляться ресивером AVP700 на HDMIвыход, а
сигналы, подаваемые на HDMIвходы, не могут преобразовываться в аналоговые видеосигналы (любого типа). Ресивер
AVP700 действует просто как коммутирующее устройство, выбирая один из входов и направляя его сигнал на выход.
Учитывая вышесказанное, если видеосигнал должен направляться во вторую зону, то необходимо предусмотреть
композитное подключение (как и в случае с высококачественным аналоговым подключением видеосигнала).

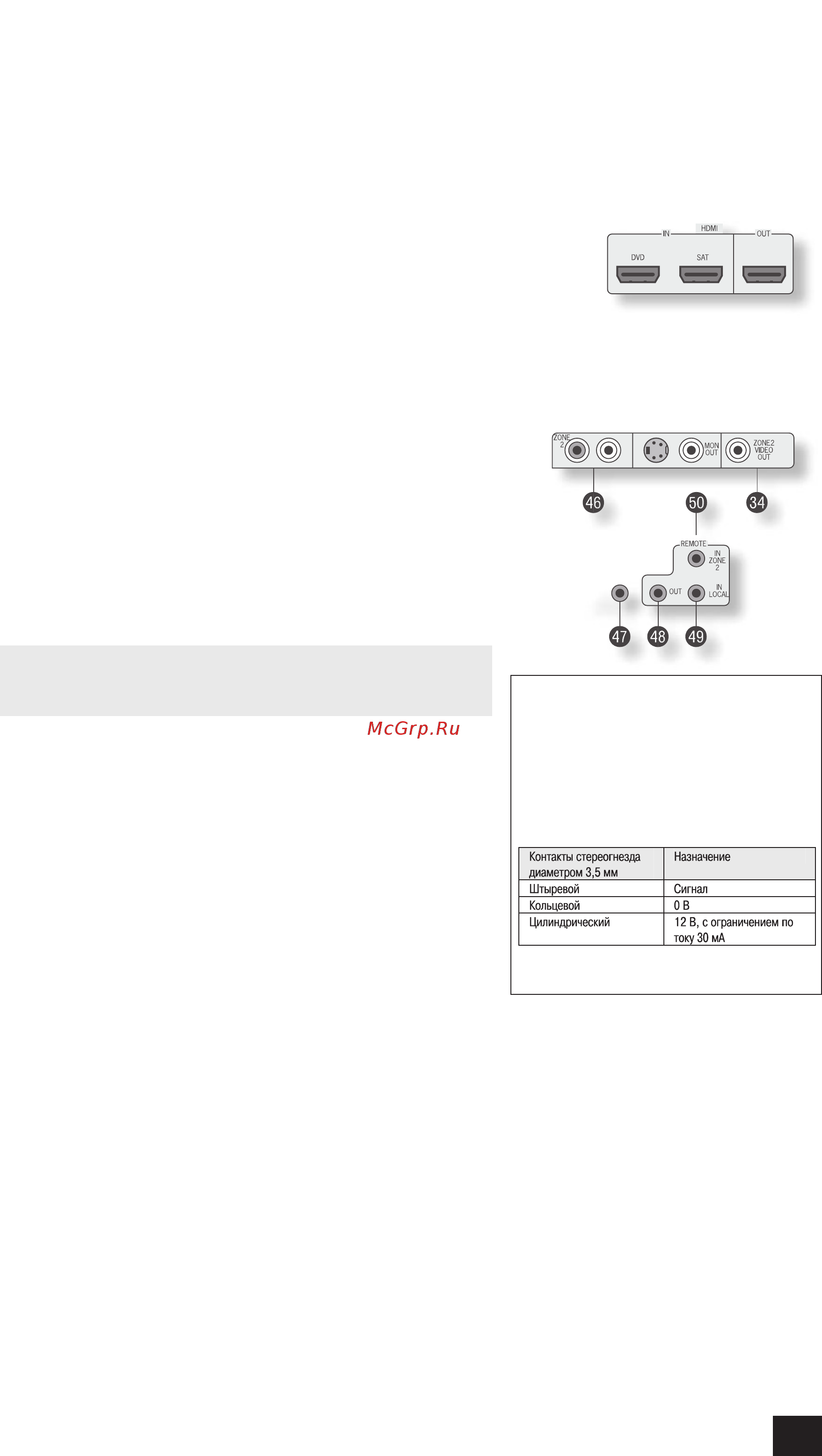

Подключение второй зоны
Ресивер AVP700 обеспечивает передачу аналоговых аудиосигналов и композитных видеосигналов во вторую
зону, например в кухню, спальню или холл, и производит управление этими сигналами независимо от главной
зоны прослушивания/просмотра. Эта вторая комната называется «Зона 2».
Для второй зоны AVP700 подает на выход аудиосигнал линейного уровня, поступающий со стереофонического
аналогового входа, и композитный видеосигнал, поступающий с композитного видеовхода (для выбранного
источника). Необходимость в аналоговых входах обусловлена тем, что AVP700 не обеспечивает аналого
цифрового преобразования, цифровой обработки и цифроаналогового преобразования для сигналов Зоны 2.
AVP700 не осуществляет преобразование видеоформатов для Зоны 2, поэтому также необходимо обеспечить
подачу композитного видеосигнала от источника.
По этим причинам мы рекомендуем, чтобы устройстваисточники сигналов, подключенные к цифровым
входам, подключались и к аналоговым входам. Источники высококачественного видеосигнала форматов
YUV/RGB и SVideo должны подключаться к AVP700 и через композитные выходы, чтобы воспроизводимые ими
сигналы можно было смотреть в Зоне 2.
(46) ZONE 2 OUT [Выход для Зоны 2].
Этот аудиовыход предназначен для Зоны 2. Подключайте эти разъемы к линейному входу вашего
усилителя для Зоны 2.
(34) ZONE 2 VIDEO OUT [Видеовыход для Зоны 2] (композитный видеовыход).
Этот видеовыход предназначен для Зоны 2. Подключайте его к видеодисплею Зоны 2 коаксиальным
кабелем с малыми потерями, имеющим характеристический импеданс 75 Ом.
(50) IN ZONE 2 [Вход для Зоны 2].
Этот вход позволяет дистанционно управлять ресивером AVP700 из Зоны 2 с помощью
инфракрасного пульта дистанционного управления. В таблице справа приведена информация о
подключении пульта.
Подключение пульта ДУ для управления ресивером из Зоны 2
Приемник, совместимый с разъемом (50), выпускается
компанией Xantech (артикул № 29110). Обратитесь,
пожалуйста, для приобретения этого приемника к
зарегистрированному дилеру продукции Xantech, так как на
складах компании ARCAM он отсутствует.
Дополнительную информацию см. на сайте
www.xantech.com.
Контакты 3,5мм разъема дистанционного управления имеют
следующее функциональное назначение:
Приведенные данные соответствуют принятому в Xantech
стандарту для проводной передачи ИКсигналов.
Примечание: Поскольку для Зоны 2 требуется композитный вход, то работа DVDплеера в
режиме прогрессивной (построчной) развертки при одновременном использовании Зоны 2
невозможна, если DVDплеер не может одновременно обеспечить на выходах сигнал
прогрессивной развертки и композитный сигнал.
