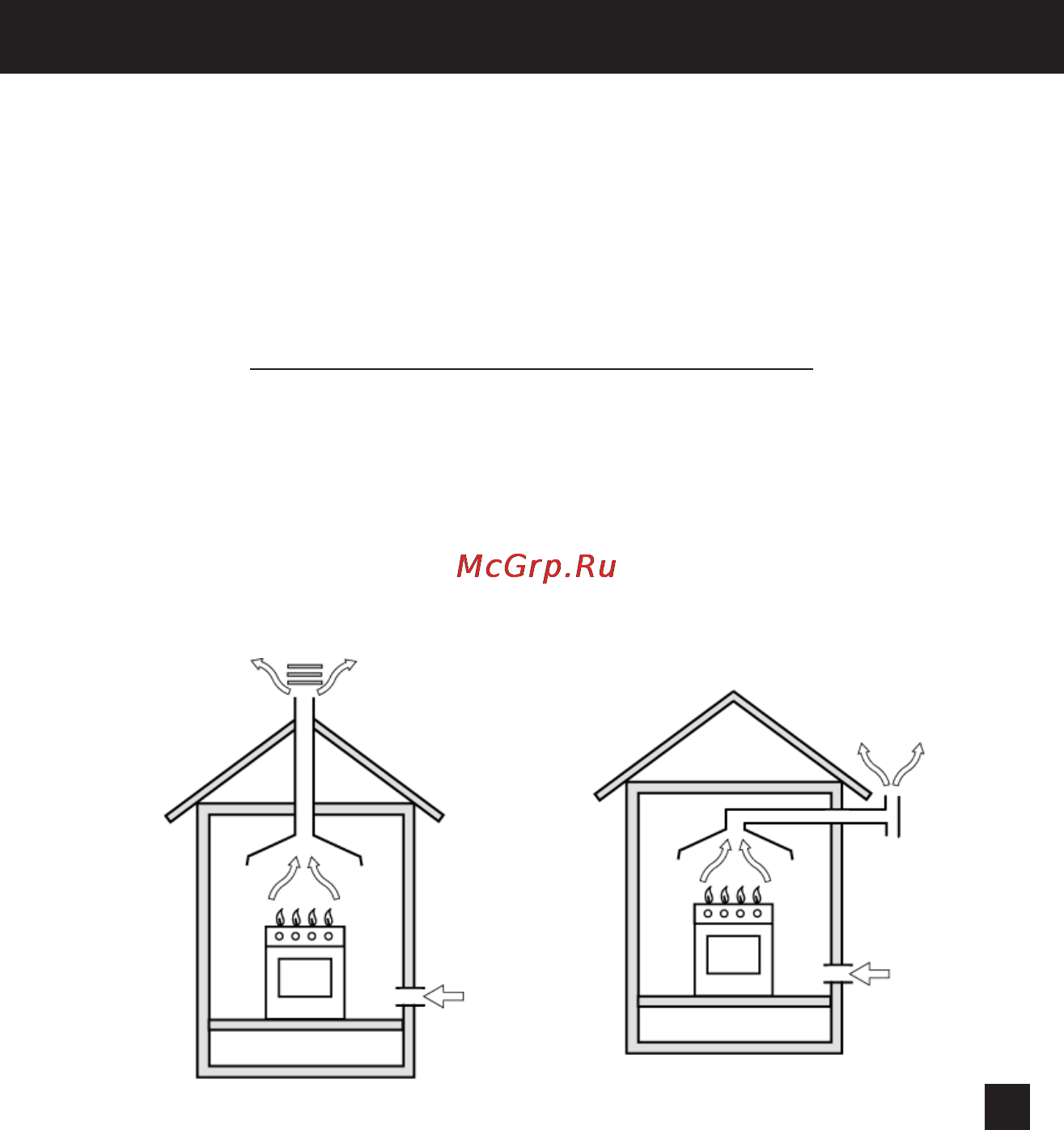

21 Рабочая поверхность нагревается во время использования и сохраняет теп ло после выключения Будьте осторожны не прикасайтесь к оборудова нию пока оно не остыло 22 Не пользуйтесь легко воспламеняющимися веществами вблизи оборудо вания 23 Не используйте неустойчивую или деформированную посуду Располагай те посуду так чтобы ручки не перегревались и чтобы было невозможно опрокинуть посуду случайно задев за ручки 24 При использовании малых кухонных электроприборов рядом с рабочей поверхностью следите чтобы их питающие кабели не касались горячих частей оборудования 25 При возникновении нестандартной ситуации отключите рабочую поверх ность от сети позвоните в авторизованный сервисный центр телефон ко торого указан в гарантийном документе гарантийном талоне сервисной книжке сервисном сертификате 26 Если Вы решили что оборудование больше не годится для эксплуатации сделайте его непригодным для использования отключите от сети обрежь те питающий кабель снимите потенциально опасные части это особенно важно для безопасности детей которые могут играть с неиспользуемыми или выброшенными приборами УСТАНОВКА И ПОДКЛЮЧЕНИЕ Этот раздел предназначен для квалифицированных техников и содержит ин струкции по установке и обслуживанию рабочих поверхностей в соответствии с действующими нормами безопасности Перед любыми работами по наладке обслуживанию отключите рабочую поверхность от электрической сети и т п РЕ 640 ЕЭ РО 740 ЕЭ ТО 740 ТС ЕЭ Расположение Рабочая поверхность должна устанавливаться и использоваться в помещени ях с постоянной вентиляцией для этого необходимо чтобы соблюдались сле дующие требования а Помещение должно иметь вентиляционную систему достаточную для уда ления продуктов сгорания Это может быть вытяжка или электрический вен тилятор который автоматически включается при работе вытяжки рис 1 27 Запрещается изменение конструкции рабочей поверхности и вмешатель ство лиц не уполномоченных Производителем на гарантийный ремонт только для кухонного оборудования б Для надлежащего сгорания в помещение должен поступать свежий воздух Приток воздуха должен составлять не менее 2 м3 час на каждый киловатт мощности устанавливаемого оборудования Воздух может поступать пря мо с улицы через трубу с сечением 100 см2 конструкция которой не допус кает засорения Для оборудования не имеющего устройства безопасности которое предотвращает подачу газа при случайном затухании горения се чение трубы должно быть не менее 200 см3 рис 2 А Кроме того воздух может поступать из смежной комнаты кроме спален и пожароопасных помещений если она имеет подобную же приточную трубу и конструкция двери обеспечивает свободный проход воздуха рис 2 В 4 РЕ 640 ЕЭ РО 740 ЕЭ ТО 740 ТС ЕЭ РЕ 604 РЕ 640 ЕЭ РО 740 ЕЭ ТО 740 ТС ЕЭ РЕ 604 5
