Panasonic WV-SP302E [24/36] Соединение
![Panasonic WV-SP302E [24/36] Соединение](/views2/1013704/page24/bg18.png)
24
Соединение
Внимание:
• ДЛЯ МОДЕЛИ(ЕЙ) UL ПОДСОЕДИНИТЬ ТОЛЬКО К ИСТОЧНИКУ ПИТАНИЯ ПОСТ. Т. 12 В КЛАССА 2.
Перед началом монтажа проводок следует отключить данную камеру и подсоединяемые устройства
от сети питания.
Перед началом монтажа проводок следует подготовить нужные устройства и кабели.

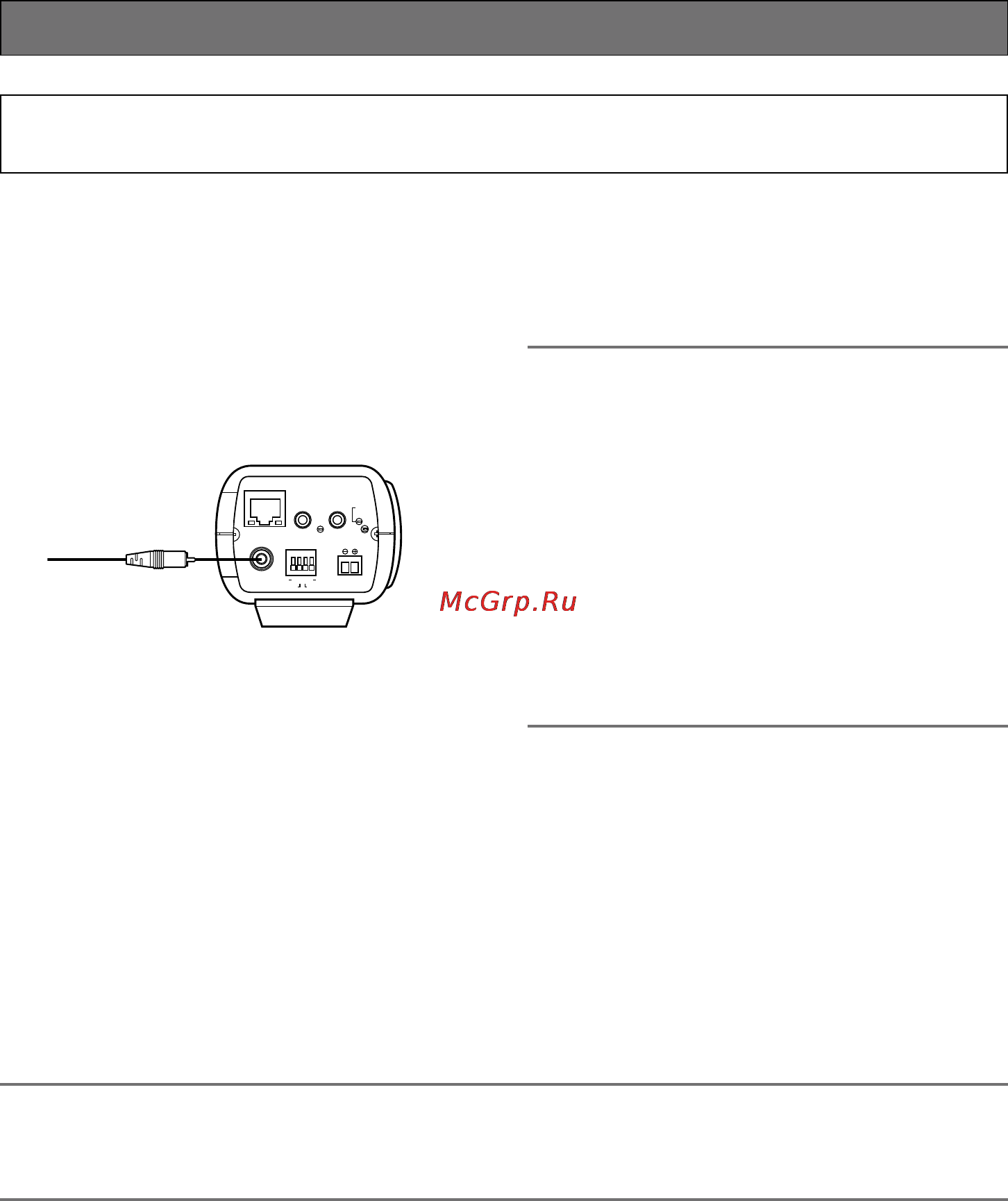

z Подсоединяют кабель с разъемами RCA к
коннектору выхода монитора для регули-
ровки с задней стороны (только для регули-
ровки углового поля зрения).
Важно:
• Коннектор выхода монитора предусмотрен
только для проверки и регулировки угла
поля зрения на видеомониторе при мон-
таже камеры или ее техобслуживании. Он
не предназначен для записи/мониторинга.
• Могут появляться черные полоски по верх-
нему, нижнему, правому и левому краям
экрана. (Это не представляет проблемы, так
как регулировка угля поля зрения не подпа-
дает под влияние.)
• Видеовыход монитора для регулировки не
гарантирует характеристику видеосигналов
или качество изображений.
x
Подсоединяют микрофон к коннектору MIC/LINE IN (для включения функции приема аудиосигналов).
Входное сопротивление: Около 2 kΩ
Рекомендуемая длина кабеля: 1 м и менее (для микрофонного входа)
10 м и менее (для линейного входа)
Рекомендуемый микрофон: Микрофон со сменным модулем питания (опцион)
Присоединяют моно мини-джек (ø3,5 мм).
• Напряжение питания: 2,5 В ±0,5 В
• Рекомендуемая чувствительность микрофона: –48 dB ±3 dB (0 dB=1 V/Pa, 1 kHz)
Важно:
• Подсоединяют/отсоединяют аудиокабели и подключают камеру к сети питания после отключе-
ния устройств аудиовыхода от сети питания. В противном случае может выйти из громкоговори-
теля сильный шум.
c Подсоединяют внешний громкоговоритель со встроенным усилителем к коннектору аудиовыхо-
дов (для включения фукнкции передачи аудиосигналов).
Присоединяют стерео мини-джек (ø3,5 мм) (моно выход).
• Рекомендуемая длина кабеля: 10 м и менее
POWER
10BASE T/100BASE-TX
AUDIO OUT MIC/LINE IN
INITIAL
SET
EXT I/O
SD CARD/ABF
MONITOR OUT
ACT LINK
12V = IN
GND 4 3 2 1
ALARM IN 1/DAY/NIGHT IN
AUX OUT
ALARM OUT
Подсоединить к
видеомонитору
и др.
(Эта иллюстрация представляет WV-SP306.)
