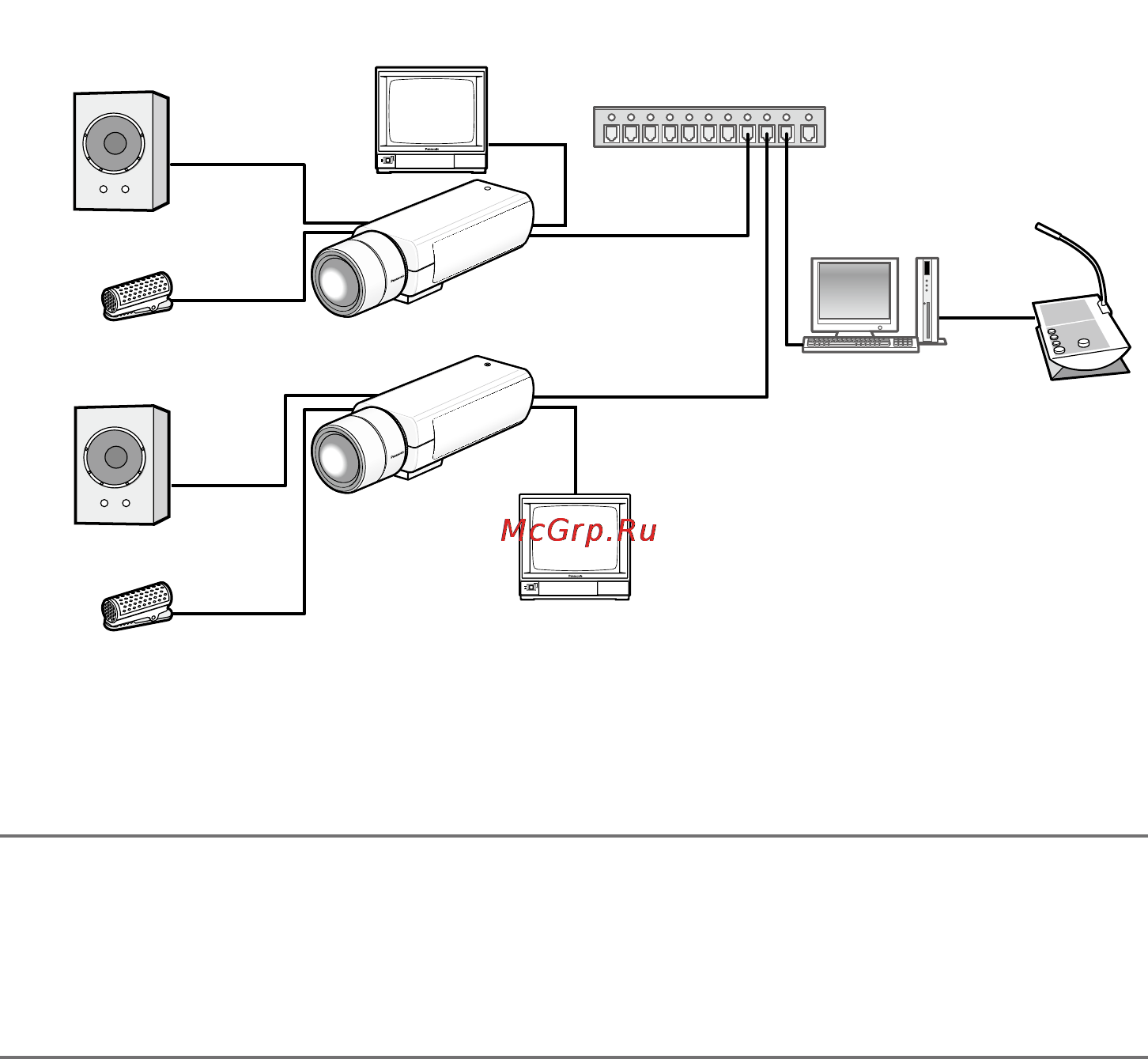

Пример соединения при подключении к сети с использованием
концентратора PoE
<Требуемый кабель>
LAN-кабель (категории 5 или лучше, прямой, STP*)
* Только для PAL-моделей
Важно:
• Видеомонитор используется для проверки регулировки угла поля зрения при монтаже камеры
или ее техобслуживании. Он не предназначен для записи/мониторинга.
• Следует использовать переключающий концентратор или маршрутизатор, совместимый с
10BASE-T/100BASE-TX.
• Для каждой сетевой камеры требуется источник питания. При использовании устройства (кон-
центратора) PoE отпадает необходимость в применении источника питания пост.т. 12 В.
Устройство PoE (концентратор)
ПК
Громкоговоритель со
встроенным усилителем
(опцион)
Громкоговоритель со
встроенным усилителем
(опцион)
Микрофон (опцион)
Микрофон (опцион)
Видеомонитор
(только для регулировки)
Видеомонитор
(только для регулировки)
LAN-кабель (категории 5 или
лучше, прямой, STP*)
LAN-кабель (категории
5 или лучше, прямой,
STP*)
LAN-кабель (категории
5 или лучше, прямой,
STP*)
