Panasonic WV-SP302 [16/36] Крепление объектива
![Panasonic WV-SP302 [16/36] Крепление объектива](/views2/1013704/page16/bg10.png)
16

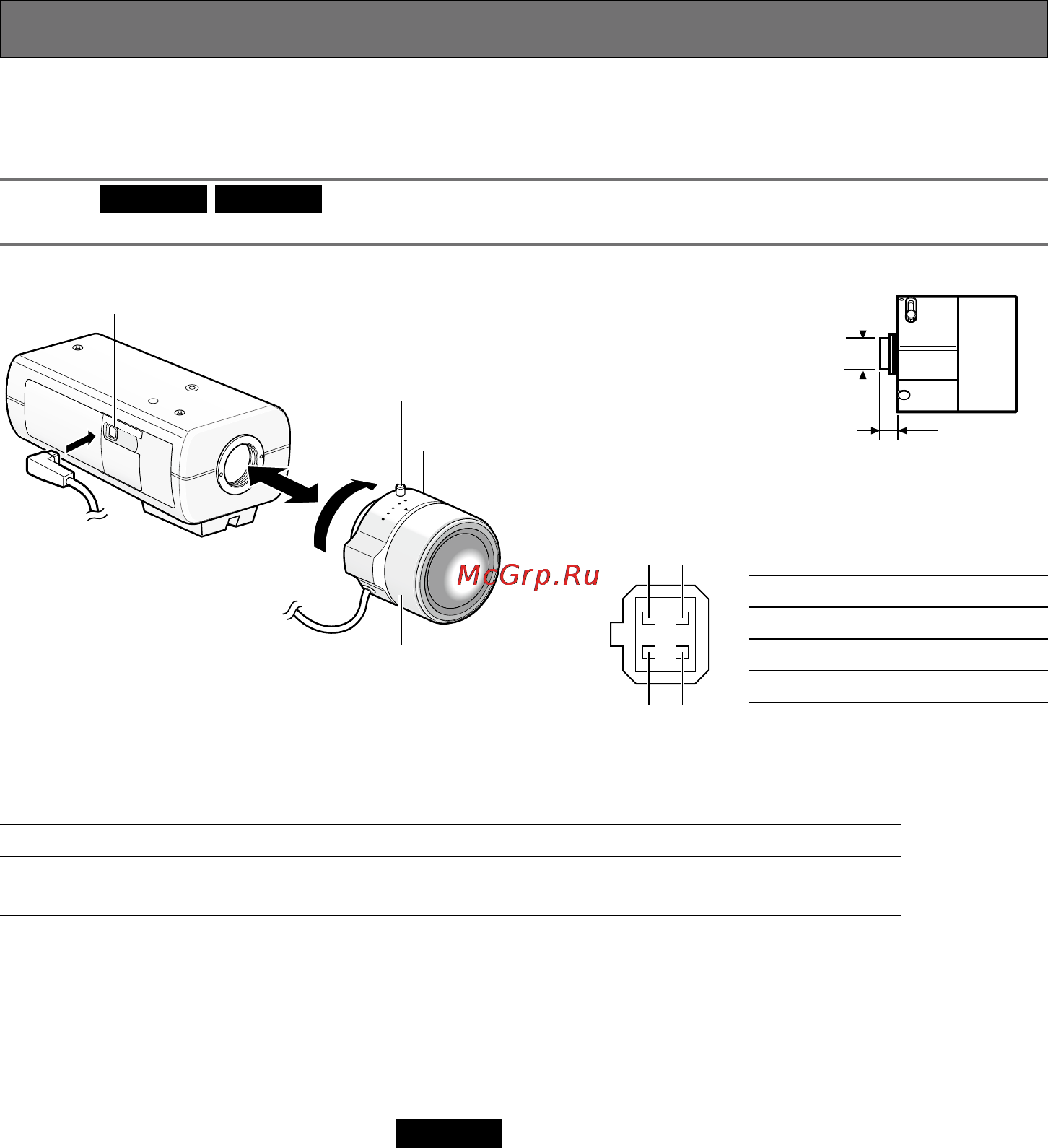

Крепление объектива
Медленно вращая объектив по часовой стрелке, монтируют объектив и подсоелиняют его кабель к
коннектору объектива ALC камеры.
Важно:
SP305
SP302
• Невозможно использовать объективы без регулировки фокуса и трансфокатора.
Опционный специализированный объектив
Наименование изделия Номер модели
Объектив ALC для камер на 1/3-дюймовых ПЗС WV-LZA62/2
2x с переменным фокусным расстоянием (Высокое разрешение)
* Если объектив для видеокамеры на 1/3-дюймовых ПЗС, иной, чем указано выше, монтируется и
камера эксплуатируется с разрешением 1 280 x 720 и выше, то камера не может обеспечивать
полную характеристику высокого разрешения. Рекомендуется использовать специализиро-
ванный объектив с выским разрешением, в особенности, когда уровень освещенности объекта
фотосъемки низок и камера используется с открытой диафрагмой объектива.
Как регулировать фокус
SP306
z Перед регулировкой сбрасывают положение заднего фокуса, удерживая кнопку автоматической
регулировки заднего фокуса в нажатом положении более чем на 5 секунд при включенном пита-
нии. (Данная регулировка может выполняться также и по меню установки. См. инструкцию по экс-
плуатации (PDF).)
x Регулируют угол поля зрения и фокус грубо, регулируя зум и фокус объектива так, чтобы объект
попал в центр на экране, а затем нажимают кнопку автоматической регулировки заднего фокуса,
имеющуюся на боковой стенке камеры (☞ стр. 15), либо включают функцию автоматической
регулировки заднего фокуса по меню установки.
О порядке включения функции автоматической регулировки заднего фокуса по меню установки
см. инструкцию по эксплуатации (PDF).
T
W
Объектив с CS-креплением
(опция)
Ручка фиксирования
фокусного расстояния
Фокусирующее кольцо
Разъем для ALC объектива
Часть, выступающая
за монтажную
поверхность: ø20 мм
и менее
Часть, выступающая за фланцевую
поверхность: 4,5 мм и менее
1 3
2 4
№ контактов
1 Разгрузка @
2 Разгрузка !
3 Драйв !
4 Драйв @
