Panasonic WV-SP302 [21/36] Для монтажа камеры на стену
![Panasonic WV-SP302 [21/36] Для монтажа камеры на стену](/views2/1013704/page21/bg15.png)
21
Проушина для зацепления
страховочного троса
Страховочный трос для
предотвращения падения

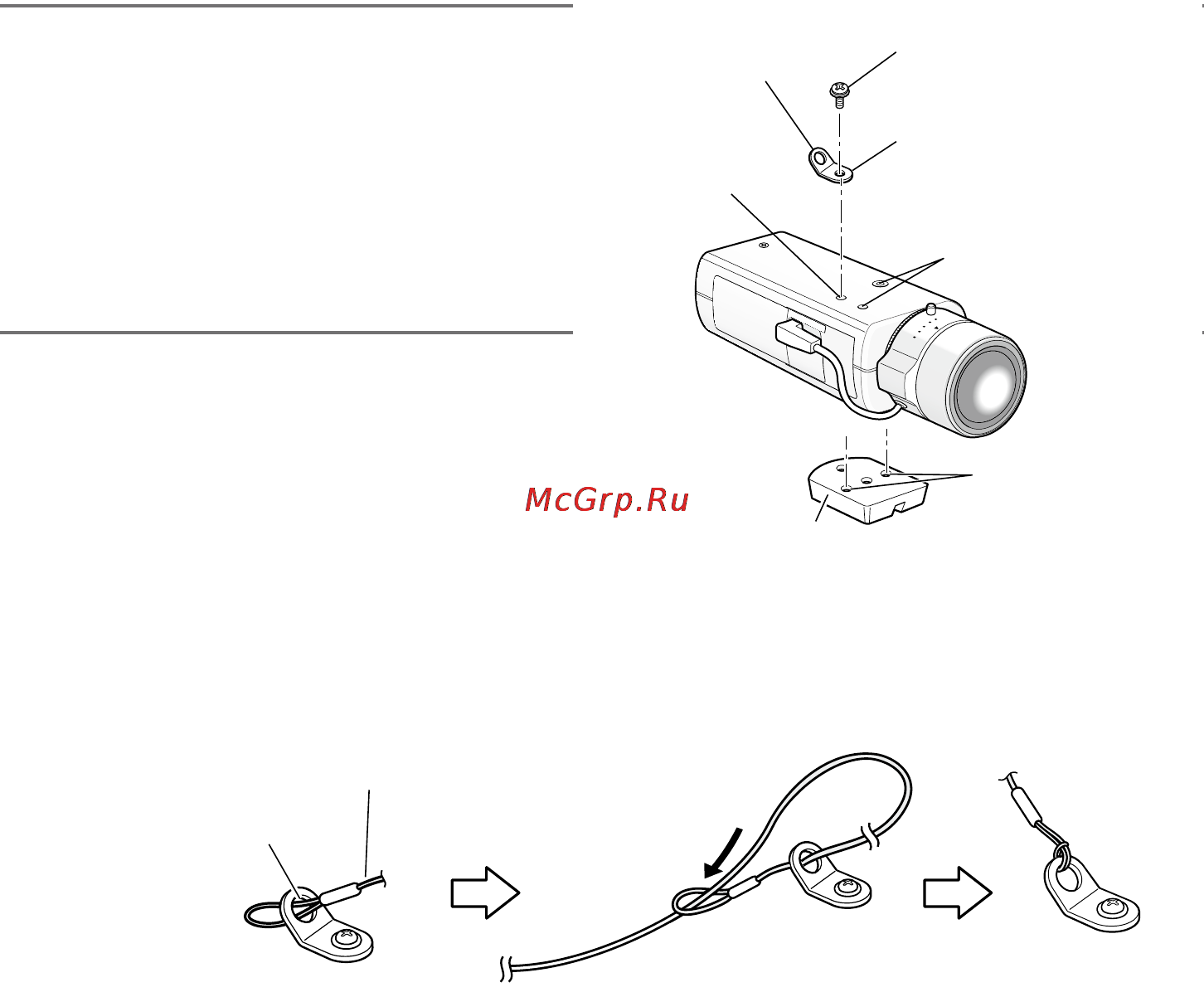

Для монтажа камеры на стену
z Устанавливают треножный монтажный цоколь на нижнуюю поверхность камеры.
К отверстию под винт крепления камеры закрепляют лепесток для крепления страховочного
троса (аксессуар) винтом крепления лепестка для крепления страховочного троса (аксессуар).
Важно:
• Надо обязательно использовать поставлен-
ные винты крепления лепестка для крепле-
ния страховочного троса и снятые винты
крепления цоколя монтажа камеры.
Использование винтов разной длины может
привести к повреждению камеры или ее
падению.
(Рекомендуемый крутящий момент при
затяжке винтов: 0,39 Н·м)
x Зацепляют страховочный трос для предотвращения падения за проушину для зацепления стра-
ховочного троса.
q Пропускают петлю на конце страховочного
троса по проушине для зацепления страхо-
вочного троса.
w Пропускают другой конец страховочного
троса по петле на конце троса.
T
W
Проушина для
зацепления
страховочного
троса
Отверстие
под крепежный
винт
Винт крепления
лепестка для крепления
страховочного троса
(аксессуар)
Лепесток для крепления
страховочного троса для
предотвращения падения к
стене (дополнительный)
* Нельзя использовать
этих отверстий.
Треножный монтажный цоколь
Крепежные винты
