25

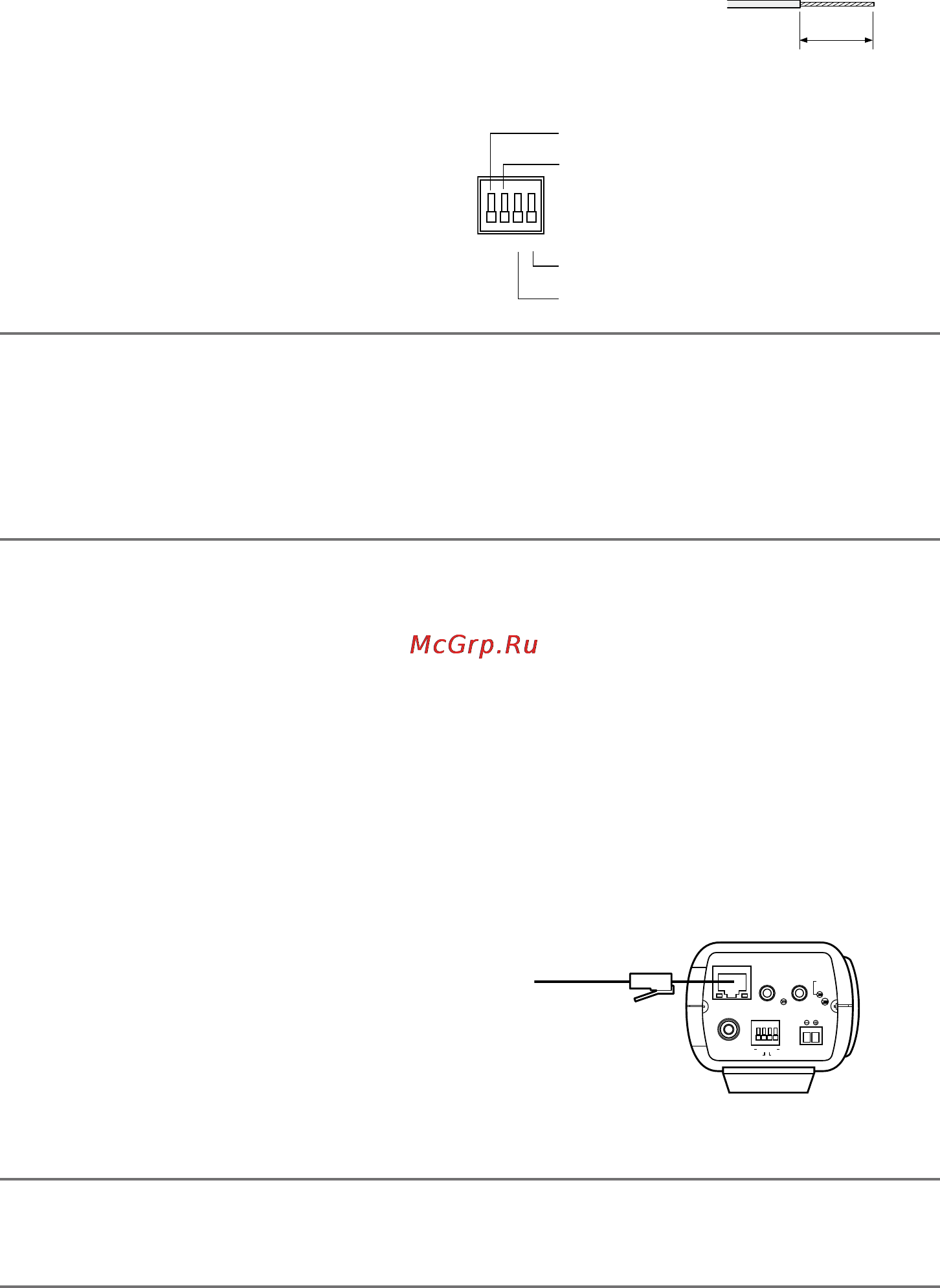

v Подсоединяют внешние устройства к коннектору EXT I/O.
При подсоединении внешнего устройства следует прежде всего
снять наружную оболочку кабеля на длине 9 мм - 10 мм со скру-
чиванием жилы кабеля во избежание короткого замыкания.
Спецификация кабеля (проволок): 22 AWG - 28 AWG
Одножильный, скрученный
Проверяют, не обнажен ли участок жилы со
снятой оболочкой и надежно ли она под-
соединена.
* DAY/NIGHT IN – только для WV-SP306.
Важно:
Не следует подсоединять 2 и более проводки непосредственно к гнезду. При необходимости в
подсоединении 2 и более проводок следует использовать разветвитель.
Подсоединяют внешнее устройство, проверяя и подтверждая, что номинальная характеристика
соответствует вышеуказанной спецификации.
При использовании контактов для подключения вводавывода внешних устройств в качестве
выводных контактов следует убедиться, что они не вызывают столкновение с внешними сигна-
лами.
<Номинальная характеристика>
ALARM OUT, AUX OUT
Спецификация выходов: Выход с открытым коллектором (макс. подведенное напряжение:
пост.т. 20 В)
Открыть: 4 В - 5 В пост.т., с повышением напряжения внутренне
Закрыть: Выходное напряжение 1 В пост.т. и менее (50 мА и менее)
ALARM IN / DAY/NIGHT IN*
Спецификация входов: Вход с замыкающими контактами без напряжения (4 В - 5 В пост.т., с повы
шением напряжения внутренне)
Откл: Разомкнуто или 4 В - 5 В пост. т.
Вкл.: Замкнуть контакты с GND (землей) (требуемый ток возбуждения: 1 мА и более)
* DAY/NIGHT IN – только для WV-SP306.
b Подсоединяют LAN-кабель (категории 5 и лучше,
прямой, STP*) к сетевому коннектору, имеюще-
муся на задней стенке камеры.
* Только для PAL-моделей
n Подсоединяют к источнику питания.
Важно:
Источник питания пост. т. 12 В должен быть изолирован от сетевого питания перем. т.
При включении электропитания может слышаться звук работы, что, однако, не указывает при-
знак неисправности.
Длина снятия оболочки
9 мм - 10 мм
4 3 2 1
r GND
e AUX OUT
w ALARM OUT
q ALARM IN / DAY/NIGHT IN*
POWER
10BASE T/100BASE-TX
AUDIO OUT MIC/LINE IN
EXT I/O
MONITOR OUT
ACT LINK
12V = IN
GND 4 3 2 1
INITIAL
SET
SD CARD/ABF
ALARM IN 1/DAY/NIGHT IN
AUX OUT
ALARM OUT
LAN-кабель
(Эта иллюстрация
представляет WV-SP306.)
