Установка проектора 15
Выбор размера проецируемого изображения
Размер проецируемого изображения зависит от расстояния между объективом
проектора и экраном, выбранного увеличения и формата видеосигнала.
Исходным форматом для данного проектора является 4:3. Чтобы обеспечить
полноформатную 16:9 (широкоэкранную) проекцию изображения, проектор может
менять размер и масштаб широкоэкранного изображения в соответствии с исходной
шириной изображения проектора. При этом высота изображения пропорционально
уменьшается и составляет
75% исходной высоты изображения проектора.
Проектор всегда должен располагаться на ровной горизонтальной плоскости
(например, на столешнице), а его луч должен быть направлен строго
перпендикулярно (90°, под прямым углом) по отношению к горизонтальному центру
экрана. Это позволит предотвратить искажение изображения, вызванное проекцией
под углом (или проекцией на поверхность, расположенную под углом).
При установке
проектора под потолком его необходимо монтировать в перевернутом
положении, чтобы луч проектора имел небольшой наклон вниз.
На рисунке, приведенном на стр 17, показано, что при таком способе проецирования
нижний край изображения смещен по вертикали относительно плоскости проектора.
При установке проектора под потолком это относится к верхнему краю
проецируемого изображения.
Если
проектор располагается на большем удалении от экрана, размер проецируемого
изображения увеличивается, и пропорционально увеличивается вертикальное
смещение.
При определении положения экрана и проектора необходимо учесть как размер
проецируемого изображения, так и величину вертикального смещения, которые
прямо пропорциональны расстоянию от проектора до экрана.
BenQ предлагает таблицу размеров экрана в формате 4:3, чтобы помочь вам
выбрать
идеальное расположение для вашего проектора. Учитывать следует два размера, а
именно, расстояние от центра экрана в перпендикулярной горизонтальной плоскости
(расстояние проецирования) и вертикальное смещение проектора по высоте
относительно горизонтального края экрана (смещение).

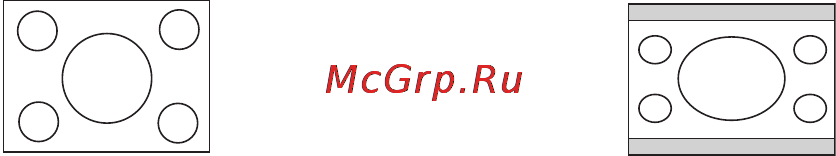

формат изображения 4:3 в области
отображения с форматом 4:3
формат изображения 16:9 в области
отображения с форматом 4:3
