Подключение18
Подключение

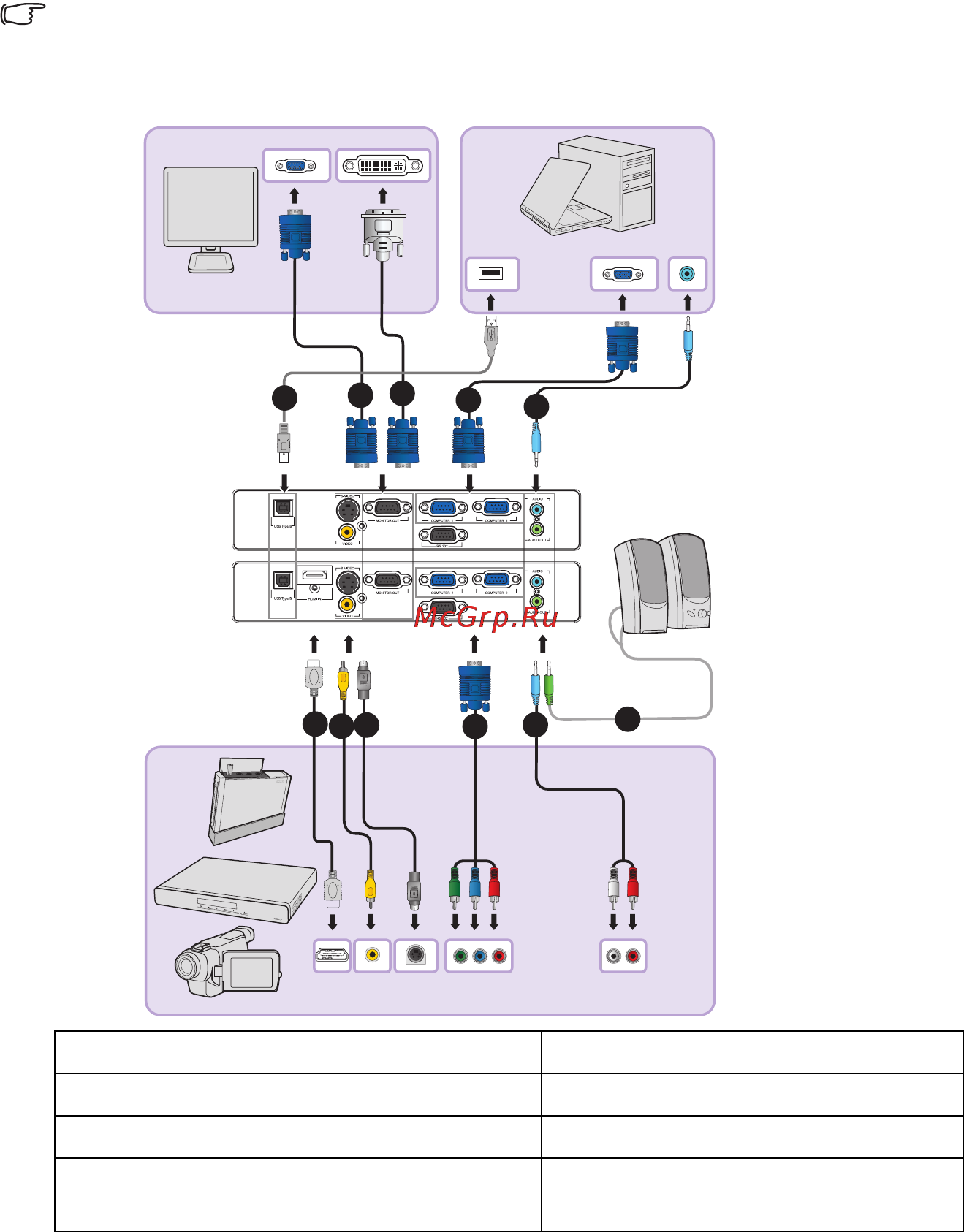

При подключении источника сигнала к проектору обеспечьте следующее:
1. Перед выполнением любых подключений обязательно выключите все
оборудование.
2. Для каждого источника сигнала используйте соответствующий кабель.
3. Кабели должны быть плотно вставлены в разъемы.
• Некоторые из указанных ниже соединительных кабелей могут не входить в комплект
поставки данного проектора (см. "Комплектация" на стр. 8). Они доступны для
приобретения в магазинах электронных товаров.
• Более подробно способы подключения описаны на стр. 19-23.
1. Кабель USB 5. Кабель HDMI
2. Кабель VGA 6. Видеокабель
3. Кабель VGA к DVI-A 7. Кабель S-Video
4. Аудиокабель 8. Кабель-адаптер «Компонентный
видеосигнал к VGA (DSub)»
(MP615P )
(MP625P)
1
2
3
2
4
6
7
8
4
4
5
