Глава 1 Введение 13

РУССКИЙ

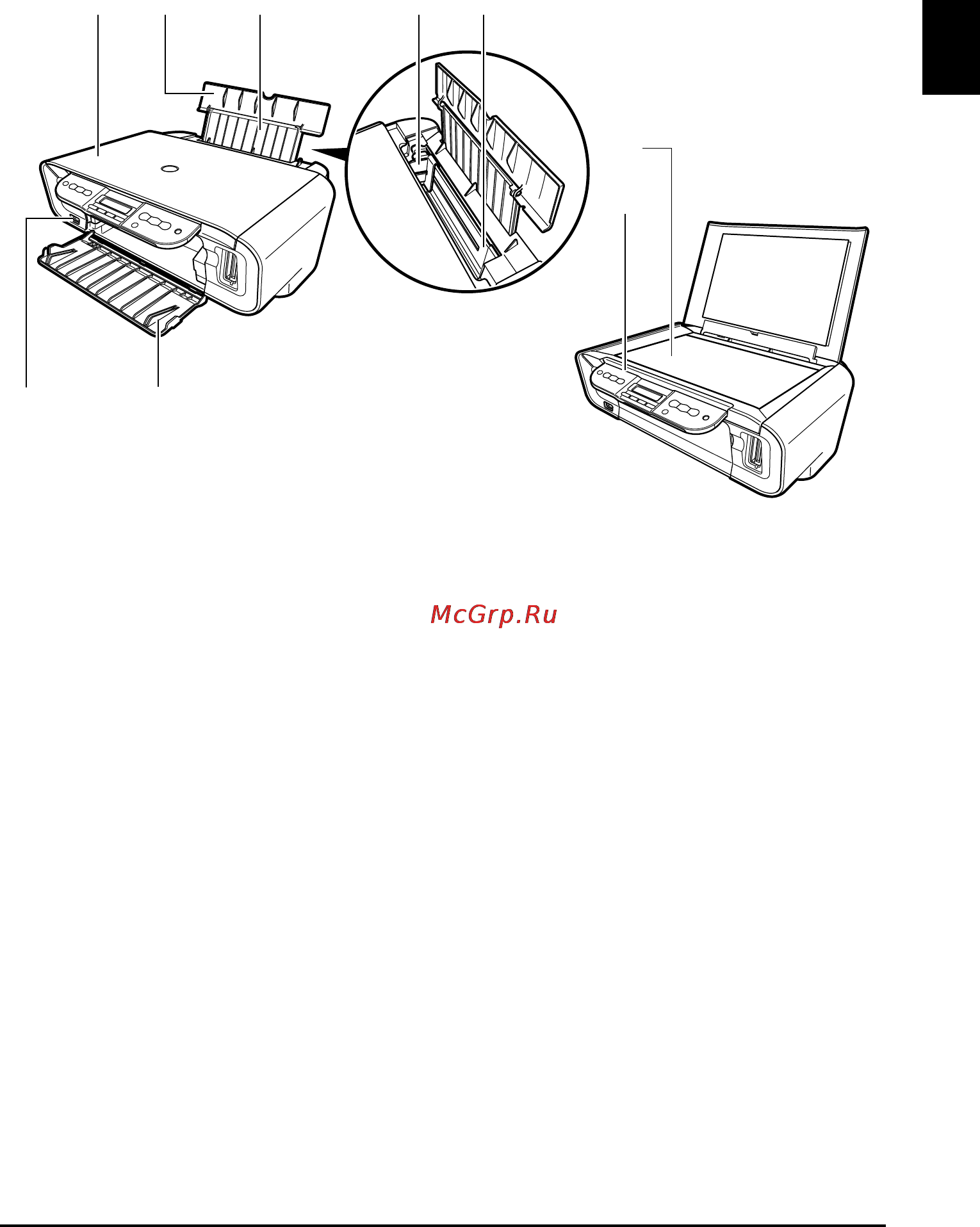

X Элементы аппарата и их функции

Аппарат

z Внешний вид

(1) Крышка документа

Закрывает стекло экспонирования. При загрузке документа на стекло крышку необходимо

поднять.

(2) Подставка для бумаги

Поддерживает бумагу, загружаемую в устройство автоподачи. Перед загрузкой бумаги ее

следует открыть.

(3) Удлинитель подставки для бумаги

Поддерживает бумагу, загружаемую в устройство автоподачи. Перед загрузкой бумаги его

следует вытянуть.

(4) Направляющая бумаги

Левый край загружаемой бумаги должен слегка касаться этой направляющей.

(5) Устройство автоподачи

Предназначено для загрузки бумаги, которая подается автоматически по одному листу.

(6) Лоток вывода бумаги

После печати бумага попадает в этот лоток. Перед началом копирования или печати его

необходимо открывать, а если он не используется, то должен оставаться в аппарате.

(7) Порт автономной печати

Предназначен для подключения к аппарату устройства, поддерживающего технологию

PictBridge или Canon Bubble Jet Direct, с целью печати изображений непосредственно с

камеры.

(8) Стекло экспонирования

На него загружается обрабатываемый документ.

(9) Панель управления

Отображает рабочее состояние аппарата, а также используется для изменения или проверки

параметров каждой функции. Для получения дополнительной информации см. стр.15.

(1) (2) (3) (4)

(6)(7)

(5)

(9)

(8)
