Candy PG 640/1 SX INT [4/16] Монтаж

Монтаж осуществляется за счет по-

купателя. Фирма-производитель эту

усл угу не оказывает. Вероятный ремонт,

запрашиваемый у фирмы-производителя,

который необходим из-за неправильного

монтажа, в счет гарантии не производится.

Варочные панели изготавливаются для

монтажа в столешницу рабочего стола.

Столешница должн а быть толщиной от 25

до 40 мм и устойч ив а к температуре

+100°С. Размеры отверстий для мо нт ажа

варочной панели должны соответствовать

размерам, указан н ы м на рис. 1.

Если варочная па нел ь монтируется в

столешнице, имеющей справа или слева

вертикальную стенку мебели (например, стойку холодильника), она должна

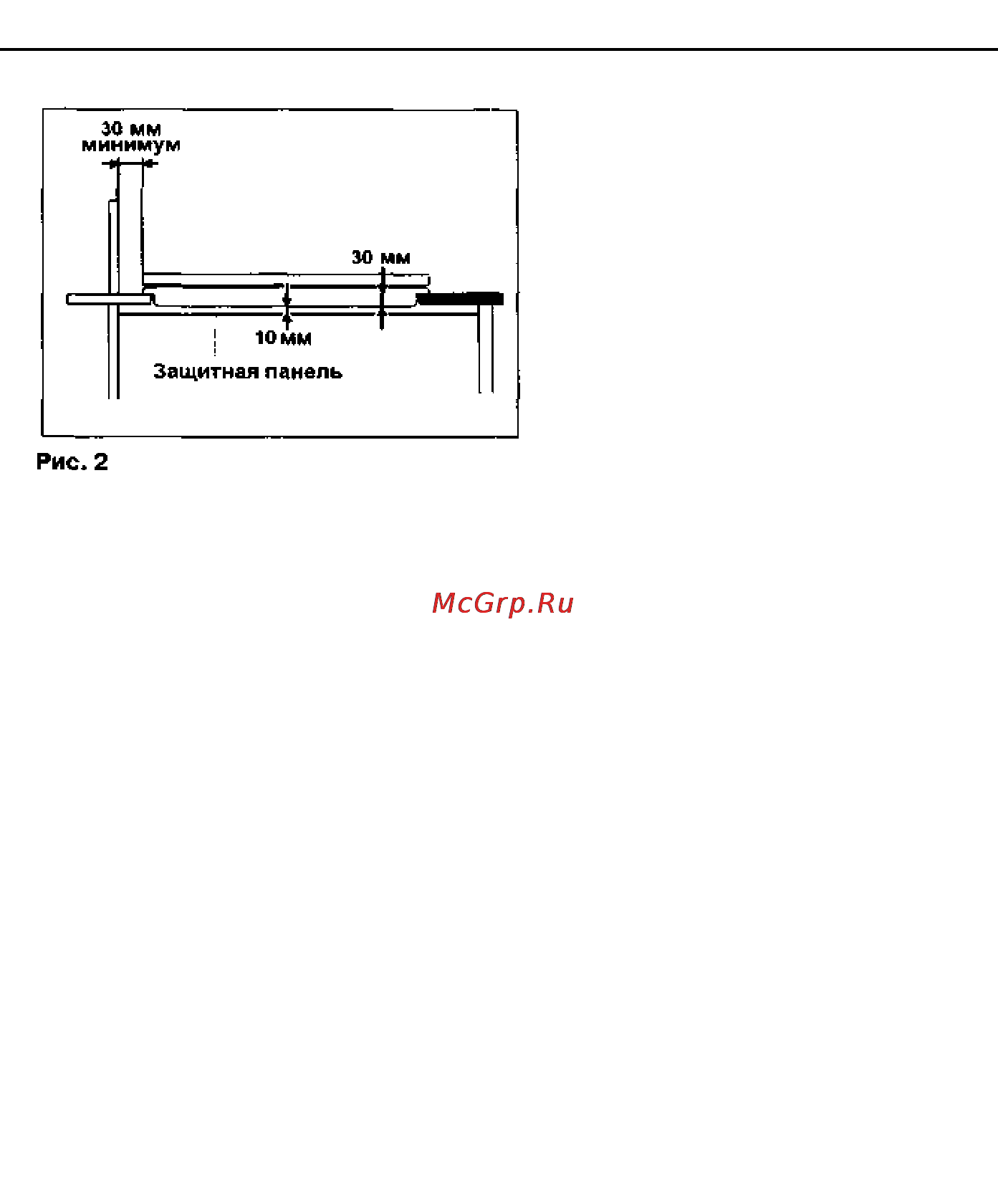

располагаться на расстоянии от этой стенки не менее 30 мм (рис. 2), а от стены до края

варочной панели это расстояние должно быть не мене е 40 мм. Если под вмонтированной

варочной панелью не находится другой прибор (например, духовка), то под варочной

панелью необходимо устано ви ть защит н ую панель (рис. 2). Эта пане л ь должна

располагаться от дна защитного ко жуха прибора на расстоянии не менее 10 мм.

Крепление варочной панели к столешнице осуществляется крепящими скобами из

комплекта поставки. В приборе имеются отверстия, к которым привинчиваются

крепящие скобы.

ВАЖНО! Используйте герметик. Рекомендуется использовать герметик только после

соединения варочн ой панели с газопроводом и регул и ровки пламени горелок.

Соответств ую щи е исследования и четкое проектирование обеспечили услови я, при

которых достигнутые температуры, даже при самых неблагоп риятных режи мах

использования, находятся в границах или ниже температур, установленных

Европейскими дей с твующим и нормами.

В том случае, если под варочной панелью устанавливается другой прибор,

рекоменд уется поместить теплоизоляционны й лист, который обеспечит до-

полнительную защ иту органов управления аппаратуры, смонтированной над этим

прибором.

Варочная панель по нормам

теплоизолируется и может монтироваться вблизи стен,

которые превышают по высоте столешницу рабочего стола (есл и прибор имеет степень

защиты

Y),

а также рядом со стенкой, которая не выступает над столешницей (если

прибор имеет степень защиты

X).

Степень за щиты указана в приведенных таблицах.

МОНТАЖ
