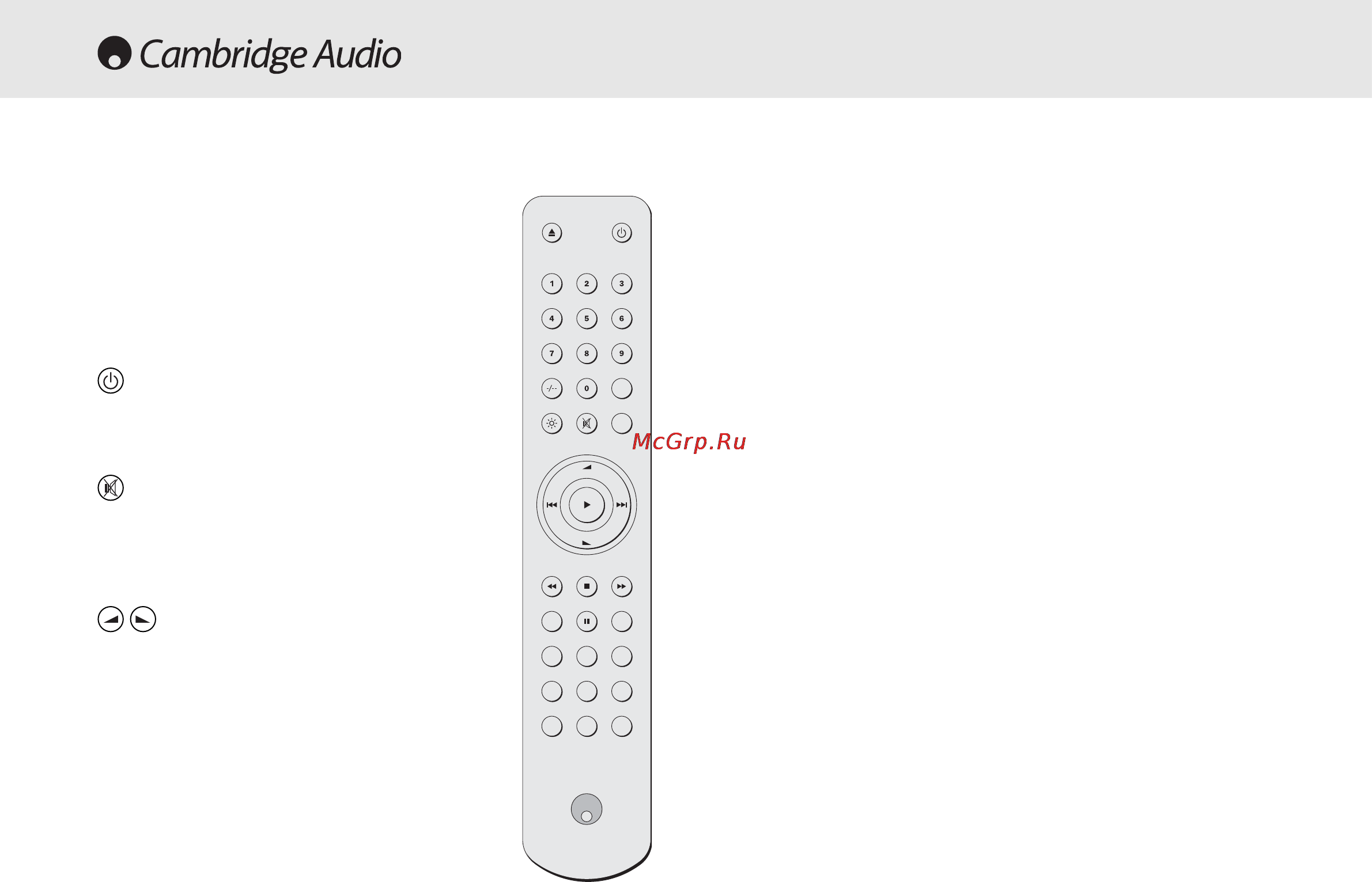

138 Интегральный усилитель серии Azur
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
Усилитель 540A/640A V2.0 снабжен пультом
дистанционного управления Azur Navigator,
который может управлять как этим усилителем,
так и плейерами компакт-дисков серии Azur
компании Cambridge Audio. Для включения ПДУ
вставьте прилагаемые батарейки типа AAA. Ниже
перечислены функции, относящиеся к
усилителю:
Режим ожидания/Включено
(Standby/On)
Переключает усилитель между режимами
Включено (On) и Ожидание (Standby).
Выключение звука (Mute)
Отключает звук усилителя. Признаком режима
отключения звука служит мигание СИД-
индикатора канала. Нажмите снова для отмены
приглушения звука.
Регуляторы громкости (Volume)
Увеличивают или уменьшают громкость на
выходе усилителя.
Aux, CD,Tuner/DAB, DVD,AV/MD,Tape Mon
Шесть кнопок для выбора источников
используются для изменения входного
источника, подсоединенного к усилителю.
Усилители 540A V2.0 и 640A V2.0 снабжены входами/выходами
шины управления, позволяющими устройству принимать
электрическим путем немодулированные команды пульта
дистанционного управления (положительная логика, TTL-уровень)
и, при желании, передавать их к другому устройству. Подобные
команды управления обычно генерируются системами
пользовательской установки (многокомнатными) или удаленными
системами с ИК-приемником.
Разъемы шины управления имеют оранжевую окраску. Также имеется
вход ИК-источника, позволяющий устройству принимать
электрическим путем модулированные команды ИК-пульта ДУ.
Команды на этом входе управляют лишь этим устройством и не
повторяются в демодулированной форме на выходе шины управления.
Кроме того, устройства снабжены 'прямыми' кодами ИК/управления,
а также переключающими кодами для некоторых из их функций,
упрощающими программирование систем пользовательской
установки. Специальные прямые команды Вкл./ Выкл. и Отключение
звука могут стать доступными при помощи прилагаемого пульта ДУ
после обучения систем П.У. следующим образом:
1. Нажмите и не отпускайте кнопку режима ожидания (Standby).
Пульт ДУ сначала генерирует свою команду ожидания
(переключения). Продолжайте нажимать на кнопку, через 12
секунд будет сформирована команда “On (Включить)” усилитель.
Если кнопка не отпускается еще в течение последующих 12 секунд,
будет сформирована команда “Off (Выключить)” усилитель.
2. Нажмите и не отпускайте кнопку отключения звука (Mute). Пульт
ДУ сначала генерирует свою команду отключения звука
(переключения). Продолжайте нажимать на кнопку, через 12
секунд будет сформирована команда “Mute on (Отключить звук)”.
Если кнопка не отпускается еще в течение последующих 12 секунд,
будет сформирована команда “Mute off (Включить звук)”.
Полная таблица кодов для этого изделия доступна на веб-сайте
www.cambridge-audio.com компании Cambridge Audio.
