Интегральный усилитель 540A/640A V2.0
Интегральный усилитель серии Azur 129
Мы благодарим Вас за покупку этого звукового усилителя серии
Azur фирмы Cambridge. Эти модели версии 2 являются частью
нашего стремления к продолжающемуся развитию серии Azur. Мы
надеемся, что Вы оцените результаты, и многие годы будете
получать удовольствие от их прослушивания.
В этих моделях версии 2 мы смогли еще больше улучшить качество звучания
и сделать их более мощными благодаря многим детальным изменениям и
усовершенствованиям, созданным в результате нашей активной
исследовательской программы. Мы также добавили несколько новых
свойств, включая поддержку многокомнатного применения. Вся эта
патентованная разработка размещается внутри нашего низко резонансного,
акустически демпфированного корпуса. Обеспечивается также
функционирование системы дистанционного управления Azur Navigator,
обеспечивающей полное управление вашим усилителем на расстоянии при
помощи привлекательного и легкого в использовании пульта ДУ.
Об усилителе 540A V2.0
Усилитель 540A V2.0 характеризуется наличием ступени нового
предварительного усилителя с буферизованными входами для снижения
перекрёстных помех и улучшенного воспроизведения стереозвука, в то
время как выход для наушников теперь снабжен отдельным оконечным
усилителем класса A для наушников. Ступень усиления была
переработана с применением новых малошумящих входных
транзисторов, специального задающего каскада для управления блоком
питания, новой топологии усилителя напряжения и раздельных
источников тока для усилителя напряжения и предварительных
ступеней для задающих каскадов. Все эти улучшения первоначальных
схем способствуют подъему качества звука на новый уровень.
Используются новый радиатор и трансформатор, и выходная мощность
теперь 60 Вт на канал (при 50 Вт на канал у модели V1).
Об усилителе 640A V2.0
Включая все перечисленные выше усовершенствования, усилитель
640A V2.0 также имеет раздельные вторичные обмотки трансформатора
для левого и правого каналов, спаренные выпрямители и раздельные
блоки питания для дуального действия левого и правого усилителей
мощности в режиме моно. Используются радиатор и трансформатор
большего размера, и выходная мощность теперь 75 Вт на канал (при 65
Вт на канал у модели V1).
Система Incognito Ready / Применение
пользовательской установки
Оба усилителя 540A V2.0 и 640A V2.0 теперь снабжены выходами для
новой системы Incognito компании Cambridge Audio. При подключении
одной или двух внешних клавиатур системы Incognito и блока питания
ваш усилитель V2.0 может стать центральной частью простой
многокомнатной системы. Кроме того, имеются входы/выходы шины
управления и вход ИК-источника для облегчения интеграции этих
блоков в пользовательские системы установки.
Качество работы вашего усилителя V2.0 зависит от той системы, к
которой он подключен. Не следует экономить на ваших источниках
входных сигналов, динамиках или кабельной проводке. Естественно, мы
настоятельно рекомендуем модели из серии Azur компании Cambridge
Audio, которые были разработаны на основе точно таких же стандартов,
как наши усилители. Ваш поставщик также может снабдить Вас
высококачественными кабельными соединениями компании Cambridge
Audio для гарантии того, чтобы ваша система полностью реализовала
свои возможности.
Мы благодарны Вам за то, что Вы уделили время на чтение этого
руководства, мы советуем сохранить его для использования в будущем.

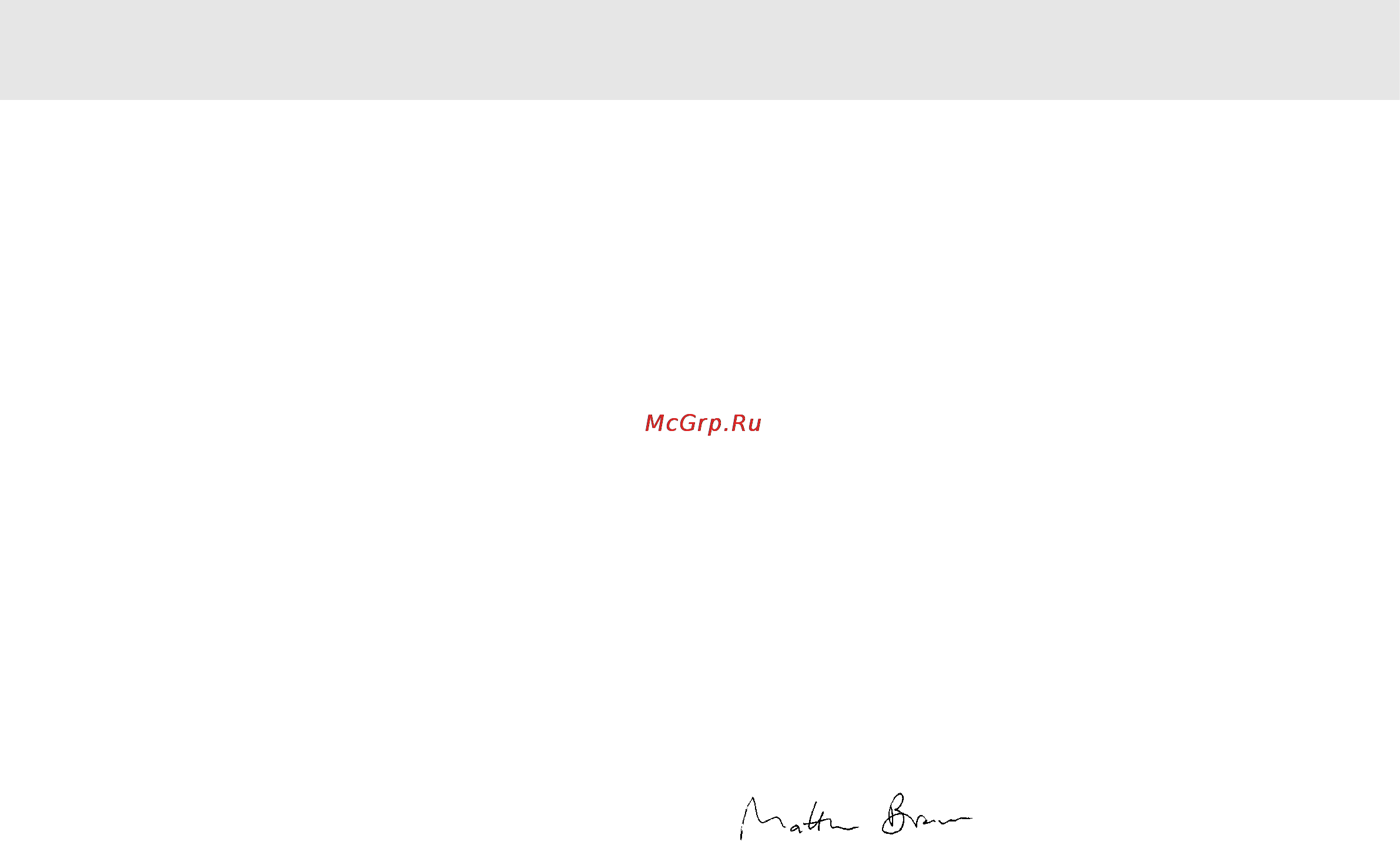

Matthew Bramble
Технический директор
