Bdi Vista 9960 Silver [2/4] Ff фронталь ная панель

E x 4

G x 1

FF FB

HTL

HTR

HBL

HBR

Мебель для домашнего кинотеатра Vista™

Конструкция вашей мебели для домашнего кинотеатра Deploy™

предусматривает простоту сборки. Во избежание ущерба внимательно

изучите данную инструкцию.

Размещение и эксплуа-

тация

Модель Vista™ предназначе-

на для размещения на ров-

ных поверхностях в помеще-

ниях. Производите очистку

стеклянных поверхностей с

помощью стеклоочистите-

ля, а стальных и деревянных

деталей с помощью влажной

ткани.

Разработка – Луис А. Лара.

Защищено патентом США #D474047

Vista тм является торговой маркой

Becker Designed, Inc. Все права

защищены.2006 Becker Designed, Inc.

В – регули-

руемые ножки

х 5

Горизонтальная мон-

тажная планка х 2

Начало!

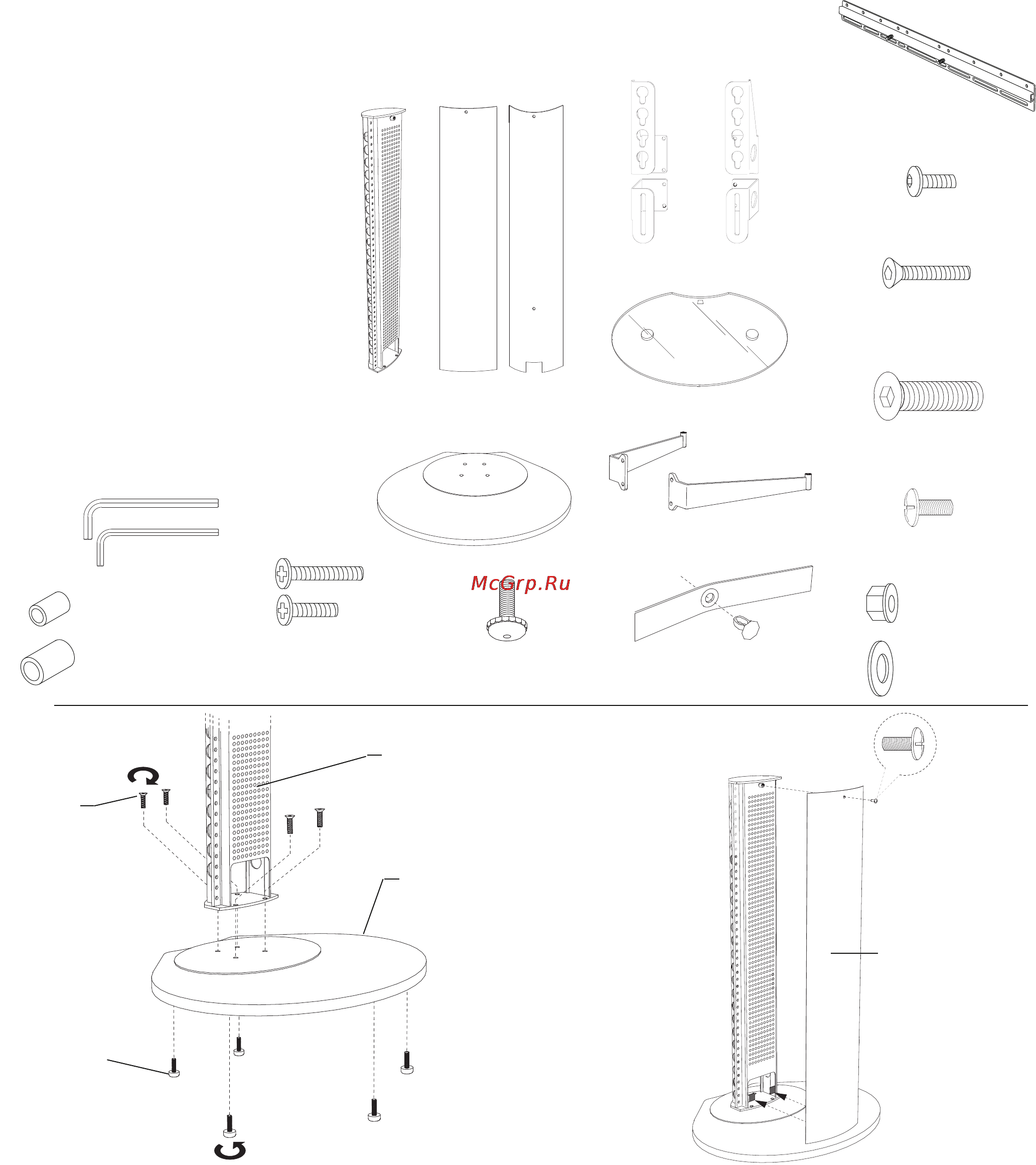

1. Распакуйте и идентифицируйте детали, пере-

численные на предыдущей странице

Сборку конструкции следует производить на мягкой

поверхности, например, на ковре. Если какие-либо

детали отсутствуют или повреждены, обратитесь

в контактное Бюро обслуживания BDI по адресу:

customerservice@bdiusa.com. по всем остальным

вопросам обращайтесь к местному дистрибьютору

продукции BDI.

2. Установка ножек.

Вставьте регулируемые ножки (В) в отверстия, распо-

ложенные на обратной стороне основания (А) (Рис.1)

3. Прикрепите каркас (D) к основанию (А) с по-

мощью 4 винтов с плоской головкой 3/8х1.25” (E) и

большого шестигранного ключа, входящего в ком-

плект поставки (Рис.1)

4. Прикрепите фронтальную защитную панель

(F) к лицевой стороне каркаса с помощью длинных

винтов с головкой Phillips 5/8” (G), как показано на

рис.2. Нижний край панели прикрепляется с помощью

липучки (ленты Velcro). Примечание: фронтальная за-

щитная панель имеет более плоский изгиб. В нижней

части тыловой панели имеется вырез.

D – каркас

х 1

FF и FB – фрон-

тальная и тыловая

защитные панели х

1 каждая

Экранные скобы

О – стеклянная полка

х 2 с моделью 9960

I - винт типа Pan

head 5/16 x .75” x 16

P – винт с плоской

головкой М8х1.5” x 4

(с 9960)

Е – винт с плоской го-

ловкой 3/8х1.25” x 4

G – серебряный винт

с головкой Phillips x 3

M – гайка х 4

L – шайба х 4

Шестигранный

ключ большой

Шестигранный

ключ малый

Т – малая распорная

втулка х 4

U – большая распор-

ная втулка х 4

V – монтажные винты с

головкой Phillips (разных

размеров) х 32

А – основание

В – регулируе-

мые ножки х 5

N – полочные скобы 2 левые

+ 2 правые (с 9960)

Хомут для прокладки кабелей

и пластиковый зажим х 3

Рисунок 1 Рисунок 2

D – каркас

А – основание

FF – фронталь-

ная панель
