I x 16
HTL
P x 4
HBL
HTR
HBR
Рисунок 3

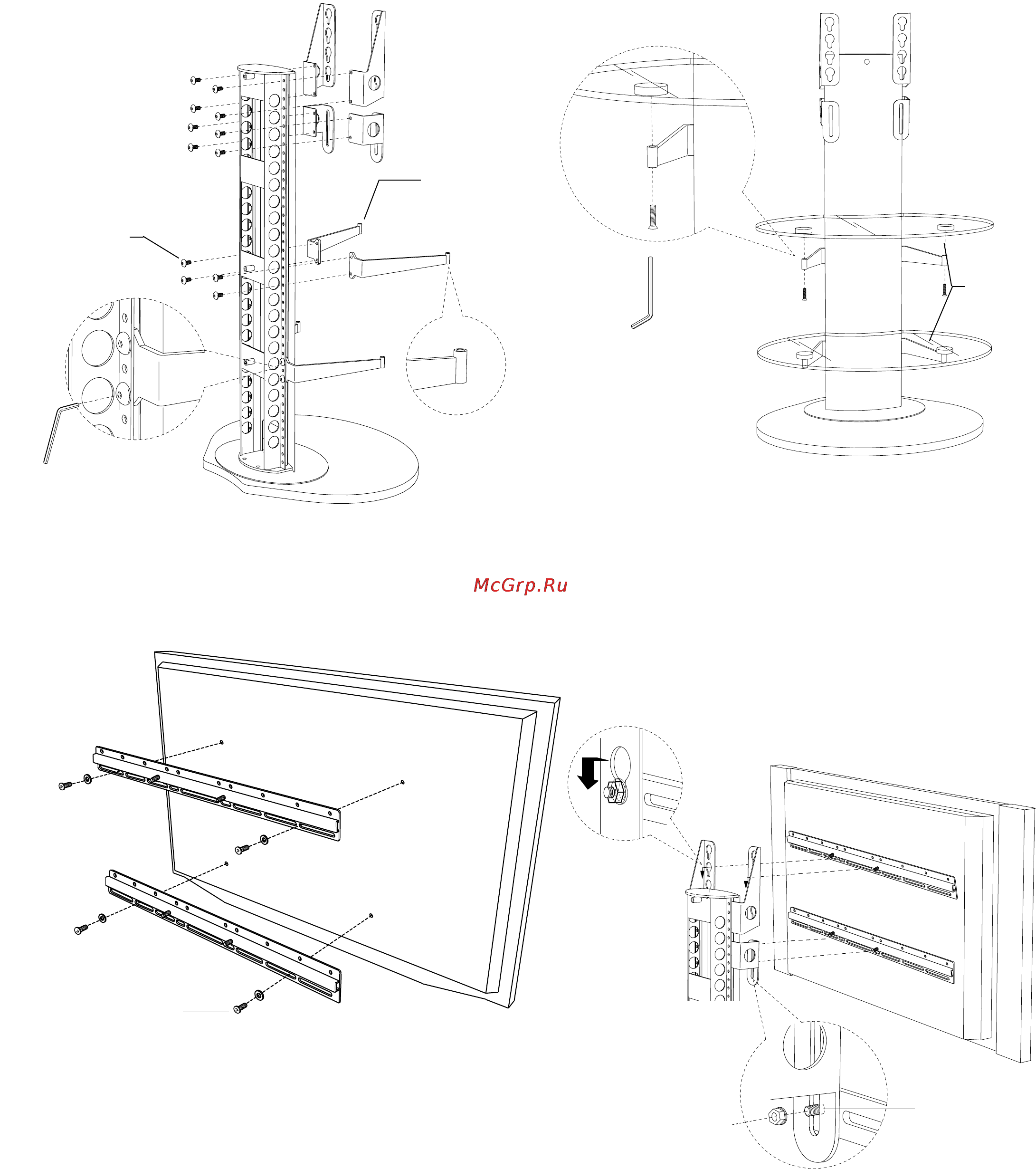

5. Прикрепите полочные и экранные скобы как по-
казано на рис.3 с помощью винтов
3
/
4
” типа Pan head
и большого шестигранного ключа. Прорези на перед-
ней части экранных скоб должны быть направлены
вперед. Экранные скобы могут потребовать дополни-
тельной регулировки вверх или вниз для совпадения
с горизонтальными планками.
Рисунок 4
Рисунок 6
N – полочные
скобы, 2 левые и
2 правые
О – полки х 2
Плоскопанельный телевизор
(вид сзади)
Короткие монтажные
винты (V)
Шайба (L)
7. Установка горизонтальных монтажных планок.
Найдите монтажные винты, имеющиеся в комплекте
вашего плоскопанельного телевизора. Если они от-
сутствуют, найдите короткие монтажные винты с го-
ловкой Philips, прилагающиеся к мебели Vista, которые
в точности совпадают с монтажными отверстиями,
расположенными на тыловой панели вашего телеви-
зора. Имеются винты следующих размеров: M5, M6,
M8, 10-32 и
1
/
4
-28. Прикрепите обе горизонтальные
монтажные планки к телевизору, как показано на
рис.5, используя шайбы и отвертки Philips. Примеча-
ние: Если тыловая панель телевизора имеет изогну-
тый профиль или если планки не прилегают плотно,
используйте комплектные распорные втулки (Т или U)
и имеющиеся в комплекте длинные монтажные винты.
Убедитесь, что планки отцентрированы слева напра-
во! Плотно прикрепите планки к телевизору!
Наживленная
гайка (М) на
верхней мон-
тажной планке
Гайка (М)
Резьбовой
штифт
8. Установка плоскопанельного телевизора. Акку-
ратно «нацепите» телевизор на экранные скобы, как
показано на рис.6. обеспечьте попадание наживлен-
ных гаек в специальные отверстия, а также попадание
резьбовых штифтов в отверстия на нижних экранных
скобах (HBL и HBR). Затяните гайки (М) с помощью
ключа. Примечание: максимально поддерживаемая
мебелью Vista масса телевизора составляет 102 кг.
Примечание: мебель Vista не предназначена для уста-
новки телевизоров, глубина которых превышает 6”.
6. Установка стеклянных полок. Прежде всего рас-
положите стеклянную полку (О) так, чтобы диски рас-
полагались на концах полочных скоб (N). Держа одну
руку на полке, возьмите один винт с плоской головкой
М8х1.5” и вставьте его через основание цилиндра в
отверстие, находящееся в нижней части монтируемо-
го стеклянного диска. Вставьте второй винт во второй
диск. Используя малый шестигранный ключ, полно-
стью закрепите оба диска, левый и правый.
Примечание: каждая полка выдерживает нагрузку до
23 кг.
Содержание
- Высококлассная 1
- Домашнего кинотеатра 1
- Руководство по сборке 1
- Ff фронталь ная панель 2
- Конструкция вашей мебели для домашнего кинотеатра deploy предусматривает простоту сборки во избежание ущерба внимательно изучите данную инструкцию 2
- Ложенные на обратной стороне основания а рис 3 прикрепите каркас d к основанию а с по мощью 4 винтов с плоской головкой 3 8х1 5 e и большого шестигранного ключа входящего в ком плект поставки рис 4 прикрепите фронтальную защитную панель f к лицевой стороне каркаса с помощью длинных винтов с головкой phillips 5 8 g как показано на рис нижний край панели прикрепляется с помощью липучки ленты velcro примечание фронтальная за щитная панель имеет более плоский изгиб в нижней части тыловой панели имеется вырез 2
- Мебель для домашнего кинотеатра vista 2
- Модель vista предназначе на для размещения на ров ных поверхностях в помеще ниях производите очистку стеклянных поверхностей с помощью стеклоочистите ля а стальных и деревянных деталей с помощью влажной ткани 2
- Начало 2
- Размещение и эксплуа тация 2
- Разработка луис а лара защищено патентом сша d474047 vista тм является торговой маркой becker designed inc все права защищены 006 becker designed inc 2
- Распакуйте и идентифицируйте детали пере численные на предыдущей странице сборку конструкции следует производить на мягкой поверхности например на ковре если какие либо детали отсутствуют или повреждены обратитесь в контактное бюро обслуживания bdi по адресу customerservice bdiusa com по всем остальным вопросам обращайтесь к местному дистрибьютору продукции bdi 2 установка ножек вставьте регулируемые ножки в в отверстия распо 2
- Рисунок 1 рисунок 2 2
- Рисунок 3 3
- Рисунок 4 3
- Рисунок 6 3
- Рисунок 7 4
- Рисунок 8 4
