Bose CineMate 120 Black [14/32] Подключение консоли к другим источникам сигнала
![Bose CineMate 120 Black [14/32] Подключение консоли к другим источникам сигнала](/views2/1137908/page14/bge.png)
14
Телевизор без разъема HDMI ARC
Если используемый вами телевизор не оснащен разъемом HDMI ARC, вам
может потребоваться выполнить дополнительное подключение к консоли с
помощью оптического, коаксиально или аналогового стерео кабеля. Без этого
дополнительного подключения звук системы Bose® будет отсутствовать.
Выполните дополнительное подключение в следующих конфи-
гурациях
• При использовании встроенных источников сигнала (например, интернет
приложений или беспроводной антенны).
• При подключении источников сигнала к телевизору.
Более подробная информация дана в руководстве пользователя телевизора.
Совет: Если ваш телевизор оснащен аудио разъемами IN и OUT, то
воспользуйтесь разъемом OUT для дополнительного подключения.

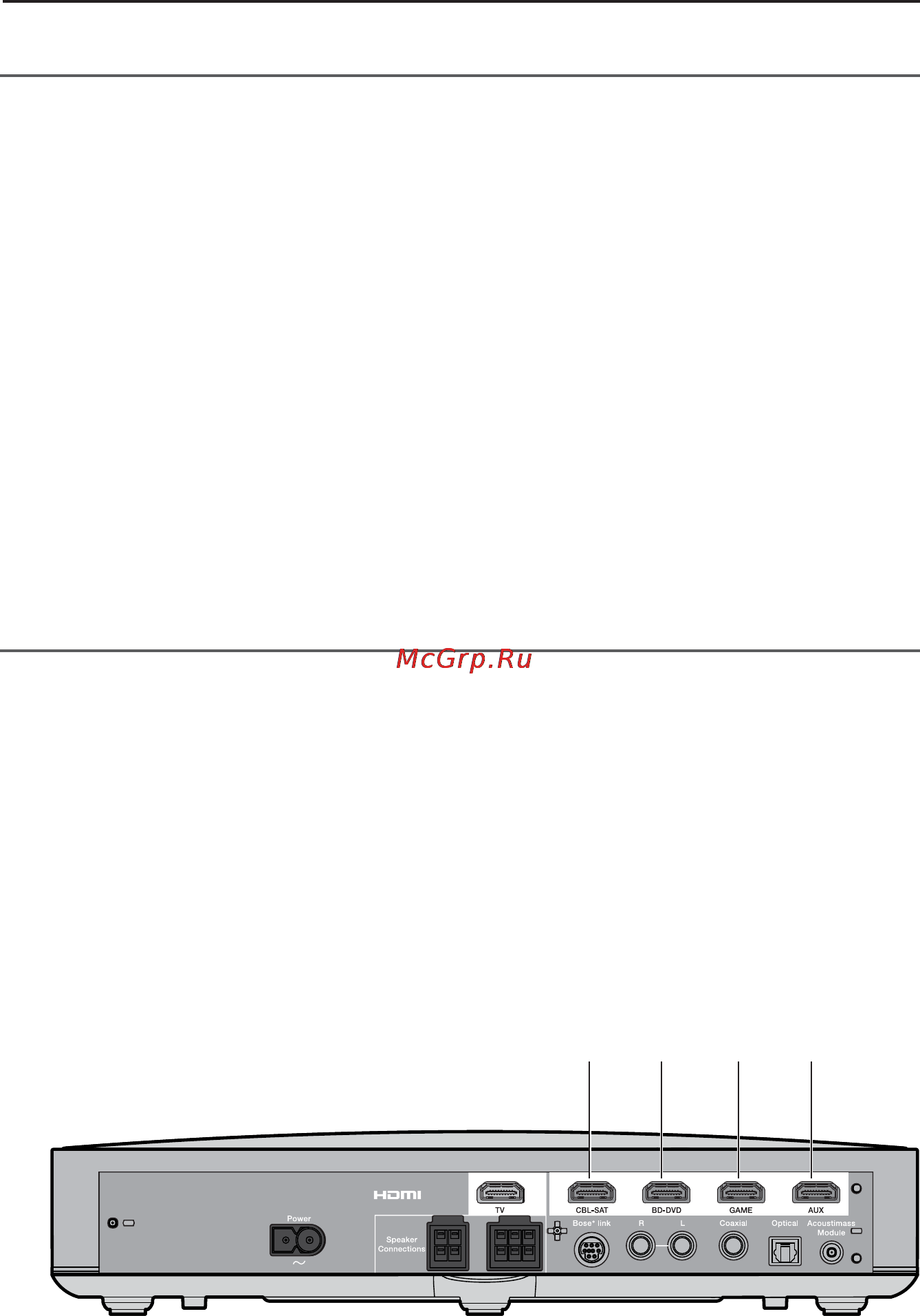

Подключение консоли к другим источникам
сигнала
При необходимости вы можете подключить к консоли и другие источники
сигнала, такие как DVD и Blu-ray Disc™ проигрыватели, кабельная или игровая
приставка. Если выбранный вами источник сигнала не совместим с форматом
HDMI, то выберите другие аудио и видео кабели (см. стр. 15).
1. Подключите один конец HDMI кабеля в разъем HDMI (OUT) устройства-
источника сигнала.
2. Другой конец HDMI кабеля подключите к соответствующему разъему HDMI
на консоли. Например, для подключения игровой приставки необходимо
подключить HDMI кабель к разъему GAME.
Другие источники сигнала также
подключите к соответствующему разъему
HDMI на консоли.
Настройка консоли
