15
Подключение несовместимого с HDMI
устройства
Если выбранный вами источник сигнала не совместим с форматом HDMI,
то выберите другие аудио и видео кабели (приобретаются отдельно) для
подключения его к телевизору. Более подробная информация дана в
руководстве пользователя телевизора.
Совет: Если ваш телевизор оснащен аудио разъемами IN и OUT, то
воспользуйтесь разъемом OUT для подключения.
Источники аудио сигнала
Если к системе подключено аудио устройство, например, CD проигрыватель,
который несовместим с HDMI, подключите его к оптическому, коаксиальному
или аналоговому разъему консоли. Воспользуйтесь оптическим,
коаксиальным или аналоговым кабелем (приобретается отдельно).
Примечание: После подключения источника аудио сигнала необходимо
настроить оптический, коаксиальный или аналоговый вход в
соответствии с источником сигнала. Эти настройки доступны в
меню System (см. стр. 25).

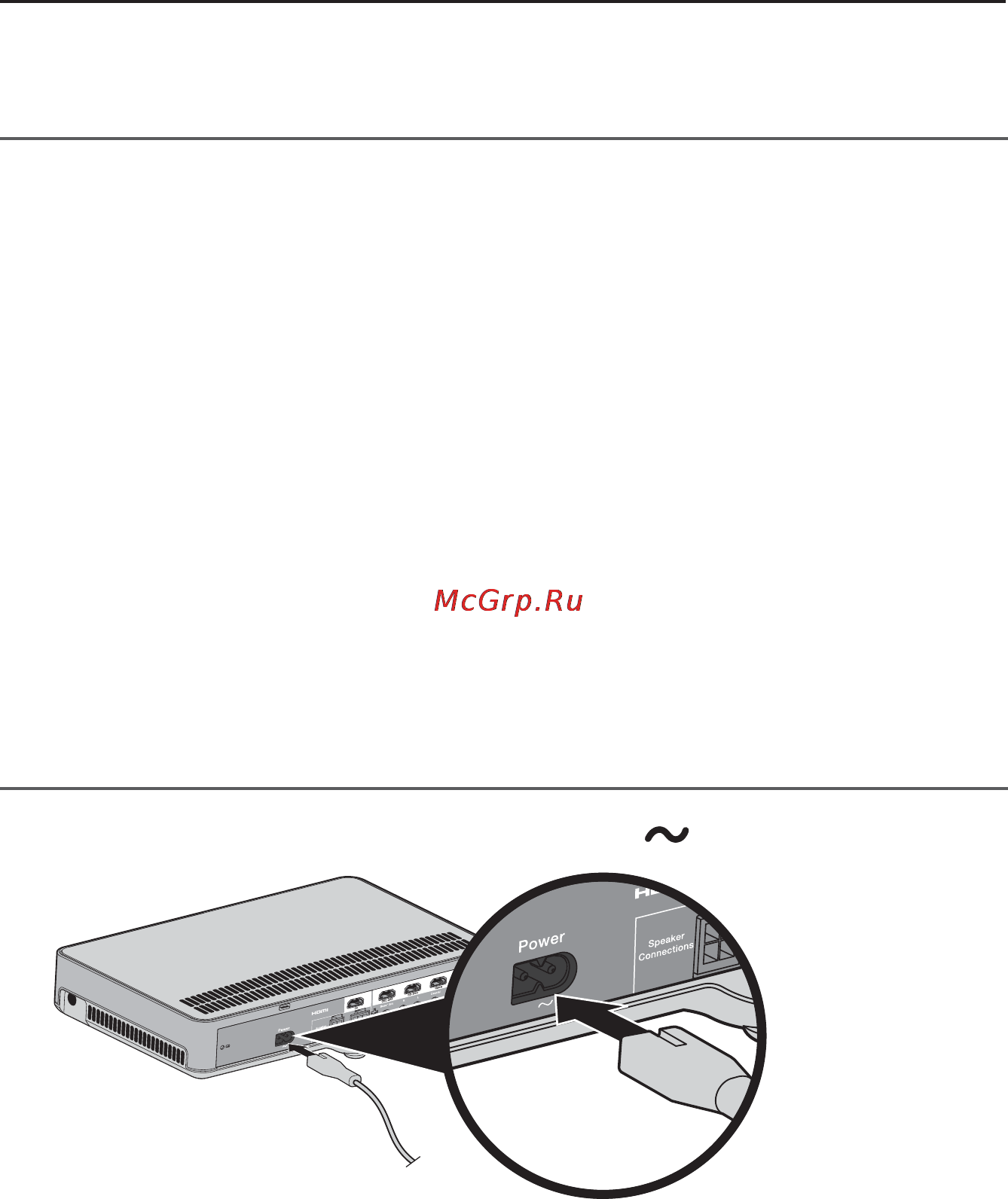

Подключение консоли к источнику питания
1. Подключите кабель питания к разъему POWER на панели консоли.
2. Подключите второй конец кабеля питания к розетке электросети .
Настройка консоли
