Denon VR-1909 Black [12/82] Подключение компонентов
![Denon VR-1909 Black [12/82] Подключение компонентов](/views2/1138178/page12/bgc.png)
8
Не подключайте провод питания к электросети, пока не будет произведено подключение всех сигналов.
При выполнении соединений сверяйтесь с инструкциями по эксплуатации подключаемых компонентов.
Следите за правильностью подключения каналов (левый канала – к левому выходу, правый – к правому).
Не связывайте вместе в один жгут соединительные кабели и провода питания – это может привести к возникновению фона переменного тока и других помех.

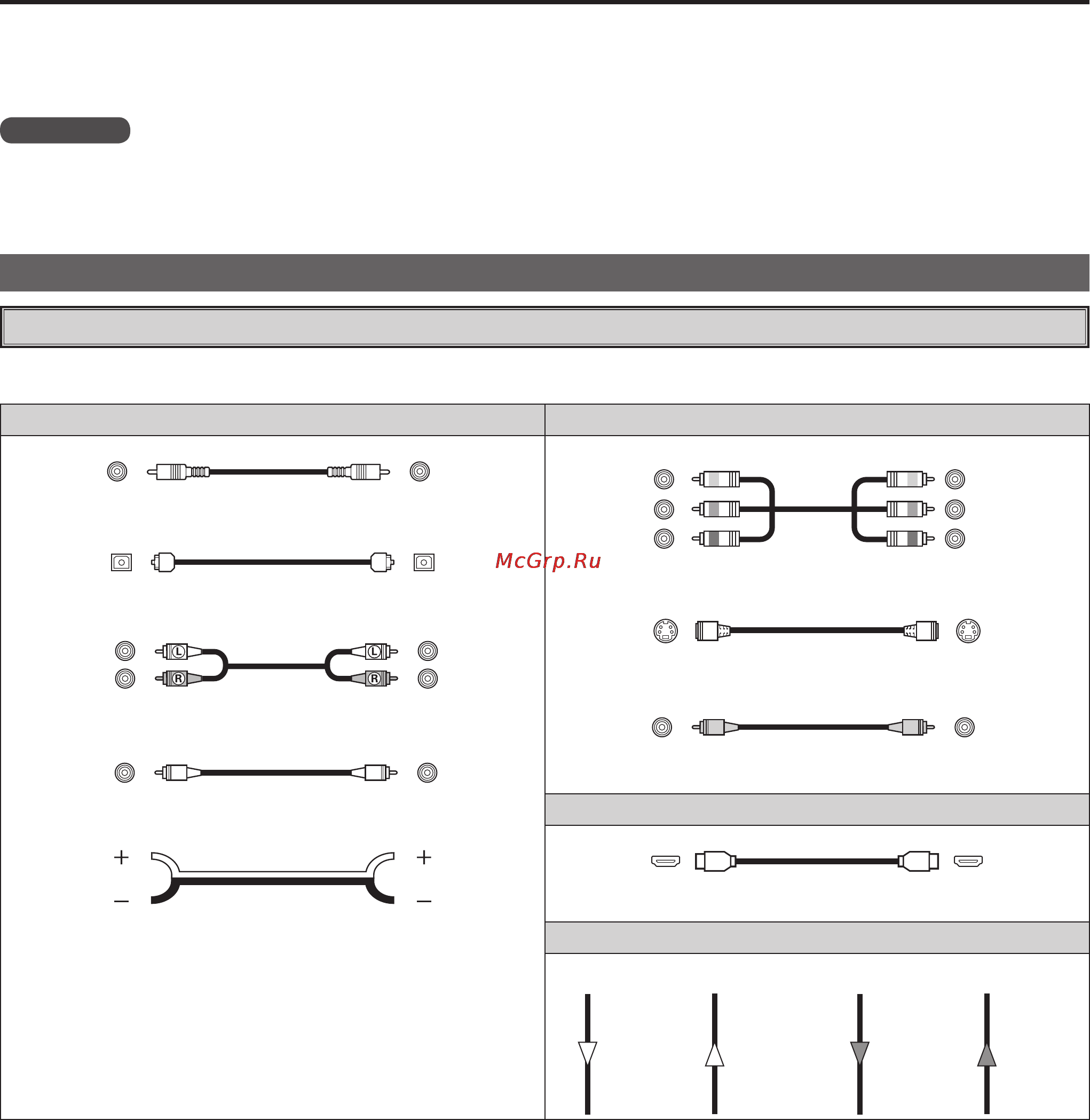

Выбирайте кабели, соответствующие подключаемому устройству.
(Оранжевый)
Коаксиальный цифровой кабель (75 Ом, со штекерами)
Оптический кабель
(Белый)
(Красный)
Стереофонический кабель со штекерами
(Черный)
Кабель со штекерами
Кабели для акустических систем
(Зеленый) (Y)
(Синий) (Pb/Cb)
(Красный) (Pr/Cr)
Компонентный видеокабель
S-Video кабель
(Желтый)
75-омный кабель со штекерами
19-контактный HDM-кабель
Аудиосигнал:
Выход Вход
Вход Выход
Видеосигнал:
Выход Вход
Вход Выход
•
•
•
•
