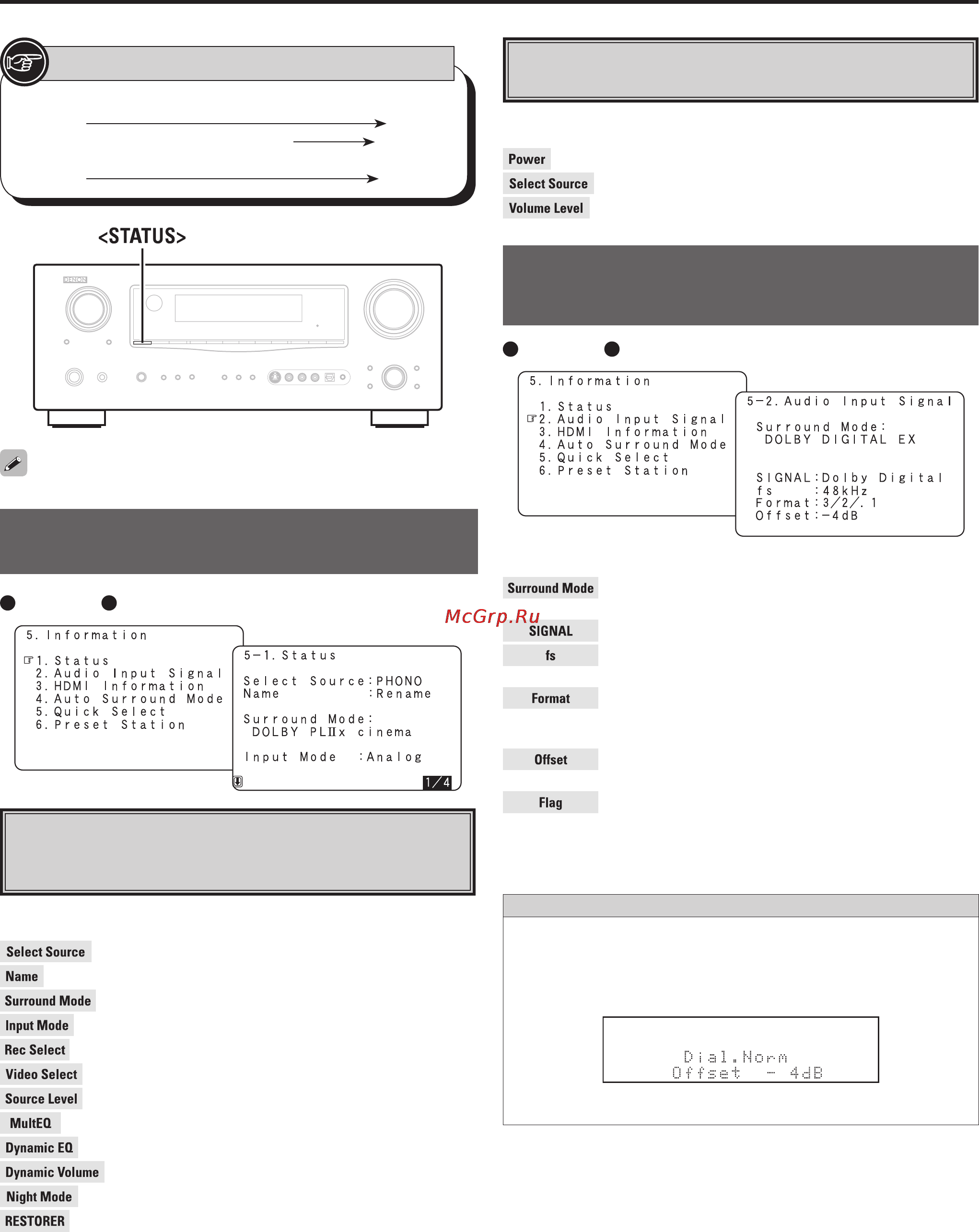

52
Кнопки, которые есть и на основном блоке, и на пульте дистанционного
управления
Кнопки, которые есть только на основном блоке
Кнопки, которые есть только на пульте дистанционного
управления
Возможен прямой вызов информации на экран нажатием кнопки .
Показывает информацию о действующих настройках.
1
Показывает информацию о настройках для ОСНОВНОЙ ЗОНЫ.
Отображаются разные рабочие параметры в зависимости от входного источника.
[Выбранный источник сигнала]
[Имя]
[Режим пространственного звучания]
[Входной режим]
[Выбор источника для записи]
[Выбор видеоисточника]
[Уровень сигнала источника]
[Многопрофильный эквалайзер]
[Динамический эквалайзер]
[Динамический уровень громкости]
[Ночной режим]
[Восстановление сжатого аудиосигнала] и др.
2
Показывает информацию о настройках для другой зоны.
[Питание]
[Выбранный источник сигнала]
[Уровень громкости]
Показывает информацию о входных аудиосигналах.
[Режим пространственного звучания]: Отображается заданный
режим пространственного звучания.
[Сигнал]: Отображается тип входного сигнала.
[Частота дискретизации]: Отображается частота дискретизации
входного сигнала.
[Формат]: Отображается количество каналов, имеющихся во входном
сигнале (фронтальные, пространственного звучания, низкочастотных
эффектов).
[Компенсация]: Отображается величина компенсации, необходимая
для нормализации диалогов.
[Идентификатор]: Отображается индикация «MATRX», если
входной сигнал подвергается матричной обработке, или индикация
«DSCRETE», если входной сигнал подвергается дискретной
обработке.
Автоматически активируется во время воспроизведения источников формата
Dolby Digital.
Эта функция автоматически корректирует сигналы различных программных
источников для их приведения к стандартному уровню.
Величину коррекции можно проверять, используя кнопку .
На иллюстрации показана величина коррекции во время нормализации
(приведения диалога к стандартному уровню).
