Draper Targa HDTV (9:16) 302/119" 147x264 MW White [3/3] Электрическая схема mc1

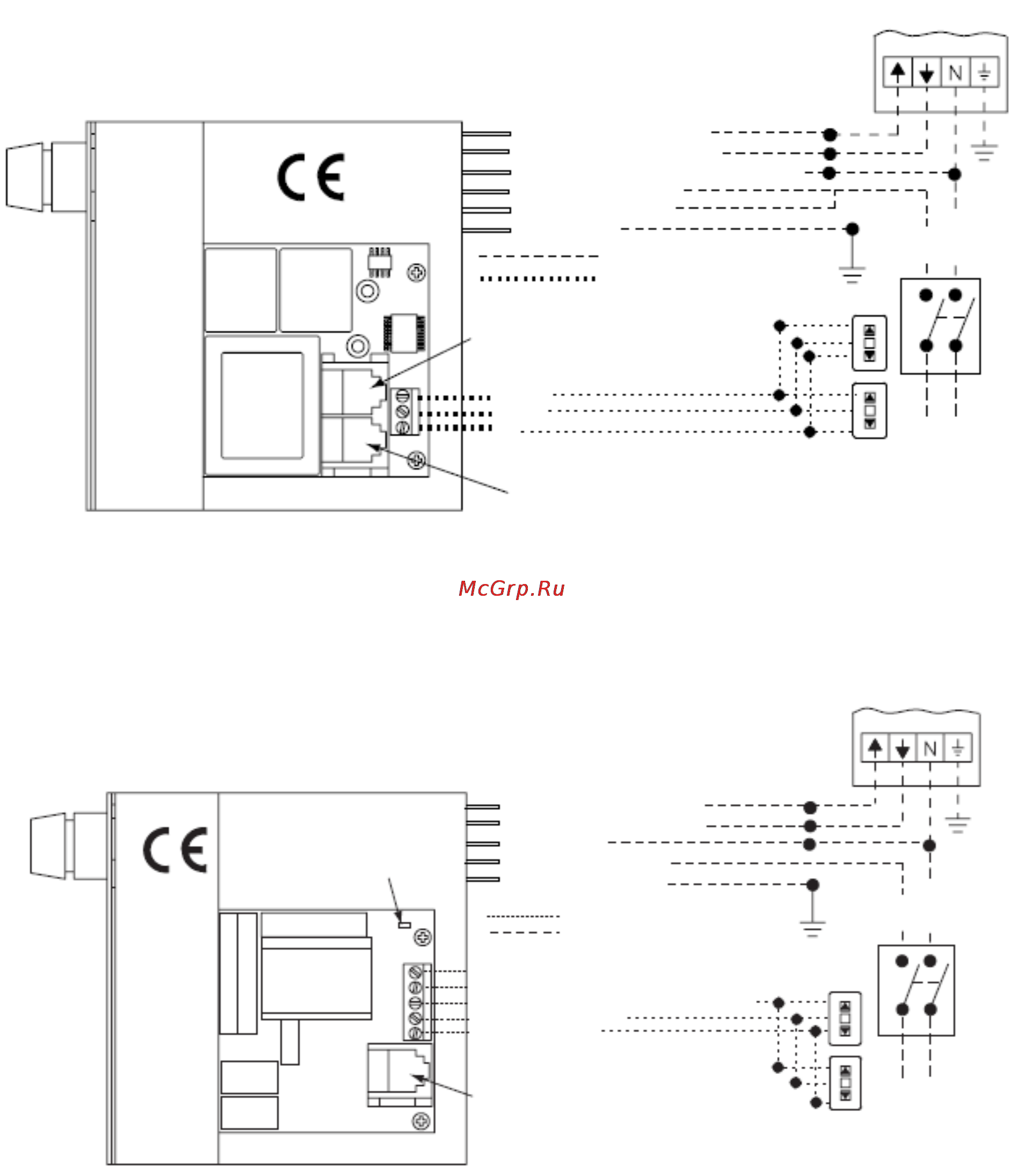

Электрическая схема низковольтного и беспроводного управления (LVC-III)
Красный к экрану (направленный)
Коричневый к экрану (направленный)
Белый (общий) к экрану 230В пер. тока
Черный к сети 230В пер. тока
Желтый к сети 230В пер. тока
Зеленый – заземление
Проводка, выполняемая электриком
Другой вариант низковольтной проводки
Распределительная
коробка с левого
края экрана
Порт Eye для приема сигналов ИК-Eye, РЧ или
светодиодного переключателя. Если требуется
использовать более одного, то нужен распределитель.
3-кнопокчный настенный переключатель
DOWN (вниз) – черный
COM (общий) – белый
UP (вверх) – красный
Порт Aux для подключения дополнительных модулей
LVC-III (до 6 соединений от порта Aux до порта Eye)
Управляющие
переключатели
24В пост. тока
Линия 230В, 50Гц
Под
напряжением
Нейтраль
Разъединитель всех
других полюсов
Электрическая схема MC1
См. отдельную инструкцию по последовательному интерфейсу RS232 для использования его вместе со схемой MC1.
Распределительная
коробка с левого
края экрана
Под
напряжением
Нейтраль
Разъединитель всех
других полюсов
Линия 230В, 50Гц
Управляющие
переключатели
24В пост. тока
Красный к экрану (направленный)
Черный к экрану (направленный)
Синий – общий
Коричневый к сети переем. тока 230В
Зеленый/желтый - заземление
Другой вариант низковольтной проводки
Проводка переем.тока, выполняемая электриком
Отверстие для ИК-глазка. Для приемника радиочастот
или светодиодного настенного переклюючателя
требуется приемный распределитель и источник
питания. Подключите приемник радиочастот или
светодиодный настенный переключатель и источник
питания к приемному распределителю, затем проведите
кабель от приемного распределителя к порту Eye схемы
MC1.
Программируемый светодиод
Плавкий
предохранитель
МС1
Данные RS232 от системы управления
Данные RS232 к системе управления
Заземление и общий сигнал ручного переключения
Ручное переключение - вниз
Ручное переключение - вверх
3
