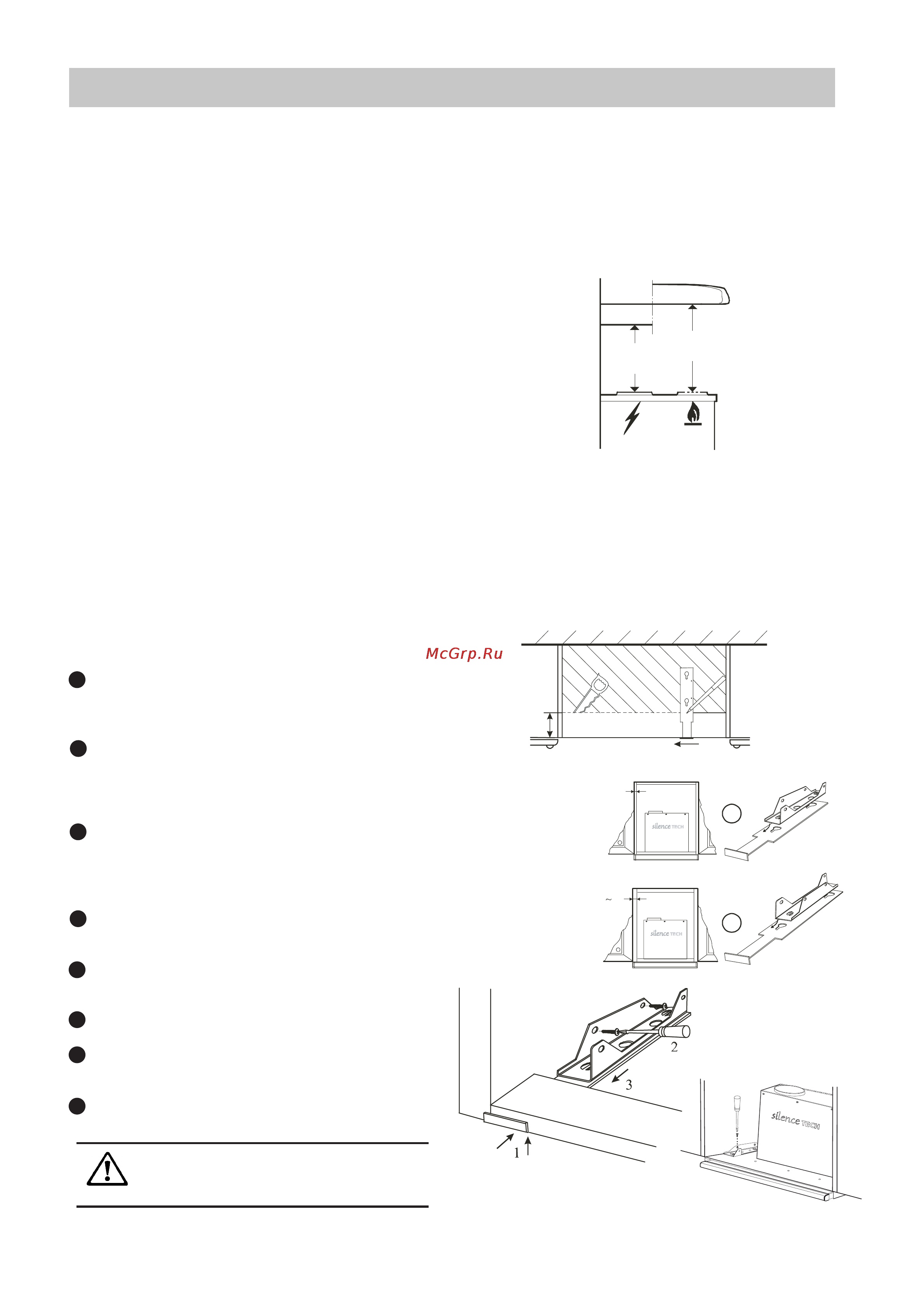

8
Установка
Минимальные расстояния
Подключение к сети
Распаковка
Рис. 1
Рис. 2
80 мм
Рис. 3
Рис. 4
Монтаж вытяжного вентилятора
в настенном шкафу:
Предохранительные винты следует мон>
тировать обязательно, иначе вытяжной
вентилятор может упасть (2 шт.).
ВНИМАНИЕ! Проверьте, чтобы вытяжной вентилятор
не был поврежден. О возможных повреждениях в про>
цессе транспортировки немедленно сообщите лицу,
ответственному за транспортировку. О повреждениях,
неисправностях и возможно отсутствующих деталях
немедленно сообщите продавцу. Упаковочные мате>
риалы сохраните, следите, чтобы с ним не играли дети.
Электрическая розетка должна быть расположена
в доступном месте, над вытяжным вентилятором и
внутри настенного шкафа. Вытяжной вентилятор
оснащен электрошнуром с безопасным штекером
и подключается к сети 230 В.
Вытяжной вентилятор монтируется под настенным
шкафом. Следите, чтобы выступающие части стены
не давили на заднюю стенку вытяжного вентилятора.
Это может вызвать изменение положения мотора вен>
тилятора, что вызовет дополнительный шум.Мини>
мальное расстояние от нижнего края вытяжного вен>
тилятора до электрической плиты составляет 40 см,
до газовой плиты > 65 см (см. риcунок).
19
B
Mинимум
40
см
Mинимум
65
см
Начертите, используя монтажный шаблон,
линию, как показано на рис.1. Выпилите
по этой линии и сделайте таким образом
углубление в днище шкафа.
Измерьте толщину стенки, как показано
на рис. 2. Обычно толщина стенки
составляет 16 или 19 мм. Если толщина
вашей стенки другая, выберите
ближайший размер.
Установите держатели, как показано на
рис. 2, на монтажный шаблон. На рис.
изображена левая сторона шкафа. Рис. А
для толщины стенки 16 мм, а рис. В > для
19 мм.
Монтажный шаблон прижмите к боковой
стенке шкафа и прикрутите держатель,
как показано на рис. 3.
Подвесное устройство поверните на пол>
оборота, если прибор монтируется на
правой стенке шкафа.
Поднимите вытяжной вентилятор и
вставьте его крючками в углубления.
Вытяжной вентилятор прижмите к стене.
Проверьте, чтобы все крюки хорошо
сидели в углублениях.
Предохранительные винты монтируйте
так, как показано на рис. 4.
1
2
3
4
5
6
7
8
~
16
A
Левая стенка шкафа
Левая стенка шкафа
