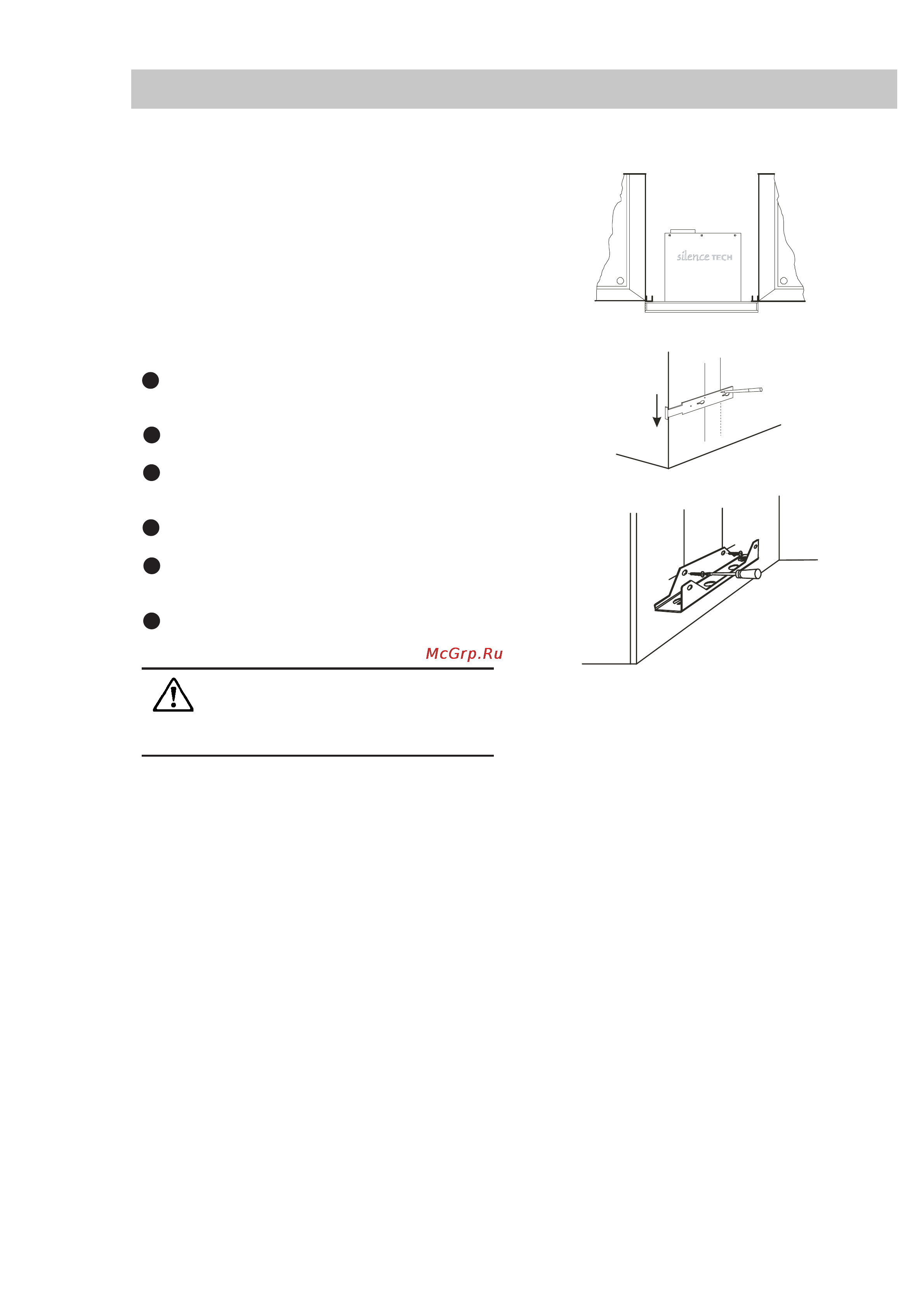

Рис. 1

Рис. 2

Рис. 3

Предохранительные винты следует мон>

тировать обязательно, иначе вытяжной

вентилятор может упасть (2 шт.).

Монтаж между настенными

шкафами:

Если вытяжной вентилятор необходимо установить

между двумя настенными шкафами так, чтобы

верхний край фронтальной панели располагался на

одной линии с нижней стенкой шкафа (рис. 1), сле>

дуйте указаниям главы "Монтаж вытяжного вентиля>

тора в настенном шкафу" для стенки толщиной 16 мм

(пункты 3>8).

Если вытяжной вентилятор монтируется выше

нижней части шкафа, необходимо:

С помощью монтажного шаблона начертите с

двух сторон две вертикальные линии, как

показано на рис. 2.

Измерьте, на какой высоте будет

подвешиваться вытяжной вентилятор.

Прикрепите подвесное устройство (рис. 3).На

рисунке изображена левая стенка, правая

стенка > в зеркальном исполнении.

Поднимите вытяжной вентилятор и вставьте

крючки в углубления.

Прижмите вытяжной вентилятор к стене.

Проверьте, чтобы крючки хорошо сидели в

углублениях.

Установите предохранительные винты.
