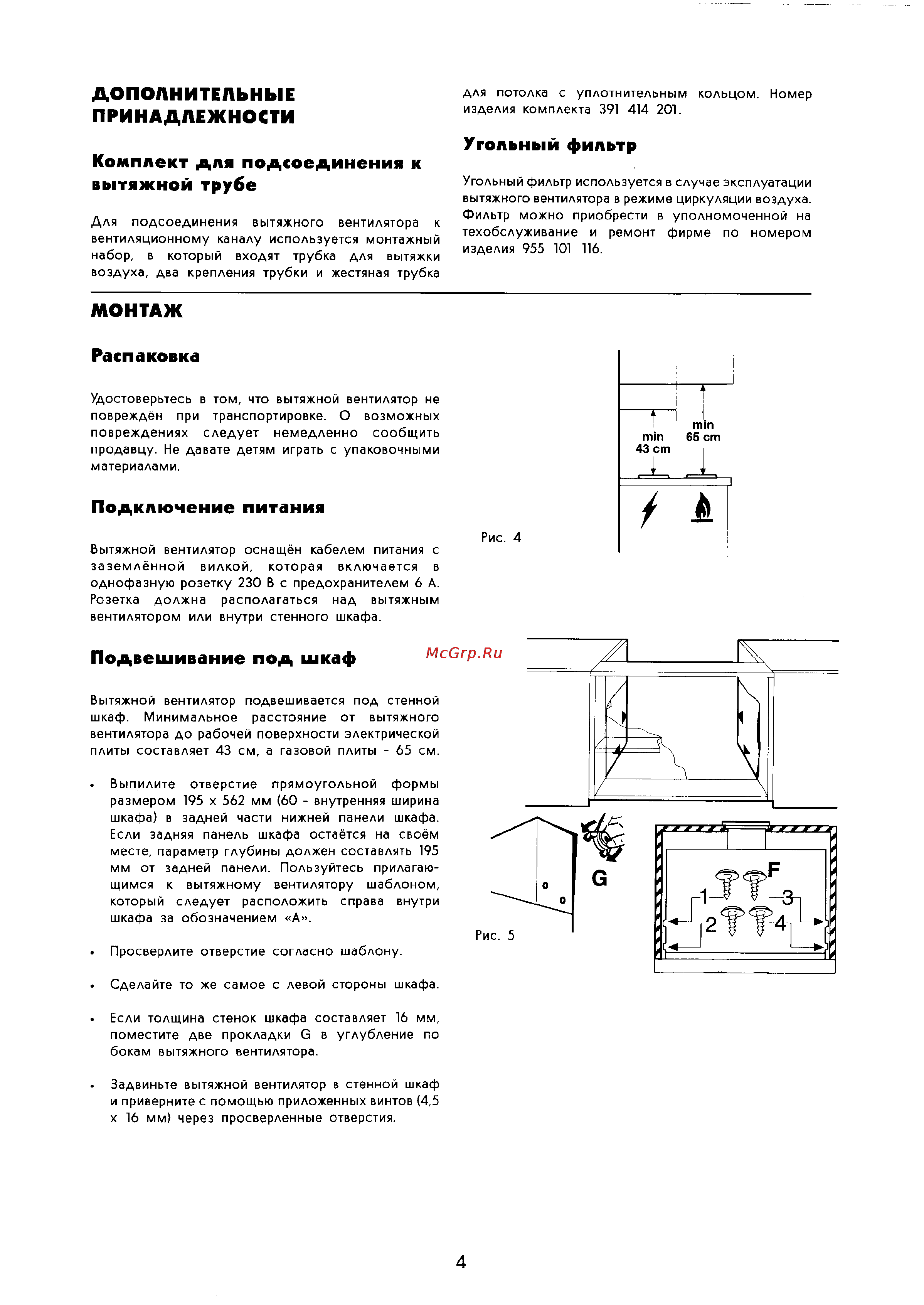

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ для потолка с уплотнительным изделия комплекта 391 414 201 кольцом Номер УГОЛЬНЫЙ фильтр Комплект для подсоединения к вытяжной трубе Для подсоединения вытяжного вентилятора к вентиляционному каналу используется монтажный набор в который входят трубка для вытяжки воздуха два крепления трубки и жестяная трубка Угольный фильтр используется в случае эксплуатации вытяжного вентилятора в режиме циркуляции воздуха Фильтр можно приобрести в уполномоченной на техобслуживание и ремонт фирме по номером изделия 955 101 116 МОНТАЖ Распаковка Удостоверьтесь в том что вытяжной вентилятор не повреждён при транспортировке О возможных повреждениях следует немедленно сообщить продавцу Не давате детям играть с упаковочными материалами Подключение питания Рис 4 Вытяжной вентилятор оснащён кабелем питания с заземлённой вилкой которая включается в однофазную розетку 230 В с предохранителем 6 А Розетка должна располагаться над вытяжным вентилятором или внутри стенного шкафа Подвешивание под шкаф Вытяжной вентилятор подвешивается под стенной шкаф Минимальное расстояние от вытяжного вентилятора до рабочей поверхности электрической плиты составляет 43 см а газовой плиты 65 см Выпилите отверстие прямоугольной формы размером 195 х 562 мм 60 внутренняя ширина шкафа в задней части нижней панели шкафа Если задняя панель шкафа остаётся на своём месте параметр глубины должен составлять 195 мм от задней панели Пользуйтесь прилагаю щимся к вытяжному вентилятору шаблоном который следует расположить справа внутри шкафа за обозначением А Просверлите отверстие согласно шаблону Сделайте то же самое с левой стороны шкафа Если толщина стенок шкафа составляет 16 мм поместите две прокладки G в углубление по бокам вытяжного вентилятора Задвиньте вытяжной вентилятор в стенной шкаф и приверните с помощью приложенных винтов 4 5 х 16 мм через просверленные отверстия 4
