5
Техническая информация

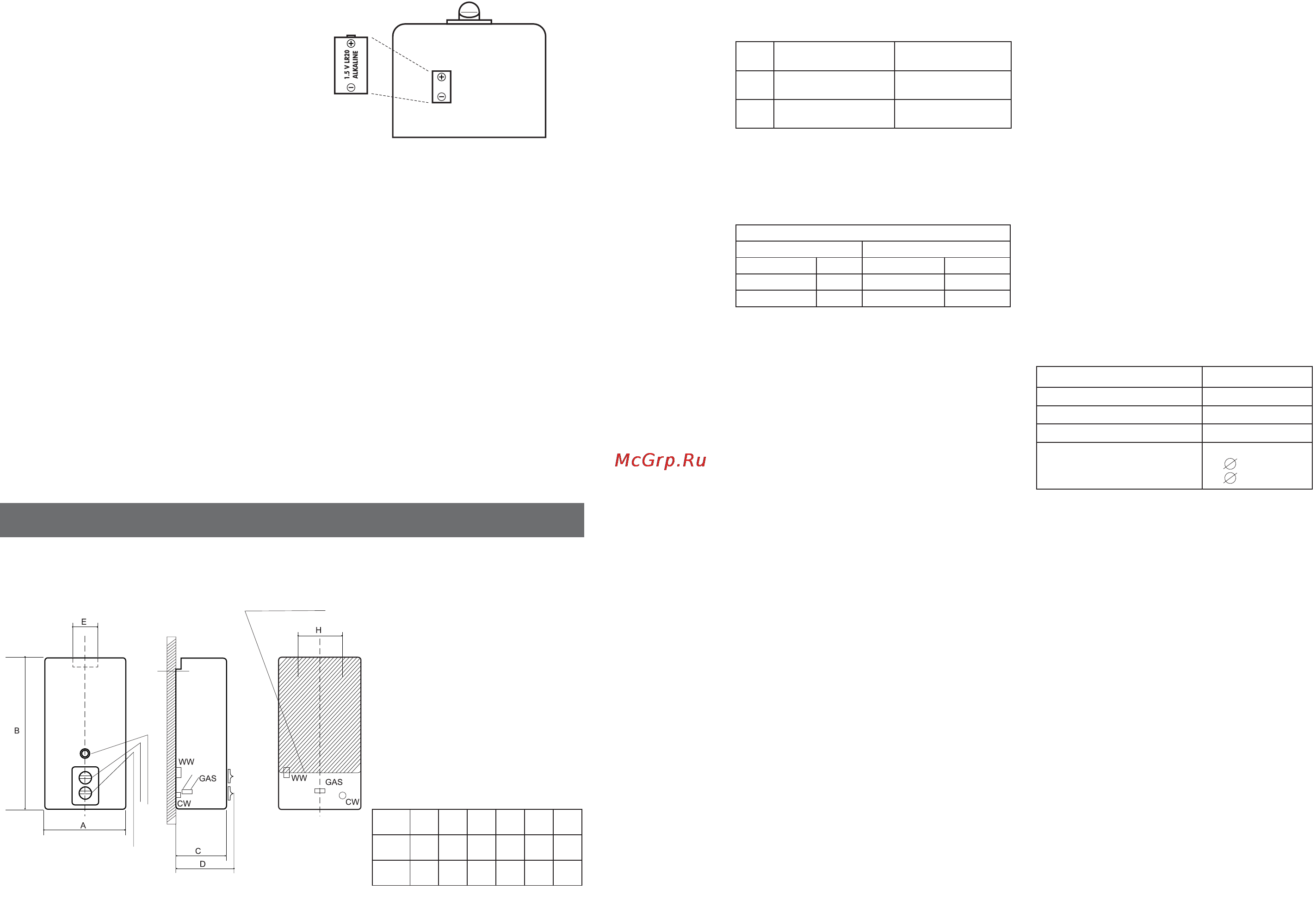

Форма и внешние размеры
Gas = газ
CW = холодная вода
WW = горячая вода
Подключение горячей воды выполняйте
одной гибкой подводкой.
А B C D E H
11 л 310 634 230 276 110 219
14 л 350 722 256 289 125 244
нижний край основания
смотровое окно
ручка управления подачи газа
ИНФОРМАЦИЯ ДЛЯ СПЕЦИАЛИСТОВ ПО УСТАНОВКЕ
ргулятор температуры
Технические характеристики
Мощность нагрева (КПД более 85%)
Расход горячей воды
Температура воды в зависимости от поло
жения регулятора температуры и расхода
воды при стандартном давлении газа 13
мбар повышается в следующем диапазоне:
Описание прибора
Данные газовые нагреватели снабжены сле
дующим:
Основная горелка изготовлена из нержа
веющей стали. и дает голубое пламя.
Запальная горелка, легко снимающаяся
для чистки. Некоторые модели снабжены
пьезоэлектрическим зажиганием.
Полностью автоматизированная система
зажигания не требует регулировки. Это
предотвращает неполное сгорание газа во
время пуска.
 Предохранительный клапан с термопарой
отключает подачу газа на основную и за
пальную горелки в случае, если запальная
горелка случайно погасла.
Клапан системы зажигания предотвраща
ет подачу газа на основную горелку во вре
мя включения запальной горелки, даже
при наличии циркуляции воды в системе.
 Общий запорный клапан перекрывает по
дачу газа на основную и запальную горел
ки даже в течение времени запаздывания
перед срабатыванием предохранительно
го клапана.
Предохранительный клапан адаптирует
подачу газа на основную горелку к пото
ку проходящей через водонагреватель
воды.
Некоторые модели имеют экономичный
режим работы, позволяющий сократить
подачу газа на основную горелку на 60%
при достаточно высокой температуре
воды.
Автоматический регулятор потока воды.
Селектор температуры.
Теплообменник изготовлен из чистой
электролитной меди.
Все модели снабжены колпаком тяги для
вертикального подключения трубы дымо
хода.
Рабочее давление воды
минимум 0,35 бар (GWH 11ERN, GWH 11RN)
минимум 0,50 бар (GWH 14RN)
номинал 1 бар
максимум 10 бар
Параметры расхода воды, указанные в при
веденных таблицах, определены в соответ
ствии с европейскими стандартами при ра
бочем давлении воды 3 бара.
Расход газа
Расход природного газа при 15°С, атм. дав
ление 760 мм рт.ст, давление газа 13 мбар
модели на 11 литров/мин 2,2 м3/ч
модели на 14 литров/мин 3 м3/ч
Размеры трубопроводов и соединений
Работа прибора
После того как вы включили прибор, в соот
ветствии с указаниями раздела "Включение
запальной горелки", сразу же после откры
тия крана горячей воды газ начинает посту
пать к основной горелке.
Фактически происходит следующее: при от
крытии крана горячей воды вода начинает
циркулировать по прибору, а управляемый
диафрагмой клапан открывает подачу газа
на основную горелку.
При закрытии крана горячей воды давле
ние воды в системе снижается и клапан ав
томатически перекрывает подачу газа на
горелку.
Пока прибор работает, независимо от напо
ра воды в водопроводе, температура воды
поддерживается на определенном уровне
благодаря селектору температур и автома
тическому регулятору расхода воды.
Внимание!
В конструкцию, комплектацию или техноло
гию изготовления водонагревателя, с целью
Трубопровод
Размер соединения
Природный газ 3/4"
Холодная вода (вход) 1/2"
Горячая вода (выход) 1/2"
Дымоход
модели на 11 литров/мин
модели на 14 литров/мин
110 мм
125 мм
Положение регулятора температуры
ОТКРЫТО ЗАКРЫТО
поток воды AT поток воды AT
11 л/мин 25°С 5,5 л/мин 50°С
14 л/мин 25°С 7 л/мин 50°С
Модель на
11 л/мин
Модель на
14 л/мин
max 19,2 кВт
(275 ккал/мин)
24,4 кВт
(350 ккал/мин)
min 11,4 кВт
(165 ккал/мин)
14,6 кВт
(210 ккал/мин)
4
 перекрыть вентиль подачи газа в агрегат.
Снять крышку агрегата и высвободить за
пальную горелку, ослабив гайку № 28 на
схеме устройства прибора. Вынуть запаль
ную горелку и сопло №21.
 продуть трубку запальной горелки возду
хом для удаления скопившихся в ней за
грязнений.
 снять сопло и мягко прочистить щеткой его
поверхность и продуть воздухом.
 установить на место запальную горелку, убе
дившись в герметичности всех соединений.
Чистка нагревательного элемента
 Перекройте вентили подачи газа и воды в
агрегат.
Откройте все краны горячей воды для опо
рожнения системы.
Выньте нагревательный элемент и мягко
прочистите щеткой радиаторные пласти
ны. Загрязнения можно также смыть стру
ей холодной воды.
Установка и замена батарей
Только для моделей с электронным под
жигом (GWH  11 ERN)
Снять крышку батарейного отсека (показа
но на рисунке) и вставить 1,5 В батарею LR
20 в батарейный отсек, расположенный
снизу колонки и закрыть крышку.
 Замена батареи производится в случае ес
ли не происходит поджиг газа.
Прочие рекомендации
Ни в коем случае самостоятельно не вно
сите никаких изменений в конструкцию
прибора.
 Прикосновение к поверхности кожуха во
донагревателя около смотрового окна мо
жет привести к ожогу.
В приборе имеется датчик, контролирую
щий отвод продуктов сгорания газа. В слу
чае нарушения процесса отвода продуктов
сгорания подача газа на горелку автомати
чески перекрывается. Для повторного
включения водонагревателя перед запус
ком запальной горелки необходимо подо
ждать не менее 10 минут. В случае повтор
ного отключения вызовите специалиста
для проверки тяги в дымоходе.
Тип батареи 1,5 В LR 20
