7
улучшения его технических характеристик,
могут быть внесены изменения. Такие из
менения вносятся в водонагреватель без
предварительного уведомления Покупателя
и не влекут обязательств по измене
нию/улучшению ранее выпущенных водо
нагревателей.
Рекомендации для специалистов по
установке
Все операции по установке и подключению
данных агрегатов должны выполняться спе
циалистами (организациями), имеющими
соответствующие лицензии Госгортехнадзо
ра. При установке следует соблюдать реко
мендации настоящей инструкции по уста
новке и подключению и требования соот
ветствующих стандартов РФ. Правильное
подключение агрегата обеспечит качество и
долговечность его работы.
Данный газовый водонагреватель предна
значен только для эксплуатации на природ
ном газе с давлением 13 мбар по ГОСТ 5542.
Подключение газа и отвод продуктов сгора
ния должны осуществляться посредством
труб и подводок, разрешенных к примене
нию Госгортехнадзором РФ. Данный водо
нагреватель вследствие конструкции не мо
жет использоваться с дополнительным кол
паком тяги.
Водонагреватель снабжен датчиком, конт
ролирующим полноту удаления продуктов
сгорания, который автоматически перекры
вает подачу газа на установку в случае воз
никновения проблем с отводом продуктов
горения в связи с погодными условиями или
отсутствием тяги. В случае отсутствия или
неисправности этого датчика эксплуатиро
вать водонагреватель запрещается. При ре
монте датчика следует использовать только
оригинальные запасные части.
Подключение прибора
Проверьте:
Соответствуют ли параметры газопровода и
водопровода в месте подключения специ
фикациям, указанным на табличке с техни
ческими данными.
Особое внимание обратите на соответствие
в спецификации значений давления в газо
проводе и водопроводе. Также удостоверь
тесь, что на прибор подается достаточное
количество газа с учетом его расхода на
другие газовые приборы.
Вокруг прибора следует оставить свобод
ное пространство, необходимое для обслу
живания: по обеим сторонам  50 мм,
сверху 150 мм, снизу (для подключения
газа и воды) 150 мм, от передней панели 
300 мм.
Чтобы прикрепить агрегат к стене, нужно
снять переднюю панель. Выполните следую
щие операции:
Снимите ручку управления подачей газа и
ручку регулятора температуры воды
Выверните винт крепления передней части
крышки, расположенный под рукояткой ре
гулятора температуры.
Снимите крышку с кронштейнов, крепящих
ее к верхней части агрегата.
Затем:
Выберите место установки на стене и от
метьте места для отверстий, в которые
должны быть установлены дюбели для на
вески агрегата. Также сделайте на стене по
метки в месте входа и выхода воды.
Закрепите прилагаемые крюки на стене и
подвесьте на них водонагреватель.
Перед подключением прибора, необходимо
тщательно прочистить водопровод и газопро
вод и удалить все возможные загрязнения.
Подсоедините водонагреватель к газопро
воду и трубопроводам холодной и горячей
воды. Следите за тем, чтобы все уплотнения
были на месте.
Установите в исходное положение панель,
ручки управления подачей газа и регулятора
температуры.
Проверьте герметичность соединений во
допровода. Полностью откройте водопро
водный кран. Выпустите весь скопившийся
воздух, открыв для этого до упора краны хо
лодной и горячей воды. Затем закройте все
краны и проверьте герметичность всех со
единений.
Проверьте герметичность соединений газо
провода.
Удостоверьтесь в полноте отвода продуктов
горения. В течение 30 минут работы водона
гревателя не должно происходить автома
тического отключения подачи газа на за
пальную и основную горелки.
Гарантийное обслуживание производится в
соответствии с гарантийными обязательства
ми, перечислинными в гарантийном талоне.
Адреса сервисных центров Вы можете найти
на сайте: www.aeg%haustechnik.ru

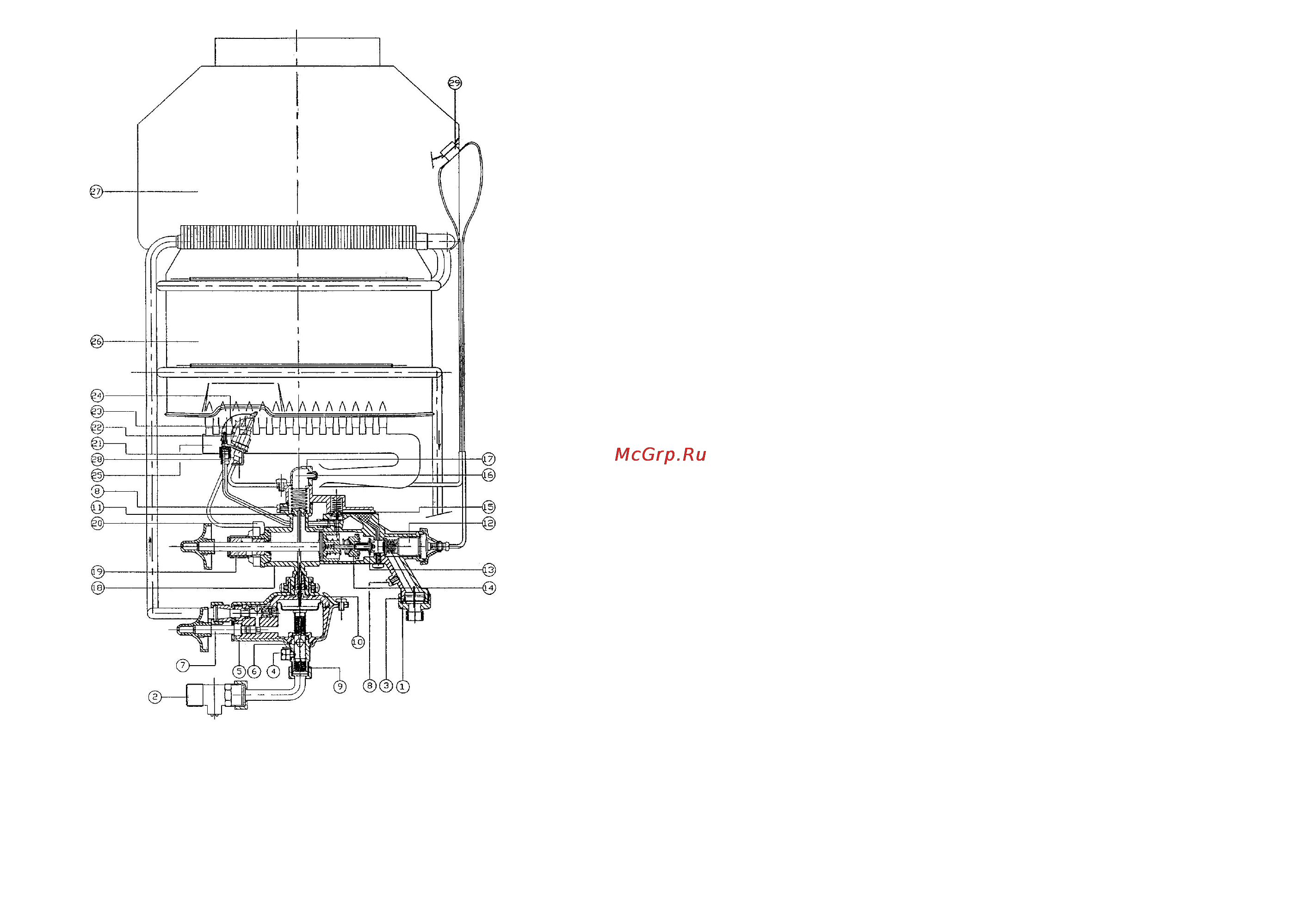

1. Подвод газа
2. Вентиль на входе воды
3. Фильтр подаваемого газа
4. Сливная заглушка
5. Нижний корпус редуктора
6. Регулятор расхода воды
7. Селектор температуры
8. Штуцер для измерения давления
9. Фильтр входящей воды
10. Верхний корпус редуктора
11. Предохранительный клапан
12. Механизм перекрытия подачи
газа
13. Регулятор мощности
14. Клапан системы зажигания
(запальноотсечный)
15. Клапан запальной горелки
16. Форсунка
17. Распределитель
18. Основной корпус
19. Крышка корпуса
20. Пьезоэлемент
21. Форсунка запальной горелки
22. Головка пьезоэлемента
23. Головка термопары
24. Головка запальной горелки
25. Основная горелка
26. Нагревательный элемент
27. Колпак тяги (дефлектор)
28. Гайка фиксации запальной
горелки
29. Датчик тяги
Схема устройства прибора*
*Дано устройство прибора с пьезоподжигом
