Craftsman 29701 [6/20] Сборка
www.craftsman.ru
4
СБОРКА
Настоящий культиватор был собран на заводе за исключением некоторых неукомплектованных
частей, которые не были установлены в целях транспортировки. Плотно затяните все части и
крепежи культиватора, которые вы собрали самостоятельно; если необходимо, используйте
соответствующие инструменты, чтобы плотно затянуть крепежи.
ИНСТРУМЕНТЫ, НЕОБХОДИМЫЕ ПРИ
СБОРКЕ
Набор торцевых ключей облегчит сборку
культиватора.
(1) Нож
(2) Ключ 1/2"

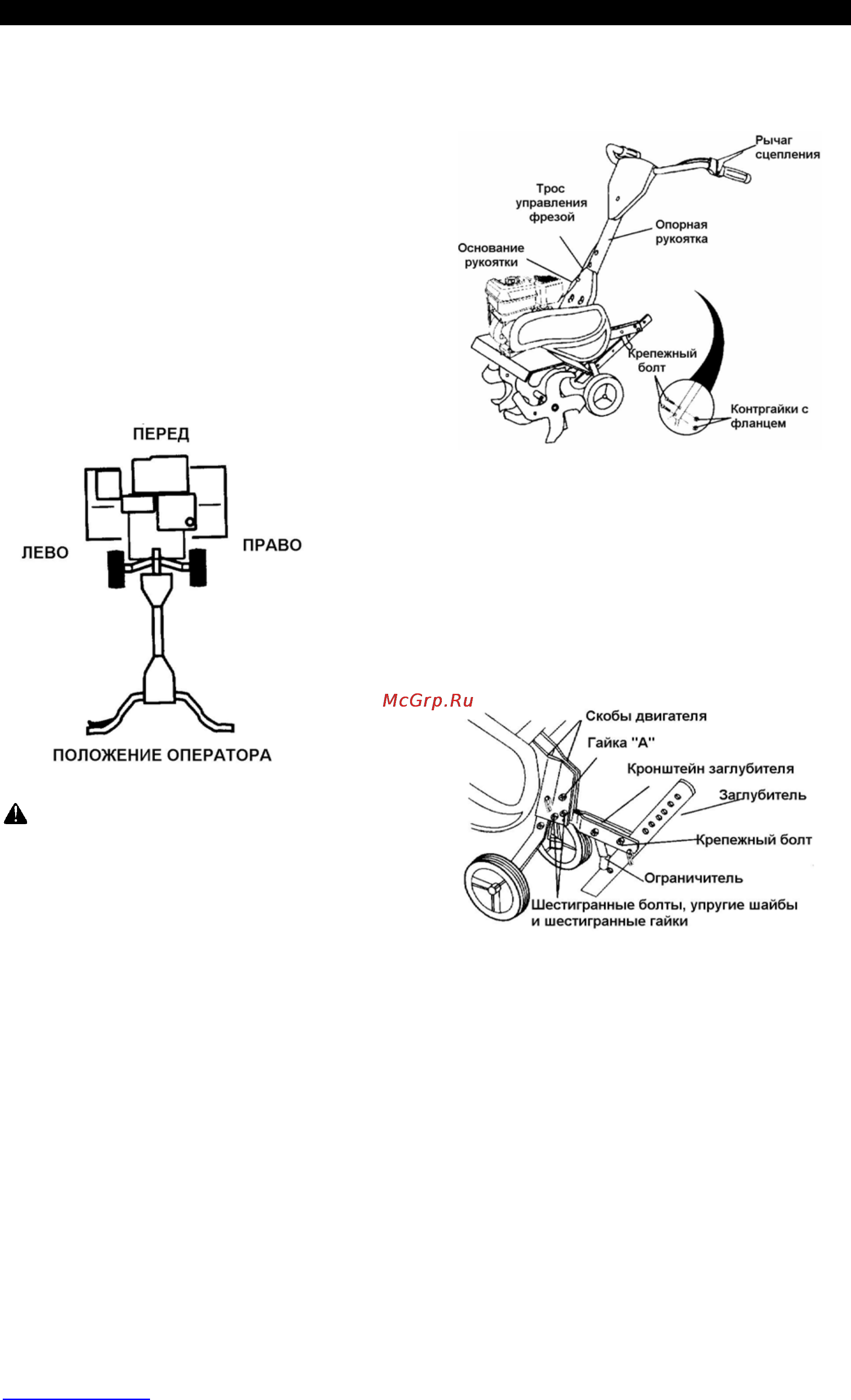

ПОЛОЖЕНИЕ ОПЕРАТОРА
Указания влево и вправо, встречающиеся в
настоящем руководстве, предполагают
нахождение пользователя в рабочей
позиции (стоя сзади за рукоятками
культиватора).
ИЗВЛЕЧЕНИЕ ИЗ УПАКОВКИ
ПРЕДУПРЕЖДЕНИЕ: Будьте
внимательны и следите за тем, чтобы
скрепляющие скобы упаковки не поранили
Вас.
ПРИМЕЧАНИЕ: При распаковывании и
сборке культиватора будьте внимательны,
чтобы не повредить тросы.
1. Удерживая опорную рукоятку, срежьте
обвязки.
2. Направьте трос(ы), как показано на
рисунке, и поместите опорную рукоятку
в основание.
3. Удалите весь упаковочный материал.
4. Закрепите опорную рукоятку с помощью
двух крепежных болтов и двух гаек с
фланцем. Плотно их затяните.
5. Срежьте картон.
6. Пропустите трос(ы) управления
фрезами через пластиковую скобу на
основании рукоятки.
ПРИМЕЧАНИЕ: Тросы не должны
соприкасаться с глушителем.
7. Срежьте обвязки, крепящие
культиватор. Извлеките культиватор,
потянув его назад.
8. Снимите винты, крепящие заглубитель.
УСТАНОВКА ЗАГЛУБИТЕЛЯ
1. Ослабьте гайку “A”.
2. Поместите кронштейн заглубителя между
скобами двигателя, при этом
ограничитель должен быть опущен.
3. Закрепите кронштейн между скобами с
помощью болтов, упругих шайб и гаек.
Плотно их затяните. Затяните гайку “А”.
4. Заглубитель должен свободно двигаться.
Если он не двигается, ослабьте
крепежный болт.
ВЫСОТА РУКОЯТКИ
• Высота рукоятки может быть
отрегулирована – смотрите главу
“РЕГУЛИРОВКА ВЫСОТЫ РУКОЯТКИ”
раздела Обслуживание и Регулировки.
ШИРИНА ВСПАХИВАНИЯ
• Ширина вспахивания может быть
отрегулирована в зависимости от
условий работы – смотрите главу
“УСТАНОВКА ШИРИНЫ
ВСПАХИВАНИЯ” раздела
Обслуживание и Регулировки.
ФУНКЦИОНИРОВАНИЕ ФРЕЗ
• Перед работой с культиватором
проверьте состояние фрез (смотрите
главу “ПРОВЕРКА
ФУНКЦИОНИРОВАНИЯ ФРЕЗ” раздела
Обслуживание и Регулировки).
